Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 полнопроходные, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-A1-24VDC-У1 HARK c датчиком обратной связи и входным управляющим сигналом 4-20мА купить в Москве и РФ

Кран шаровой применяется в качестве запорной арматуры для перекрытия потока рабочей среды в трубопроводах. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием.

Электроприводы четвертьоборотные управляемые DN.RU серии QT предназначены для дистанционного и местного управления вращением запорного органа на 0° ~ 270° таких типов как кран шаровой и т.п.

Технические характеристики кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10:

Наименование	Значение
Наружный диаметр Дн, мм	15-100
Номинальное давление PN, бар	10
Температура рабочей среды, ⁰C	от 0 до +45
Рабочая среда	вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C	от 0 до +40
Присоединение к трубопроводу	клеевое, с разборным муфтовым соединением
Тип проходного сечения	полнопроходной
Класс герметичности	А по ГОСТ 9544-2015
Сферы применения	системы водоснабжения, водоподготовки, канализации
Ресурс, циклов закрытие/открытие	5 000

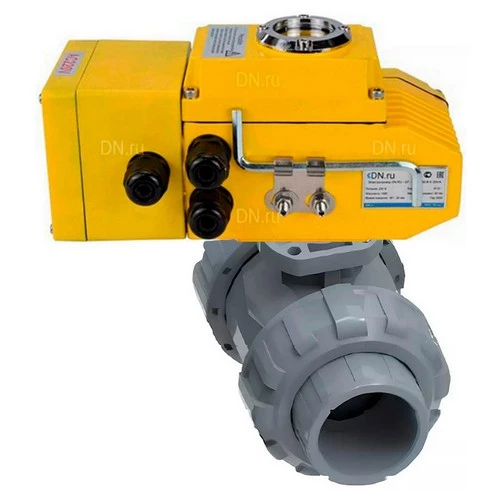

Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 с электроприводом DN.ru QT-N-EM-A1-24VDC-У1 HARK

Габариты и размеры кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10:

Модель	Дн15	Дн20	Дн25	Дн32	Дн40	Дн50	Дн65	Дн80	Дн100
D, мм	56	65	75.5	86.5	101	121.5	153	175	194
d, мм	15	20	25	32	40	50	63	75	90
d1, мм	20.3	25.3	32.3	40.4	50.4	63.4	75.5	90.5	110.5
d2, мм	20	25	32	40	50	63	75	90	110.10
L, мм	123.5	137	148	165	176	197	279	307	354
L1, мм	23	26	29	32.5	35.5	38.5	65	70	84
L2, мм	67	74	77	88	93	105	134	148	157.5
H1, мм	66	77.5	89.5	103	116.5	138	171	194	220
H2, мм	27.50	32	37.5	43	50	60	76	88	99.5
H3, мм	8	8	8	12	12	13	16	16	17.5
SxS, мм	9х9	9х9	9х9	11х11	11х11	11х11	14х14	14х14	14х14
F, мм		20	26	28	35	35	38	50	50
M, мм	20		19	20	27	27	46	46	46
C, мм	36	36	36	50	50	50	70	70	70/102
I	М5	М5	М5	М6	М6	М6	М8	М8	М8/М10

Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 полнопроходные, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-A1-24VDC-У1 HARK c датчиком обратной связи и входным управляющим сигналом 4-20мА

Эскиз габаритов и размеров кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10

Таблица деталей и материалов кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10:

№ п/п	Наименование детали	Материал
1	Корпус	UPVC (НПВХ - непластифицированный поливинилхлорид)
2	Шар	UPVC (НПВХ - непластифицированный поливинилхлорид)
3/4/5/6	Кольцевые уплотнения	EPDM
7	Шток	нержавеющая сталь AISI 304 (аналог 08Х18Н10)

Эскиз деталей и материалов кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10

Технические параметры электроприводов QT-N-EM-A1-24VDC-У1 HARK:

Наименование	Значение
Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный двигатель с короткозамкнутым ротором
Концевые выключатели	2-Открыто/Закрыто, SPDT, 250В 10А
Вспомогательные концевые выключатели	2-Открыто/Закрыто, SPDT, 250В 10А
Угол поворота, °	90 ± 5
Встроенная тепловая защита	включение при +120±5°C, выключение при +97±5°С
Визуальный индикатор текущего положения	есть
Температура окружающей среды, °C	от –20 до +70
Ручной дублёр	Шестигранник (в комплекте)
Автоблокировка положения электропривода	автоблокировка червячного механизма и червячной передачи
Механический ограничитель	два внешних регулируемых ограничителя
Кабельные вводы	2хМ18
Корпус	алюминиевый сплав с эпоксидным покрытием
Максимальная влажность окружающей среды, %	90
Класс защиты корпуса, IP	67
Средний ресурс, циклов открытия/закрытия	30 000

Электроприводы QT-N-EM-A1-24VDC-У1 HARK

Габариты и размеры электроприводов QT-N-EM-A1-24VDC-У1 HARK:

Модель	QT-N-005EM-A1-24VDC-У1
X, мм	160
Y, мм	146
Z, мм	121
ФА	Ф70
N-B	4-М8
ФС	Ф50
N-D	4-М6
E, мм	66
F, мм	66
G, мм	114
H, мм	40
I, мм	100
MxM, мм	14x14

Эскиз габаритов и размеров электроприводов QT-N-EM-A1-24VDC-У1 HARK
