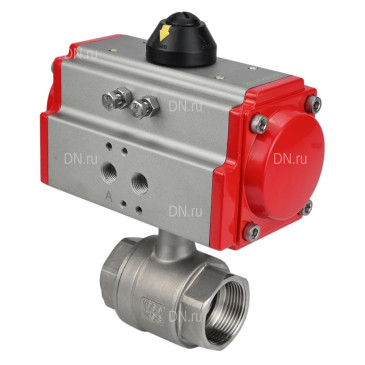

Кран нержавеющий полнопроходной DN.ru КШМП.316.230-ISO Ду 10-100 Ру63 SS316 резьбовой с пневмоприводом двойного действия DN.RU-DA в городе Москва

Кран шаровой DN.ru КШМП.316.230-ISO Ду15 Ру63 SS316 нержавеющий, полнопроходной, резьбовой с пневмоприводом двойного действия DN.ru DA-052
Кран шаровой DN.ru КШМП.316.230-ISO Ду15 Ру63 SS316 нержавеющий, полнопроходной, резьбовой с пневмоприводом двойного действия DN.ru DA-052
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Китай
Диаметр: 15 мм
Давление номинальное: 63 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь SS316
Строительная длина: 58 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, масла, вода техническая, нефть, нефтепродукты, сжатый воздух
Температура: 230 °C
Вес: 1.36 кг
Артикул: D160-01521
Доставим в город Москва:
Наличие
6 894 $
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой полнопроходной DN.ru КШМП.316.230-ISO 3/8″ Ду10 Ру63 SS316 нержавеющий резьбовой с пневмоприводом двойного действия DN.ru DA-052
Кран шаровой полнопроходной DN.ru КШМП.316.230-ISO 3/8″ Ду10 Ру63 SS316 нержавеющий резьбовой с пневмоприводом двойного действия DN.ru DA-052
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Китай
Диаметр: 10 мм
Давление номинальное: 63 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь SS316
Строительная длина: 63 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, масла, вода техническая, нефть, нефтепродукты, сжатый воздух
Температура: 230 °C
Вес: 12.36 кг
Артикул: D160-13416
Доставим в город Москва:
Наличие
7 265 $
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru КШМП.316.230-ISO Ду20 Ру63 SS316 нержавеющий, полнопроходной, резьбовой с пневмоприводом двойного действия DN.ru DA-052
Кран шаровой DN.ru КШМП.316.230-ISO Ду20 Ру63 SS316 нержавеющий, полнопроходной, резьбовой с пневмоприводом двойного действия DN.ru DA-052
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Китай
Диаметр: 20 мм
Давление номинальное: 63 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь SS316
Строительная длина: 66 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, масла, вода техническая, нефть, нефтепродукты, сжатый воздух
Температура: 230 °C
Вес: 1.45 кг
Артикул: D160-01531
Доставим в город Москва:
Наличие
7 667 $
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru КШМП.316.230-ISO Ду25 Ру63 SS316 нержавеющий, полнопроходной, резьбовой с пневмоприводом двойного действия DN.ru DA-052
Кран шаровой DN.ru КШМП.316.230-ISO Ду25 Ру63 SS316 нержавеющий, полнопроходной, резьбовой с пневмоприводом двойного действия DN.ru DA-052
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Китай
Диаметр: 25 мм
Давление номинальное: 63 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь SS316
Строительная длина: 72 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, масла, вода техническая, нефть, нефтепродукты, сжатый воздух
Температура: 230 °C
Вес: 1.63 кг
Артикул: D160-01541
Доставим в город Москва:
Наличие
8 334 $
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru КШМП.316.230-ISO Ду32 Ру63 SS316 нержавеющий, полнопроходной, резьбовой с пневмоприводом двойного действия DN.ru DA-052
Кран шаровой DN.ru КШМП.316.230-ISO Ду32 Ру63 SS316 нержавеющий, полнопроходной, резьбовой с пневмоприводом двойного действия DN.ru DA-052
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Китай
Диаметр: 32 мм
Давление номинальное: 63 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь SS316
Строительная длина: 83 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, масла, вода техническая, нефть, нефтепродукты, сжатый воздух
Температура: 230 °C
Вес: 1.90 кг
Артикул: D160-11288
Доставим в город Москва:
Наличие
9 496 $
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru КШМП.316.230-ISO Ду40 Ру63 SS316 нержавеющий, полнопроходной, резьбовой с пневмоприводом DN.ru DA-083 двойного действия
Кран шаровой DN.ru КШМП.316.230-ISO Ду40 Ру63 SS316 нержавеющий, полнопроходной, резьбовой с пневмоприводом DN.ru DA-083 двойного действия
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Китай
Диаметр: 40 мм
Давление номинальное: 63 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь SS316
Строительная длина: 95 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, масла, вода техническая, нефть, нефтепродукты, сжатый воздух
Температура: 230 °C
Вес: 4.03 кг
Артикул: D160-11299
Доставим в город Москва:
Наличие
15 051 $
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru КШМП.316.230-ISO Ду50 Ру63 (Ру64) SS316 нержавеющий, полнопроходной, резьбовой с пневмоприводом DN.ru DA-083 двойного действия
Кран шаровой DN.ru КШМП.316.230-ISO Ду50 Ру63 (Ру64) SS316 нержавеющий, полнопроходной, резьбовой с пневмоприводом DN.ru DA-083 двойного действия
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Китай
Диаметр: 50 мм
Давление номинальное: 63 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь SS316
Строительная длина: 110 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, масла, вода техническая, нефть, нефтепродукты, сжатый воздух
Температура: 230 °C
Вес: 4.70 кг
Артикул: D160-01563
Доставим в город Москва:
Наличие
17 855 $
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru КШМП.316.230-ISO Ду65 Ру63 SS316 нержавеющий, полнопроходной, резьбовой с пневмоприводом двойного действия DN.ru DA-083
Кран шаровой DN.ru КШМП.316.230-ISO Ду65 Ру63 SS316 нержавеющий, полнопроходной, резьбовой с пневмоприводом двойного действия DN.ru DA-083
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Китай
Диаметр: 65 мм
Давление номинальное: 63 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь SS316
Строительная длина: 147 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, масла, вода техническая, нефть, нефтепродукты, сжатый воздух
Температура: 230 °C
Вес: 31.00 кг
Артикул: D160-01581
Доставим в город Москва:
Наличие
27 616 $
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru КШМП.316.230-ISO Ду80 Ру63 SS316 нержавеющий, полнопроходной, резьбовой с пневмоприводом двойного действия DN.ru DA-083
Кран шаровой DN.ru КШМП.316.230-ISO Ду80 Ру63 SS316 нержавеющий, полнопроходной, резьбовой с пневмоприводом двойного действия DN.ru DA-083
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Китай
Диаметр: 80 мм
Давление номинальное: 63 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь SS316
Строительная длина: 169 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, масла, вода техническая, нефть, нефтепродукты, сжатый воздух
Температура: 230 °C
Вес: 6.80 кг
Артикул: D160-01591
Доставим в город Москва:
Наличие
37 211 $
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru КШМП.316.230-ISO Ду100 Ру63 SS316 нержавеющий, полнопроходной, резьбовой с пневмоприводом двойного действия DN.ru DA-105
Кран шаровой DN.ru КШМП.316.230-ISO Ду100 Ру63 SS316 нержавеющий, полнопроходной, резьбовой с пневмоприводом двойного действия DN.ru DA-105
Описание
Управление: пневмопривод двойного действия
Производитель: DN.ru, Китай
Диаметр: 100 мм
Давление номинальное: 63 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь SS316
Строительная длина: 204 мм
Уплотнение: PTFE
Среда: вода, воздух, пар, масла, вода техническая, нефть, нефтепродукты, сжатый воздух
Температура: 230 °C
Вес: 7.00 кг
Артикул: D160-01511
Доставим в город Москва:
Наличие
59 633 $
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных

Кран шаровой полнопроходной DN.ru КШМП.316.230-ISO с пневмоприводом DN.ru и пневмораспределителем изготовлен из нержавеющей стали, имеет самый высокий и надежный класс герметичности – «А» (по ГОСТ 9544).

Эскиз Кран нержавеющий полнопроходной DN.ru КШМП.316.230-ISO Ду 10-100 Ру63 SS316 резьбовой с пневмоприводом двойного действия DN.RU-DA
Диаграмма давление/температура

Размеры крана:

DN, мм 15 20 25 32 40 50 65 80 100
PN, бар 40
L, мм 65 73 80 95 105 125 168 194 250
H, мм 138 142 152 170.5 179.5 208.7 226.7 263 285
A, мм 153 153 153 174 174 216 216 216 279
C, мм 95 95 95 95 107.5 128.7 128.7 153 153
kv, м³/час 18.9 47.1 66 86.7 150.8 207.4 584.4 678.6 1545
ISO 5211 F03 F03 F04 F04 F05 F05 F07 F07 F07
Вес, кг 1.4 1.5 2.3 2.6 4 4.7 5.7 6.1 12.8

Параметры и эскиз присоединения пневмопривода DN.ru:

  • Тип пневмопривода - двойного действия
  • Рабочее давление пневмопривода - 6.0 бар
  • Угол поворота привода - 90°
  • Диапазон регулировки привода - 5°
  • Страна производитель - Китай
  • Среда эксплуатации - в помещениях и на открытом воздухе
  • Индикатор положения - открыто/закрыто
  • Покрытие - Все внутренние и внешние детали имеют антикоррозийное покрытие
Эскиз присоединения Кран нержавеющий полнопроходной DN.ru КШМП.316.230-ISO Ду 10-100 Ру63 SS316 резьбовой с пневмоприводом двойного действия DN.RU-DA

Конструкция пневмопривода DN.ru:

Наименование Материал Количество
1 Корпус эструдированный алюминий 1
2 Боковые заглушки литой алюминий 2
3 Шестерня нерж. сталь 1
4 Поршень сталь/алюминий 2
5 Заглушки нерж. сталь 8
6 Поршневое кольцо NBR 2
7 Пружины пружинная сталь 0-12
8 Подшипник поршня инженерный пластик 2
9 Поршневое кольцо NBR 2
10 Заглушка NBR 2
11 Упорное кольцо инженерный пластик 2
12 Кольцо инженерный пластик 1
13 Шайба нерж. сталь 1
14 Пружинный зажим нерж. сталь 2
15 Индикатор пластик 1
16 Корпус индикатора пластик 1
17 Подшипник инженерный пластик 1
18 Кулачок сталь 1
19 Подшипник NBR 1
20 Подшипник инженерный пластик 1
21 Подшипник инженерный пластик 1
22 Уплотнительное кольцо NBR 2
23 Уплотнительное кольцо NBR 2
24 Подшипник нерж. сталь 2
25 Гайка регулировки нерж. сталь 2
26 Винт регулировки нерж. сталь 2
27 Втулка алюминий 2

Чертеж конструкция пневмопривода DN.ru
