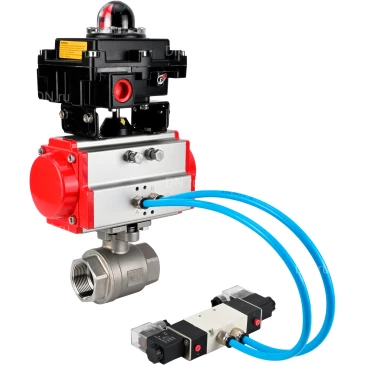

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA с возвратными пружинами, с пневмораспределителем 4V320-10 AC220V, с БКВ APL-410N EX купить в Москве и РФ

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Приводы пневматические DN.ru поворотные двойного действия PA-DAXXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа трубопроводной арматуры.

Технические параметры Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA с возвратными пружинами, с пневмораспределителем 4V320-10 AC220V, с БКВ APL-410N EX:

Наименование	Значение
Температура рабочей среды, °С	от -20 до 230
Применение	Теплоснабжение
Рабочая среда	вода, воздух, пар, слабоагрессивная среда, масла, вода техническая, водно-гликоливые растворы
Присоединение к трубопроводу	муфтовый (резьбовой)
Водоразборный	нет
Тип проходного сечения	полнопроходной
Класс герметичности шарового затвора	A по ГОСТ 9544
Тип управления	С пневмоприводом
Присоединение	Внутренняя резьба
Управление	пневмопривод с возвратными пружинами
Наличие концевых выключателей	есть
Наличие пневмораспределителя	есть
Гарантия, г.	1
Страна производитель	Россия

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA с возвратными пружинами, с пневмораспределителем 4V320-10 AC220V, с БКВ APL-410N EX

Габариты и размеры Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA с возвратными пружинами, с пневмораспределителем 4V320-10 AC220V, с БКВ APL-410N EX:

Типоразмер	D мм	L мм	B1 мм	E мм	Н2 мм	Н мм
Ду10	10	63	153	72	34	174
Ду15	15	58	153	72	37	174
Ду20	20	66	153	72	40	174
Ду25	25	72	153	72	54	174
Ду32	32	83	153	72	60	174
Ду40	40	95	174	89	70	174
Ду50	50	95	174	89	70	174
Ду65	65	147	216	109	94.5	174
Ду100	100	204	279	134	122	174

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA с возвратными пружинами, с пневмораспределителем 4V320-10 AC220V, с БКВ APL-410N EX

Эскиз Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA с возвратными пружинами, с пневмораспределителем 4V320-10 AC220V, с БКВ APL-410N EX

Таблица деталей и материалов Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA с возвратными пружинами, с пневмораспределителем 4V320-10 AC220V, с БКВ APL-410N EX:

№ п/п	Детали	Материалы
1,6	Корпус	сталь 316
2,4	Уплотнение шара	политетрафторэтилен PTFE
3	Шар	сталь 316
5	Уплотнительное кольцо	политетрафторэтилен PTFE
7	Шток	сталь 316
8	Уплотнение штока	VITON
9	Гайка штока	сталь 316

Эскиз деталей и материалов Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA с возвратными пружинами, с пневмораспределителем 4V320-10 AC220V, с БКВ APL-410N EX

Технические параметры пневмопривода DN.ru

Наименование	Значение
Конструкция	с возвратными пружинами
Рабочее давление, бар	6
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Наличие ручного дублера	нет

Пневмопривод DN.ru

Габариты и размеры пневмопривода DN.ru:

Модель	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм
DA-032	23	23	46	46	66	46	25	50
DA/SA-040	28,5	36,5	60	60	80	52	30	80
DA/SA-052	30	41,5	65,5	72	92	65	30	80
DA/SA-065	36	47	81	88	108	72	30	80
DA/SA-083	46	57	98,5	108,7	128,7	92	30	80
DA/SA-105	57,5	64	122,5	133	153	109,5	30	80
DA/SA-130	67,5	74,5	145,5	155	185	127,5	30	130
DA/SA-140	75	77	161	172	202	137,5	30	130
DA/SA-160	87	87	184	197	227	159	30	130
DA/SA-210	113	113	235,5	255	285	210	30	130
DA/SA-270	147	147	299	326	356	273	30	130
DA/SA-300	162	174	330	350	380	312	30	130
DA/SA-350	190	195	383	410	440	365	30	130

Модель	I, мм	ØJ, мм	M, мм	N, мм	Z, мм	Ød, мм	K	L
DA-032	-	36	9x9	11	110	40	-	M5x8
DA/SA-040	-	-	11x11	14	122	40	M5x8	M6x10
DA/SA-052	36	50	11x11	14	147	40	M5x8	M6x10
DA/SA-065	50	70	14x14	18	168	40	M6x10	M8x13
DA/SA-083	50	70	17x17	21	204	40	M6x10	M8x13
DA/SA-105	70	102	22x22	26	268	40	M8x13	M10x16
DA/SA-130	70	102	22x22	26	301	55	M8x13	M10x16
DA/SA-140	102	125	27x27	31	390	55	M10x16	M12x20
DA/SA-160	102	125	27x27	31	458	55	M10x16	M12x20
DA/SA-210	-	140	36x36	40	532	80	-	M16x25
DA/SA-270	-	165	46x46	50	718	80	-	M20x25
DA/SA-300	-	165	46x46	50	760	80	-	M20x25
DA/SA-350	165	254	46x46	50	920	80	M20x25	8xM16x25

Эскиз габаритов и размеров пневмопривода DN.ru

Таблица деталей и материалов пневмопривода DN.ru:

№	Наименование	Кол-во	Материал	Покрытие
1	Корпус	1	эструдированный алюминий	твердое анодированное
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь	никелированное
4	Поршень	2	сталь/алюминий	оксидирование/ гальваническая оцинковка
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь	эпоксидное покрытие
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь	оксидирование/ гальваническая оцинковка
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Эскиз деталей и материалов пневмопривода DN.ru

Технические параметры пневмораспределителя DN.ru

Наименование	Значение
Тип пневмораспределителя	золотниковый
Рабочее давление, бар	1.5 ÷ 8
Напряжение питания	220В
Полная мощность, Ва	4.5
Управление	двустороннее электромагнитное
Частота срабатывания, цикл/сек	5

Пневмораспределитель DN.ru

Габариты и размеры пневмораспределителя DN.ru:

Модель пневмораспределителя	4V320-10
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
H, мм	82.4
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	82.4
P, мм	24
S, мм	20
T, мм	6.5
U, мм	2.4
V, мм	4

Эскиз габаритов и размеров пневмораспределителя DN.ru

Технические параметры блока концевых выключателей DN.ru

Наименование	Значение
Максимальное напряжение концевого выключателя, В	250
Степень защиты корпуса, IP	65
Температура рабочей среды, °С	от -40 до +80
Срок службы, лет	10
