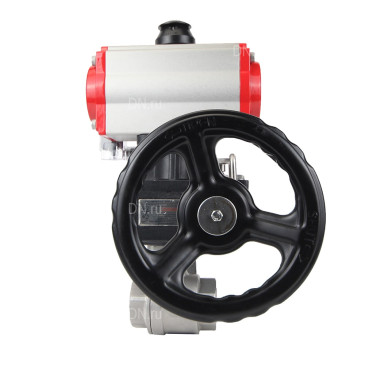

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4M310-08 220В, с ручным дублером MON1-250-T26-ISO

Краны шаровые DN.ru КШМП.316.230 применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспорти

Пневматические поворотные приводы двойного действия и пневматические поворотные приводы с возвратными пружинами предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе.

Ручной дублер с отключаемым сцеплением DN.ru BV3232P(2pc)-FP-T-ISO-H PA-DA 4M310-08 220В MON позволяет вручную устанавливать необходимое позиционирование клапанов, заслонок и других устройств на четверть оборота при замене пневматических, электрических или гидравлических четвертьоборотных приводов. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Номинальный диаметр DN, мм	10-100
Рабочее давление PN, бар	63/40
Температура рабочей среды t, ⁰C	до +230
Рабочая среда	вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводу	резьбовое
Материал корпуса	нержавеющая сталь 316L
Материал запорного органа	нержавеющая сталь 316L
Проход шара	полнопроходной
Дополнение	возможна установка электрического или пневмопривода (ISO 5211-2001)

Номинальное давление PN, Мпа (кг/см2)	1,2 (12)
Рабочее давление, бар	2...8
Рабочая среда	Фильтрованный сжатый воздух или неагрессивные газы, масла
Максимальный диаметр частиц	Менее 30 мкм2
Рабочая температура, °С	от -20 до +80
	от -40 до +80 (низкотемпературная версия)
	от -20 до +160 (при сухом воздухе)
Диапазон регулирования	5° для вращения при 0° и 90°
Ручное дублирование	есть
Индикатор положения	открыто/закрыто
Среда эксплуатации	в помещениях и на открытом воздухе (все внутренние и внешние детали имеют антикоррозийное покрытие).

Основные параметры пневмораспределителей

Конструкция	золотникового типа
Номинальное давление PN, Мпа (кг/см2)	1,2 (12)
Рабочее давление, бар	1,5…8
Рабочая среда	фильтрованный сжатый воздух
Температура окружающей среды t, ⁰C	от +5 до +50
Частота срабатывания	5 циклов/с
Ручное дублирование	есть
Степень защиты	IP 65
Крепление	через сквозные отверстия в корпусе
Материал корпуса	анодированный алюминий
Время отклика	0,05 сек.

Основные параметры ручных дублеров

Модель	Передаточное соотношение	Крутящий момент, Нм	Вес, кг
HDM-1	26:1	250	3,0
HDM-2	28:1	450	4,5
HDM-3	38:1	700	6,9
