Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру63, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-210N

Сортировать по:

Показывать по:

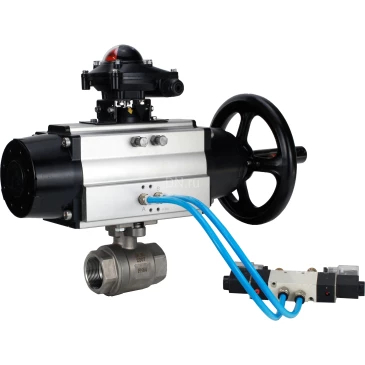

Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру63, полнопроходной, внутренняя резьба, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-210N

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Россия

Диаметр: 80 мм

Давление номинальное: 63 бар

Тип присоединения: муфтовый (резьбовой)

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 169 мм

Уплотнение: PTFE

Среда: вода, воздух, пар, слабоагрессивная среда, масла, вода техническая, водно-гликолевые растворы, нефтепродукты

Температура: 230 °C

Вес: 12.07 кг

Артикул: D160-47633

Доставим в город Москва:

В наличии:

55 263 ₽ $ €

до 2024-11-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Привод пневматический DN.ru поворотный двойного действия PA-DA-105-1 со штурвалом предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО.

Технические параметры кранов шаровых DN.ru КШМП 316.230-ISO Ду80 Ру63 полнопроходных муфтовых, нержавеющая сталь SS316, внутренняя резьба, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-08 AC220V и БКВ APL-210N:

Наименование	Значение
Давление номинальное PN, бар	63
Температура рабочей среды, °С	от -20 до 230
Тип устройства крана	двухходовой
Применение	теплоснабжение
Рабочая среда	вода, воздух, пар, слабоагрессивная среда, масла, вода техническая, водно-гликолевые растворы, нефтепродукты
Присоединение к трубопроводу	муфтовый (резьбовой)
Водоразборный	нет
Тип проходного сечения	полнопроходной
Класс герметичности	A по ГОСТ 9544
Тип управления	С пневмоприводом
Присоединение	Внутренняя резьба
Управление	пневмопривод двойного действия
Наличие концевых выключателей	есть
Наличие пневмораспределителя	есть
Наличие электропневматического позиционера	нет
Гарантия, г.	1
Страна производитель	Россия

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру63, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-210N

Габариты и размеры кранов шаровых DN.ru КШМП 316.230-ISO Ду80 Ру63 полнопроходных муфтовых, нержавеющая сталь SS316, внутренняя резьба, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-08 AC220V и БКВ APL-210N:

Типоразмер	L, мм	A, мм	E, мм	H, мм
Ду80	169	495	200	103.5

Эскиз габариты и размеры кранов шаровых DN.ru КШМП 316.230-ISO Ду80 Ру63 полнопроходных муфтовых, нержавеющая сталь SS316, внутренняя резьба, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-08 AC220V и БКВ APL-210N

Таблица деталей и материалов кранов шаровых DN.ru КШМП 316.230-ISO Ду80 Ру63 полнопроходных муфтовых, нержавеющая сталь SS316, внутренняя резьба, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-08 AC220V и БКВ APL-210N:

№ п/п	Детали	Материалы
1,6	Корпус	сталь 316
2,4	Уплотнение шара	политетрафторэтилен PTFE
3	Шар	сталь 316
5	Уплотнительное кольцо	политетрафторэтилен PTFE
7	Шток	сталь 316
8	Уплотнение штока	VITON
9	Гайка штока	сталь 316

Эскиз деталей и материалов кранов шаровых DN.ru КШМП 316.230-ISO Ду80 Ру63 полнопроходных муфтовых, нержавеющая сталь SS316, внутренняя резьба, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-08 AC220V и БКВ APL-210N

Технические параметры пневмопривода DN.ru PA-DA-105-1

Наименование	Значение
Модель	PA-DA-105-1
Конструкция	двойного действия
Давление управления, бар	2 ÷ 8
Наличие ручного дублера	нет

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1

Модель пневмопривода	PA-DA-105-1
A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E1, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
E, мм	200
J, мм	102
K мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1

№	Наименование детали	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминий
10	Поршень	Алюминий, литье под давлением
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминий, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Технические параметры пневмораспределителя DN.ru 4V320-08

Наименование	Значение
Тип пневмораспределителя	золотниковый
Модель пневмораспределителя	4V320-08
Рабочее давление, бар	1.5 ÷ 1.8
Напряжение питания, В	220 В
Частота срабатывания, цикл/сек	5

Пневмораспределитель DN.ru 4V320-08

Габариты и размеры пневмораспределителя DN.ru 4V320-08

Модель пневмораспределителя	4V320-08
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	82.4
P, мм	24
S, мм	20
T, мм	6.5
U, мм	2.4
V, мм	4
H, мм	82.4

Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-08

Технические параметры блока концевых выключателей DN.ru APL-210N

Наименование	Значение
Модель блока концевых выключателей	APL-210N
Степень защиты корпуса, IP	65
Срок службы, лет	10

Блок концевых выключателей DN.ru APL-210N

Габариты и размеры блока концевых выключателей DN.ru APL-210N:

Модель	Н, мм	L, мм	B, мм	D, мм	D1, мм	M
APL-210N	77	112	88	10	5	20х1.5

Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-210N

Таблица деталей и материалов блока концевых выключателей DN.ru APL-210N:

Деталь	Материал
Корпус	литьевой алюминий
Индикаторный колпак	полиэстер пластик
3D-индикатор	ABC -пластик
Кулачок	полиэстер пластик
Пружина	нержавеющая сталь
Винты	нержавеющая сталь
Уплотнительные кольца	NBR
Втулка	бронза
Клемма заземления	нержавеющая сталь
Вал	нержавеющая сталь
