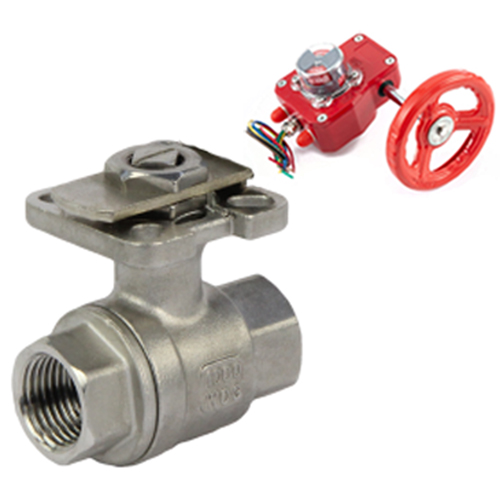

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40 полнопроходные с редуктором DN.ru HGBF RQN-Z с индикатором положения и датчиком обратной связи

Краны шаровые DN.ru применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H HGBF RQN-Z Ру:

Номинальный диаметр DN, мм	10-100
Рабочее давление PN, бар	63/40
Температура рабочей среды t, ⁰C	до +230
Рабочая среда	вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к применяемым материалам
Присоединение к трубопроводу	резьбовое
Материал корпуса	нержавеющая сталь 316L
Материал запорного органа	нержавеющая сталь 316L
Проход шара	полнопроходной
Дополнение	возможна установка электрического или пневмопривода (ISO 5211-2001)

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40 полнопроходные с редуктором DN.ru HGBF RQN-Z с индикатором положения и датчиком обратной связи

Габариты и размеры кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H HGBF RQN-Z Ру

Типоразмер	D, мм	L±1.5, мм	H2, мм	L1, мм
Ду10	10	63	34	84
Ду15	15	58	37	84
Ду20	20	66	40	84
Ду25	24	72	54	84
Ду32	32	83	60	84
Ду40	38	95	70	84
Ду50	49	110	68	84
Ду65	64	147	94.5	102
Ду80	76	169	103.5	102
Ду100	98	204	122	140

Эскиз габариов и размеров кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H HGBF RQN-Z

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H HGBF RQN-Z:

№ п/п	Наименование детали	Материал
1,6	Корпус	нерж. сталь SS316
2,4	Уплотнение шара	PTFE
3	Шар	нерж. сталь SS316
5	Уплотнительное кольцо	PTFE
7	Шток	нерж. сталь SS316
8	Уплотнение штока	VITON

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-T-ISO-H HGBF RQN-Z

Технические парметры редукторов DN.ru HGBF RQNx-xZ:

Наименование	Значение
Температура окружающей среды, ⁰C	от –30 до +120
Степень защиты	IP67
Применение	для различных отраслей, где требуется управление потоками рабочей среды
Монтаж	горизонтальный/вертикальный
Регулировка хода	0 – 90° (с возможностью изменения ±5°)
Датчик обратной связи	есть

Редукторы DN.ru HGBF RQNx-xZ

Габариты и размеры редукторов DN.ru HGBF RQNx-xZ:

Модель	HGBF RQN1-180Z	HGBF RQN2-320Z	HGBF RQN3-680Z
D2, мм	81	92	125
D3, мм	50/70	70	70/102/125
d1, мм	35	42	55
A, мм	165	185	250
B, мм	127	142	190
C, мм	84	102	140
D, мм	66	79	112
E, мм	12	12	16
F, мм	47	52	68
H, мм	73	78	108

Эскиз габаритов и размеров редукторов DN.ru HGBF RQNx-xZ

Таблица деталей и материалов редукторов DN.ru HGBF RQNx-xZ:

№ п/п	Детали	Материал
1	Прозрачная крышка индикатора	поликарбонат
2	Винт	сталь нержавеющая 304
3	Винт	сталь нержавеющая 304
4	Крышка	алюминиевый сплав ADC 12
5	Червячное колесо	ковкий чугун QT450
6	Регулировочный винт	сталь нержавеющая 304
7	Червячный вал	сталь 45
8	Заглушка	NBR
9	Втулка	полимер PZ2175
10	Подшипник	легированная сталь
11	Корпус	алюминиевый сплав ADC 12
12	Подшипник	легированная сталь
13	Сальник	резина
14	Шайба	сталь нержавеющая 304
15	Винт	сталь нержавеющая 304
16	Ось	сталь 45
17	Концевой выключатель	-
18	Уплотнительное кольцо	NBR

Эскиз деталей и материалов редукторов DN.ru HGBF RQNx-xZ
