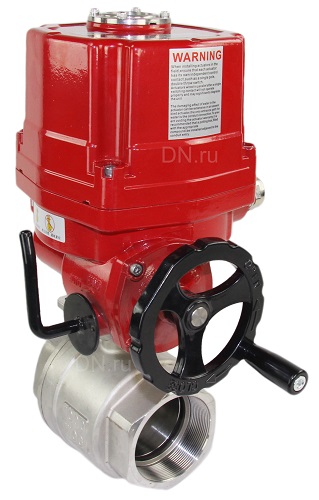

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H QT-EX-1-24VAC Ду10-80 Ру63/40 SS316 нержавеющие, полнопроходные, резьбовые со взрывозащищенным электроприводом DN.ru QT-EX-EM-O1-24VDC-У1

Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H QT-EX-EM-O2-24VDC-У1 применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Электроприводы взрывозащищенного исполнения QT-EX-EM-O1-24VDC-У1 применяются в промышленных взрывоопасных зонах для управления затворами дисковыми поворотными, кранами шаровыми и другой четвертьоборотной арматурой с температурой окружающей среды -20...+60°C.

Материалы деталей крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H QT-EX-EM-O2-24VDC-У1:

Габаритные и установочные размеры крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H QT-EX-EM-O2-24VDC-У1:

DN, мм	PN, бар	L, мм	H, мм	D, мм	D1, мм	d, мм	B, мм	C, мм	A, мм	ØD2, мм	ØD3, мм	K, мм	MAX □, MAX ○, мм	Вес, кг
15	40	114	315	89	65	15	255	265	170	70	57	4-М8, глубина 12	□ 20, ○ 14	11.2
20	40	120	320	98	75	20	255	265	170	70	57	4-М8, глубина 12	□ 20, ○ 14	11.3
25	40	125	325	108	85	25	255	265	170	70	57	4-М8, глубина 12	□ 20, ○ 14	11.4
32	40	130	330	117	100	32	255	265	170	70	57	4-М8, глубина 12	□ 20, ○ 14	11.7
40	40	140	335	127	110	40	255	265	170	70	57	4-М8, глубина 12	□ 20, ○ 14	11.8
50	40	150	345	152	125	50	255	265	170	70	57	4-М8, глубина 12	□ 20, ○ 14	12.5
65	16	170	360	178	145	65	255	265	170	70	57	4-М8, глубина 12	□ 20, ○ 14	13.5
80	16	178	370	191	160	80	255	265	170	70	57	4-М8, глубина 12	□ 20, ○ 14	13.9
100	16	190	390	229	180	100	280	270	200	102	70	4-М10, глубина 16	□ 31, ○ 17	22.8

Материалы деталей взрывозащищенного электропривода DN.ru-EX 24В:

№	Наименование	Материал
1,20	Корпус, кожух электропривода	Алюминий
2,23, 33,38, 40,64	Вал	Сталь 45
3,39, 46,48, 51,66	Уплотнительное кольцо	Маслостойкая резина
4,27	Кронштейн	Сталь Q235
5	Изоляционная прокладка	Текстолит
6,9, 16	Крепежный винт кронштейна	Сталь 1Cr18Ni9Ti
7,10	Пластина	Сталь Q235
8	Винт-заглушка	Алюминий
11,14	Кулачок концевых выключателей	Сталь Q235
12,13	Группа концевых выключателей	XK06-101-2530
15,32	Втулка	Латунь H62
16,30, 35,41, 44,61	Винт	Сталь 1Cr18Ni9Ti
17,18	Диск	Сталь Q235
19	Механический ограничительный кулачок	Сталь Q235
21,25	Крепежный винт	Сталь 35
22	Сальник смотрового стекла	Сталь 1Cr18Ni9Ti
24	Индикационная табличка	Алюминий
26	Конденсатор	CEM 2GR 220nJ
28	Клеммный блок	1Pcs TX-1502 6
29	Нагревательный элемент	НТА-1/005
31,36	Шайба	Нерж. сталь
34	Сквозная крышка	MHQ50
37,39	Стопорная шайба, уплотнительное кольцо	Сталь 1Cr18Ni9Ti
42	Группа моментного выключателя	XK06-101-2530
43,48	Механизм моментного выключателя	Сталь Q235
45	Крышка маховика	Алюминий
47,69	Шестерня первой ступени	Цинковый сплав ZQAL10-5-5
49	Ограничительный винт	Сталь 35
50	Шпилька	Сталь 1Cr18Ni9Ti
52	Ручка сцепного механизма	Сталь 45
53	Блок вилки	Алюминий
54	Упорная шайба	Цинковый сплав ZQAL10-5-5
55,56	Вилка сепаратора	Цинковый сплав ZQAL10-5-5
57	Стопорное кольцо	Сталь 1Cr18Ni9Ti
58,60	Диск, главная шестерня	Цинковый сплав ZQAL10-5-5
59,68	Червяк второй и первой ступени	Сталь 40Cr
62,67	Сальник	Алюминий
63	Мотор	-
65	Сцепление	Сталь ZG20

Основные характеристики и электрическая схема взрывозащищенного электропривода DN.ru-EX 24В:

Модель	Крутящий момент, Нм	Время цикла, сек	Мощность, Вт	Номинальный ток, мА	Повороты ручного дублера	MAX □, MAX ○, мм	Вес, кг
DN.ru(EX)-010	100	16	25	0.25	10	□ 20, ○ 14	11
