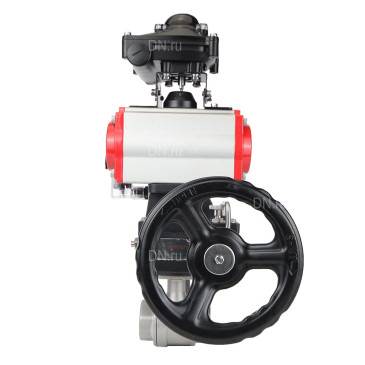

Кран шаровой BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40 нержавеющий, полнопроходной, резьбовой с пневмоприводом PA-DA-052-105, пневмораспределителем 4M310-08 220В, блоком концевых выключателей APL-210N и ручным дублером HDM

Кран шаровой полнопроходной DN.ru КШМП.316.230-ISO изготовлен из нержавеющей стали, имеет самый высокий и надежный класс герметичности – «А» (по ГОСТ 9544).

Эскиз Кран шаровой BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40 нержавеющий, полнопроходной, резьбовой с пневмоприводом PA-DA-052-105, пневмораспределителем 4M310-08 220В, блоком концевых выключателей APL-210N и ручным дублером HDM

Размеры крана:

DN, мм	15	20	25	32	40	50	65	80	100
PN, бар	40
L, мм	65	73	80	95	105	125	168	194	250
H, мм	138	142	152	170.5	179.5	208.7	226.7	263	285
A, мм	153	153	153	174	174	216	216	216	279
C, мм	95	95	95	95	107.5	128.7	128.7	153	153
kv, м³/час	18.9	47.1	66	86.7	150.8	207.4	584.4	678.6	1545
ISO 5211	F03	F03	F04	F04	F05	F05	F07	F07	F07
Вес, кг	1.4	1.5	2.3	2.6	4	4.7	5.7	6.1	12.8

Параметры и эскиз присоединения пневмопривода DN.ru:

Тип пневмопривода - двойного действия
Рабочее давление пневмопривода - 6.0 бар
Угол поворота привода - 90°
Диапазон регулировки привода - 5°
Страна производитель - Китай
Среда эксплуатации - в помещениях и на открытом воздухе
Индикатор положения - открыто/закрыто
Покрытие - Все внутренние и внешние детали имеют антикоррозийное покрытие

Эскиз присоединения Кран шаровой BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40 нержавеющий, полнопроходной, резьбовой с пневмоприводом PA-DA-052-105, пневмораспределителем 4M310-08 220В, блоком концевых выключателей APL-210N и ручным дублером HDM

Конструкция пневмопривода DN.ru:

№	Наименование	Материал	Количество
1	Корпус	эструдированный алюминий	1
2	Боковые заглушки	литой алюминий	2
3	Шестерня	нерж. сталь	1
4	Поршень	сталь/алюминий	2
5	Заглушки	нерж. сталь	8
6	Поршневое кольцо	NBR	2
7	Пружины	пружинная сталь	0-12
8	Подшипник поршня	инженерный пластик	2
9	Поршневое кольцо	NBR	2
10	Заглушка	NBR	2
11	Упорное кольцо	инженерный пластик	2
12	Кольцо	инженерный пластик	1
13	Шайба	нерж. сталь	1
14	Пружинный зажим	нерж. сталь	2
15	Индикатор	пластик	1
16	Корпус индикатора	пластик	1
17	Подшипник	инженерный пластик	1
18	Кулачок	сталь	1
19	Подшипник	NBR	1
20	Подшипник	инженерный пластик	1
21	Подшипник	инженерный пластик	1
22	Уплотнительное кольцо	NBR	2
23	Уплотнительное кольцо	NBR	2
24	Подшипник	нерж. сталь	2
25	Гайка регулировки	нерж. сталь	2
26	Винт регулировки	нерж. сталь	2
27	Втулка	алюминий	2

Чертеж конструкция пневмопривода DN.ru
