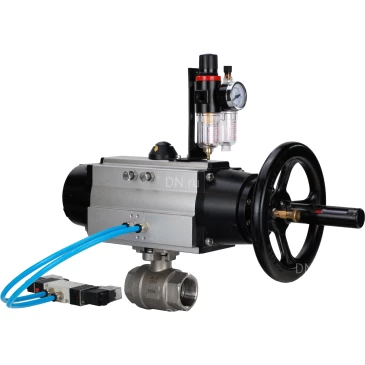

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БПВ AFC2000

Выгодная продажа1
Выгодная продажа1-mobile
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40, полнопроходной, внутренняя резьба, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БПВ AFC2000
Артикул: D160-47642
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 40 бар
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 169 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, воздух, пар, слабоагрессивная среда, масла, вода техническая, водно-гликолевые растворы, нефтепродукты
Температура: 230 °C
Вес: 14.97 кг
на 2025-10-20
103 479,17
  • $
  • €

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Привод пневматический DN.ru поворотный двойного действия PA-DA-105-1 со штурвалом предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические параметры кранов шаровых DN.ru КШМП 316.230-ISO Ду80 Ру40 полнопроходных муфтовых, нержавеющая сталь SS316, внутренняя резьба, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-10 AC220V, БПВ AFC2000:

Наименование Значение
Давление номинальное PN, бар 40
Температура рабочей среды, °С от -20 до 230
Тип устройства крана двухходовой
Применение теплоснабжение
Рабочая среда вода, воздух, пар, слабоагрессивная среда, масла, вода техническая, водно-гликолевые растворы, нефтепродукты
Присоединение к трубопроводу муфтовый (резьбовой)
Водоразборный нет
Тип проходного сечения полнопроходной
Класс герметичности A по ГОСТ 9544
Тип управления С пневмоприводом
Присоединение Внутренняя резьба
Управление пневмопривод двойного действия
Наличие концевых выключателей нет
Наличие пневмораспределителя есть
Наличие электропневматического позиционера нет
Гарантия, г. 1
Страна производитель Россия

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БПВ AFC2000

Габариты и размеры кранов шаровых DN.ru КШМП 316.230-ISO Ду80 Ру40 полнопроходных муфтовых, нержавеющая сталь SS316, внутренняя резьба, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-10 AC220V, БПВ AFC2000:

Типоразмер L, мм A, мм E, мм H, мм I, мм B, мм C, мм
Ду80 169 495 200 103.5 162 88 139
Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БПВ AFC2000

Эскиз габариты и размеры кранов шаровых DN.ru КШМП 316.230-ISO Ду80 Ру40 полнопроходных муфтовых, нержавеющая сталь SS316, внутренняя резьба, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-10 AC220V, БПВ AFC2000

Таблица деталей и материалов кранов шаровых DN.ru КШМП 316.230-ISO Ду80 Ру40 полнопроходных муфтовых, нержавеющая сталь SS316, внутренняя резьба, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-10 AC220V, БПВ AFC2000:

№ п/п Детали Материалы
1,6 Корпус сталь 316
2,4 Уплотнение шара политетрафторэтилен PTFE
3 Шар сталь 316
5 Уплотнительное кольцо политетрафторэтилен PTFE
7 Шток сталь 316
8 Уплотнение штока VITON
9 Гайка штока сталь 316
Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БПВ AFC2000

Эскиз деталей и материалов кранов шаровых DN.ru КШМП 316.230-ISO Ду80 Ру40 полнопроходных муфтовых, нержавеющая сталь SS316, внутренняя резьба, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-10 AC220V, БПВ AFC2000

Технические параметры пневмопривода DN.ru PA-DA-105-1

Наименование Значение
Модель PA-DA-105-1
Конструкция двойного действия
Давление управления, бар 2 ÷ 8
Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БПВ AFC2000

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1

Модель пневмопривода PA-DA-105-1
A, мм 495
A1, мм 461.5
B, мм 133
C, мм 109.5
D, мм 153
E, мм 57.5
F, мм 64
G, мм 26
H, мм 80
I, мм 30
N, мм 22
W, мм 200
J, мм 102
K, мм 70
L, мм М10х16
M, мм М8х13
Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БПВ AFC2000

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1

№ п/п Наименование детали Материал
1 Индикаторный винт ABS (пластик)
2 Индикатор положения ABS (пластик)
3 Пружинный зажим Нержавеющая сталь 304
4 Шайба Нержавеющая сталь 304
5 Внешняя шайба Инженерный пластик
6 Регулировочный винт Нержавеющая сталь 304
7 Гайка Нержавеющая сталь 304
8 Шайба Нержавеющая сталь 304
9 Корпус Экструдированный алюминивый сплав
10 Поршень Литой под давлением алюминиевый сплав
11 Уплотнительное кольцо поршня NBR
12 Группа подшипников Инженерный пластик
13 Уплотнительное кольцо торцевой крышки NBR
14 Торцевая крышка Литой алюминиевый сплав, покрытый полиэфирной краской
15 Винт крепежный Нержавеющая сталь 304
16 Шайба внутренняя Инженерный пластик
17 Уплотнительное кольцо NBR
18 Подшипник Инженерный пластик
19 Фиксатор Легированная сталь
20 Шестерня Легированная сталь
21 Подшипник Инженерный пластик
22 Уплотнительное кольцо NBR
Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БПВ AFC2000

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Технические параметры пневмораспределителя DN.ru 4V320-10

Наименование Значение
Тип пневмораспределителя золотниковый
Модель пневмораспределителя 4V320-10
Рабочее давление, бар 1.5 ÷ 8
Напряжение питания 220В
Частота срабатывания, цикл/сек 5
Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БПВ AFC2000

Пневмораспределитель DN.ru 4V320-10

Габариты и размеры пневмораспределителя DN.ru 4V320-10

Модель пневмораспределителя 4V320-10
A, мм 71.9
B, мм 45
C, мм 94.4
D, мм 27
E, мм 69
F, мм 40
H, мм 82.4
I, мм 24
K, мм 40
L, мм 188.8
M, мм 69.4
N, мм 50
O, мм 82.4
P, мм 24
S, мм 20
T, мм 6.5
U, мм 2.4
V, мм 4
Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БПВ AFC2000

Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-10

Технические параметры блока подготовки воздуха Dn.ru AFC2000

Наименование Значение
Рабочее давление, бар 8
Регулируемый диапазон давления, бар 0.5 ÷ 9
Размер фильтруемых частиц, мкм 40 мкм
Вес, кг 0.395
Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БПВ AFC2000

Блок подготовки воздуха Dn.ru AFC2000

Габариты и размеры блока подготовки воздуха Dn.ru AFC2000:

Модель БПВ AFC2000
A, мм 162
B, мм 88
C, мм 139
D, мм 31
E, мм 53.5
F, мм 12
G, мм 8
H, мм 7
I, мм 13.3
J, мм 39
K, мм 5
L, мм 40
M, мм 32
N, мм 53
O, мм 29
P, мм 6
R, мм 41.5
Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БПВ AFC2000

Эскиз габаритов и размеров блока подготовки воздуха Dn.ru AFC2000
