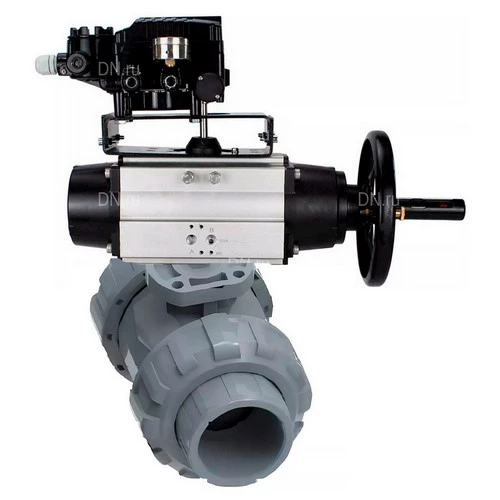

Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 полнопроходные, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 и пневмопозиционером YT-1000RSN

Кран шаровой применяется в качестве запорной арматуры для перекрытия потока рабочей среды в трубопроводах. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой.

Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические характеристики кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10:

Наименование Значение
Наружный диаметр Дн, мм 15-100
Номинальное давление PN, бар 10
Температура рабочей среды, ⁰C от 0 до +45
Рабочая среда вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C от 0 до +40
Присоединение к трубопроводу клеевое, с разборным муфтовым соединением
Тип проходного сечения полнопроходной
Класс герметичности А по ГОСТ 9544-2015
Сферы применения системы водоснабжения, водоподготовки, канализации
Ресурс, циклов закрытие/открытие 5 000
Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 полнопроходные, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 и пневмопозиционером YT-1000RSN

Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 с пневмоприводом PA-DA-105-1 и пневмопозиционером YT-1000RSN

Габариты и размеры кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10:

Модель Дн15 Дн20 Дн25 Дн32 Дн40 Дн50 Дн65 Дн80 Дн100
D, мм 54 63 73.5 84.5 98 118 150 170 190
d, мм 15 20 25 32 40 50 63 75 90
d1, мм 20.25 25.25 32.25 40.25 50.25 63.25 75.35 90.45 110.5
d2, мм 20.05 25.05 32.05 40.05 50.05 63.05 75.05 90.05 110.05
L, мм 123 136 147 164 176 196 278 305 353
L1, мм 23 26 29 33 35,5 38,5 64 70 84
L2, мм 67 74 77 88 93 105 134 148 157
H1, мм 66 77.5 89.5 103 116 138 171 194 220
H2, мм 27.5 32 37.25 42.75 50 60 76 88 99.5
H3, мм 8 8 8 12 12 13 15 15 17
SxS, мм 9х9 9х9 11х11 11х11 11х11 11х11 14х14 14х14 14х14
F, мм 20 26 28 35 35 38 50 50
M, мм 20 19 20 27 27 46 46 46
C, мм 36 36 36 50 50 50 70 70 70/102
I М5 М5 М5 М6 М6 М6 М8 М8 М8/М10
Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 полнопроходные, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 и пневмопозиционером YT-1000RSN

Эскиз габаритов и размеров кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10

Таблица деталей и материалов кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10:

№ п/п Наименование детали Материал
1 Корпус UPVC (НПВХ - непластифицированный поливинилхлорид)
2 Шар UPVC (НПВХ - непластифицированный поливинилхлорид)
3/4/5/6 Кольцевые уплотнения EPDM
7 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 полнопроходные, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 и пневмопозиционером YT-1000RSN

Эскиз деталей и материалов кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10

Технические параметры пневмопривода PA-DA-105-1:

Наименование Значение
Тип пневмопривода двойного действия
Давление управления, бар 2…8
Управляющая среда подготовленный воздух не выше 5 класса по ГОСТ 17433-80
Рабочая температура, °C от -20 до +80
Визуальный индикатор положения открыто / закрыто
Ручное управление маховик
Угол поворота, ° 90 ± 5
Стандарт верхнего соединения NAMUR
Стандарт соединения подачи воздуха NAMUR
Присоединительная резьба подачи воздуха G 1/4ʺ
Средний ресурс, циклов закрытие/открытие 300 000
Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 полнопроходные, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 и пневмопозиционером YT-1000RSN

Пневмопривод PA-DA-105-1

Габариты и размеры пневмопривода PA-DA-105-1:

Модель пневмопривода PA-DA-105-1
A, мм 495
A1, мм 461.5
B, мм 133
C, мм 109.5
D, мм 153
E, мм 57.5
F, мм 64
G, мм 26
H, мм 80
I, мм 30
N, мм 22
W, мм 200
J, мм 102
K, мм 70
L, мм М10х16
M, мм М8х13
Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 полнопроходные, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 и пневмопозиционером YT-1000RSN

Эскиз габаритов и размеров пневмопривода PA-DA-105-1

Технические параметры электропневматического поворотного позиционера DN.ru YT-1000RSN:

Характеристика Значение
Модель электропневматического позиционера YT-1000RSN
Входной сигнал управления 4-20 мА
Внутреннее сопротивление 250 ± 15 Ом
Входное давление 1.4-7 бар
Угол хода рычага 0-90°
Резьба подключения сжатого воздуха 1/4"
Резьба подключения манометра 1/8"
Кабельный ввод G1/2"
Тип защиты IP66
Рабочая температура от -20°C до +70°C
Допустимая влажность окружающей среды 10-90RH
Линейность ±1%
Гистерезис ±1%
Чувствительность ±0.2%
Повторяемость ±0.5%
Расход сжатого воздуха 3 л/мин (при давлении 1.4 бар)
Расход воздуха на выходе 80 л/мин (при давлении 1.4 бар)
Материал корпуса алюминиевое литье
Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 полнопроходные, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 и пневмопозиционером YT-1000RSN

Электропневматический поворотный позиционер DN.ru YT-1000RSN

Габариты и размеры электропневматического поворотного позиционера DN.ru YT-1000RSN:

Модель YT-1000RSN
A, мм 224.3
B, мм 166.5
C, мм 117.5
D, мм 132.3
E, мм 6
F, мм 122
G, мм 45
H, мм 45
I, мм 23
J, мм 27
K, мм 32.5
L, мм 35.5
M, мм 91.8
N, мм 37.2
O, мм 43.5
P, мм 26.5
Q, мм 33
R, мм 80.25
S, мм 62.5
T, мм 8
U1, мм 70
U2, мм 93
V1, мм 40
V2, мм 63
W, мм 26
X, мм 32
Y, мм 9
Z, мм 24
Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 полнопроходные, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 и пневмопозиционером YT-1000RSN

Эскиз габаритов и размеров электропневматического поворотного позиционера DN.ru YT-1000RSN
