Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 межфланцевые полнопроходные, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 220В и БКВ APL-410N EX купить в Москве и РФ

Кран шаровой применяется в качестве запорной арматуры для перекрытия потока рабочей среды в трубопроводах. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой.

Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление.

Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры.

Технические характеристики кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10:

Наименование	Значение
Наружный диаметр Дн, мм	15-100
Номинальное давление PN, бар	10
Температура рабочей среды, ⁰C	от 0 до +45
Рабочая среда	вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C	от 0 до +40
Присоединение к трубопроводу	клеевое, с разборным муфтовым соединением
Тип проходного сечения	полнопроходной
Класс герметичности	А по ГОСТ 9544-2015
Сферы применения	системы водоснабжения, водоподготовки, канализации
Ресурс, циклов закрытие/открытие	5 000

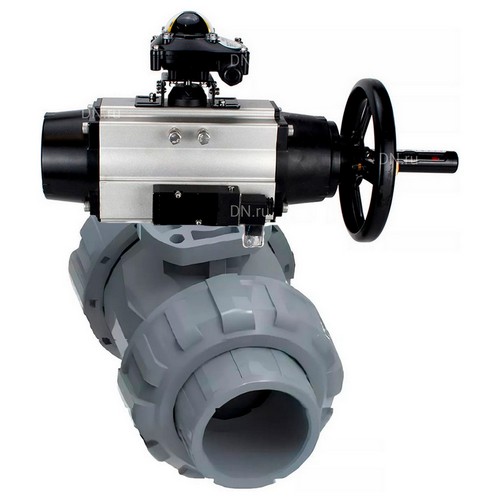

Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 межфланцевые полнопроходные, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 220В и БКВ APL-410N EX

Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10 с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 220В и БКВ APL-410N EX

Габариты и размеры кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10:

Модель	Дн15	Дн20	Дн25	Дн32	Дн40	Дн50	Дн65	Дн80	Дн100
D, мм	54	63	73.5	84.5	98	118	150	170	190
d, мм	15	20	25	32	40	50	63	75	90
d1, мм	20.25	25.25	32.25	40.25	50.25	63.25	75.35	90.45	110.5
d2, мм	20.05	25.05	32.05	40.05	50.05	63.05	75.05	90.05	110.05
L, мм	123	136	147	164	176	196	278	305	353
L1, мм	23	26	29	33	35,5	38,5	64	70	84
L2, мм	67	74	77	88	93	105	134	148	157
H1, мм	66	77.5	89.5	103	116	138	171	194	220
H2, мм	27.5	32	37.25	42.75	50	60	76	88	99.5
H3, мм	8	8	8	12	12	13	15	15	17
SxS, мм	9х9	9х9	11х11	11х11	11х11	11х11	14х14	14х14	14х14
F, мм		20	26	28	35	35	38	50	50
M, мм	20		19	20	27	27	46	46	46
C, мм	36	36	36	50	50	50	70	70	70/102
I	М5	М5	М5	М6	М6	М6	М8	М8	М8/М10

Эскиз габаритов и размеров кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10

Таблица деталей и материалов кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10:

№ п/п	Наименование детали	Материал
1	Корпус	UPVC (НПВХ - непластифицированный поливинилхлорид)
2	Шар	UPVC (НПВХ - непластифицированный поливинилхлорид)
3/4/5/6	Кольцевые уплотнения	EPDM
7	Шток	нержавеющая сталь AISI 304 (аналог 08Х18Н10)

Эскиз деталей и материалов кранов шаровых DN.ru BV4242E-FP-GRM-ISO Дн15-100 Ру10

Технические параметры пневмопривода PA-DA-105-1:

Наименование	Значение
Тип пневмопривода	двойного действия
Давление управления, бар	2…8
Управляющая среда	подготовленный воздух не выше 5 класса по ГОСТ 17433-80
Рабочая температура, °C	от -20 до +80
Визуальный индикатор положения	открыто / закрыто
Ручное управление	маховик
Угол поворота, °	90 ± 5
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR
Присоединительная резьба подачи воздуха	G 1/4ʺ
Средний ресурс, циклов закрытие/открытие	300 000

Пневмопривод PA-DA-105-1

Габариты и размеры пневмопривода PA-DA-105-1:

Модель пневмопривода	PA-DA-105-1
A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
W, мм	200
J, мм	102
K, мм	70
L, мм	М10х16
M, мм	М8х13

Эскиз габаритов и размеров пневмопривода PA-DA-105-1

Технические параметры пневмораспределителя 4М310-08 220В:

Наименование	Значение
Конструкция	золотникового типа
Номинальное давление PN, Мпа (кг/см2)	1.2 (12)
Рабочее давление, бар	1.5…8
Рабочая среда	фильтрованный сжатый воздух
Температура окружающей среды, ⁰C	от +5 до +50
Частота срабатывания, циклов/с	5
Ручное дублирование	есть
Степень защиты, IP	65
Материал корпуса	анодированный алюминий
Время отклика , сек.	0.05

Пневмораспределитель 4М310-08 220В

Технические параметры концевых выключателей DN.ru APL-410N EX:

Наименование	Значение
Корпус	всепогодный IP65 взрывозащищенный Exd IIB T6
Полный угол поворот, °	90
Кабельные вводы	2 x NPT1/2″
Электрическое подключение	клеммы с винтовым зажимом 8 точек (0,05 – 2,5) мм2
Резьба кабельного ввода	2 x NPT1/2″
Тип визуального индикатора	двухцветная полусфера: ОТКРЫТО (Open) - желтый; ЗАКРЫТО (Closed) - красный
Переключатели/датчики	два механических переключателя два датчика приближения
Номинальное напряжение, В	250
Номинальный ток, А	10
Допустимая температура окружающей среды, °С	от -25 до +80
Срок службы, лет	10

Блок концевых выключателей DN.ru APL-410N EX

Габариты и размеры концевых выключателей DN.ru APL-410N EX:

Модель пневмораспределителя	APL-410N EX
A, мм	177
B, мм	174
C, мм	178
D, мм	101
E, мм	76
F, мм	57
G, мм	55
H, мм	23
I, мм	27
J, мм	3
K, мм	4
Ød1, мм	Ø5
Ød2, мм	Ø9.5

Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-410N EX
