Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается. Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей. |
Технические параметры кранов шаровых DN.ru КШМП 316.230-ISO Ду80-100 Ру40 полнопроходных муфтовых с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-10 AC220V и БКВ APL-510N EX:
| Наименование |
Значение |
| Давление номинальное PN, бар |
40 |
| Температура рабочей среды, °С |
от -20 до 230 |
| Тип устройства крана |
двухходовой |
| Применение |
теплоснабжение |
| Рабочая среда |
вода, воздух, пар, слабоагрессивная среда, масла, вода техническая, водно-гликолевые растворы, нефтепродукты |
| Присоединение к трубопроводу |
муфтовый (резьбовой) |
| Водоразборный |
нет |
| Тип проходного сечения |
полнопроходной |
| Класс герметичности |
A по ГОСТ 9544 |
| Тип управления |
С пневмоприводом |
| Присоединение |
Внутренняя резьба |
| Управление |
пневмопривод двойного действия |
| Наличие концевых выключателей |
есть |
| Наличие пневмораспределителя |
есть |
| Наличие электропневматического позиционера |
нет |
| Гарантия, г. |
1 |
| Страна производитель |
Россия |

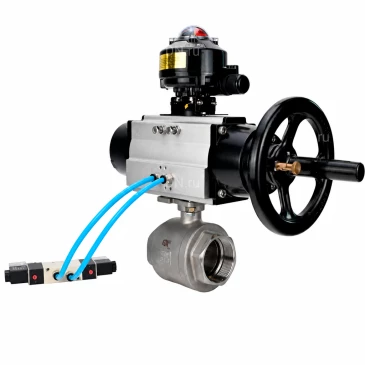

Краны шаровые DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80-100 Ру40, полнопроходные муфтовые, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-10 220В, с БКВ APL-510N EX |
Габариты и размеры кранов шаровых DN.ru КШМП 316.230-ISO Ду80-100 Ру40 полнопроходных муфтовых с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-10 AC220V и БКВ APL-510N EX:
| Типоразмер |
L, мм |
H, мм |
A, мм |
Е, мм |
| Ду80 |
169 |
103.5 |
495 |
200 |
| Ду100 |
204 |
122 |
495 |
200 |
|
Эскиз габариты и размеры кранов шаровых DN.ru КШМП 316.230-ISO Ду80-100 Ру40 полнопроходных муфтовых с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-10 AC220V и БКВ APL-510N EX |
Таблица деталей и материалов кранов шаровых DN.ru КШМП 316.230-ISO Ду80-100 Ру40 полнопроходных муфтовых с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-10 AC220V и БКВ APL-510N EX:
| № п/п |
Детали |
Материалы |
| 1,6 |
Корпус |
сталь 316 |
| 2,4 |
Уплотнение шара |
политетрафторэтилен PTFE |
| 3 |
Шар |
сталь 316 |
| 5 |
Уплотнительное кольцо |
политетрафторэтилен PTFE |
| 7 |
Шток |
сталь 316 |
| 8 |
Уплотнение штока |
VITON |
| 9 |
Гайка штока |
сталь 316 |
|
Эскиз деталей и материалов кранов шаровых DN.ru КШМП 316.230-ISO Ду80-100 Ру40 полнопроходных муфтовых с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-10 AC220V и БКВ APL-510N EX |
Технические параметры пневмопривода DN.ru PA-DA-105-1
| Наименование |
Значение |
| Модель |
PA-DA-105-1 |
| Конструкция |
двойного действия |
| Давление управления, бар |
2 ÷ 8 |
Пневмопривод DN.ru PA-DA-105-1 |
Габариты и размеры пневмопривода DN.ru PA-DA-105-1
| Модель пневмопривода |
PA-DA-105-1 |
| A, мм |
495 |
| A1, мм |
461.5 |
| B, мм |
133 |
| C, мм |
109.5 |
| D, мм |
153 |
| E, мм |
57.5 |
| F, мм |
64 |
| G, мм |
26 |
| H, мм |
80 |
| I, мм |
30 |
| N, мм |
22 |
| W, мм |
200 |
| J, мм |
102 |
| K, мм |
70 |
| L, мм |
М10х16 |
| M, мм |
М8х13 |
|
Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1 |
Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1
| № п/п |
Наименование детали |
Материал |
| 1 |
Индикаторный винт |
ABS (пластик) |
| 2 |
Индикатор положения |
ABS (пластик) |
| 3 |
Пружинный зажим |
Нержавеющая сталь 304 |
| 4 |
Шайба |
Нержавеющая сталь 304 |
| 5 |
Внешняя шайба |
Инженерный пластик |
| 6 |
Регулировочный винт |
Нержавеющая сталь 304 |
| 7 |
Гайка |
Нержавеющая сталь 304 |
| 8 |
Шайба |
Нержавеющая сталь 304 |
| 9 |
Корпус |
Экструдированный алюминивый сплав |
| 10 |
Поршень |
Литой под давлением алюминиевый сплав |
| 11 |
Уплотнительное кольцо поршня |
NBR |
| 12 |
Группа подшипников |
Инженерный пластик |
| 13 |
Уплотнительное кольцо торцевой крышки |
NBR |
| 14 |
Торцевая крышка |
Литой алюминиевый сплав, покрытый полиэфирной краской |
| 15 |
Винт крепежный |
Нержавеющая сталь 304 |
| 16 |
Шайба внутренняя |
Инженерный пластик |
| 17 |
Уплотнительное кольцо |
NBR |
| 18 |
Подшипник |
Инженерный пластик |
| 19 |
Фиксатор |
Легированная сталь |
| 20 |
Шестерня |
Легированная сталь |
| 21 |
Подшипник |
Инженерный пластик |
| 22 |
Уплотнительное кольцо |
NBR |
|
Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1 |
Технические параметры пневмораспределителя DN.ru 4V320-10
| Наименование |
Значение |
| Тип пневмораспределителя |
золотниковый |
| Модель пневмораспределителя |
4V320-10 |
| Рабочее давление, бар |
1.5 ÷ 8 |
| Напряжение питания |
220В |
| Частота срабатывания, цикл/сек |
5 |
Пневмораспределитель DN.ru 4V320-10 |
Габариты и размеры пневмораспределителя DN.ru 4V320-10
| Модель пневмораспределителя |
4V320-10 |
| A, мм |
71.9 |
| B, мм |
45 |
| C, мм |
94.4 |
| D, мм |
27 |
| E, мм |
69 |
| F, мм |
40 |
| H, мм |
82.4 |
| I, мм |
24 |
| K, мм |
40 |
| L, мм |
188.8 |
| M, мм |
69.4 |
| N, мм |
50 |
| O, мм |
82.4 |
| P, мм |
24 |
| S, мм |
20 |
| T, мм |
6.5 |
| U, мм |
2.4 |
| V, мм |
4 |
|
Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-10 |
Технические параметры блока концевых выключателей DN.ru APL-510N EX
| Наименование |
Значение |
| Модель блока концевых выключателей |
APL-510N EX |
| Степень защиты корпуса, IP |
65 |
| Срок службы, лет |
10 |
Блок концевых выключателей DN.ru APL-510N EX |
Габариты и размеры блока концевых выключателей DN.ru APL-510N EX
| Модель БКВ |
APL-510N EX |
| A, мм |
118 |
| B, мм |
118 |
| C, мм |
138,4 |
| D, мм |
17 |
| E, мм |
19 |
| F, мм |
7 |
| G, мм |
3 |
| H, мм |
4 |
| I, мм |
59 |
| J, мм |
59 |
| K, мм |
59 |
| L, мм |
59 |
| M, мм |
121,4 |
| Ød1, мм |
50 |
| Ød2, мм |
5 |
|
Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-510N EX |
| | | |
