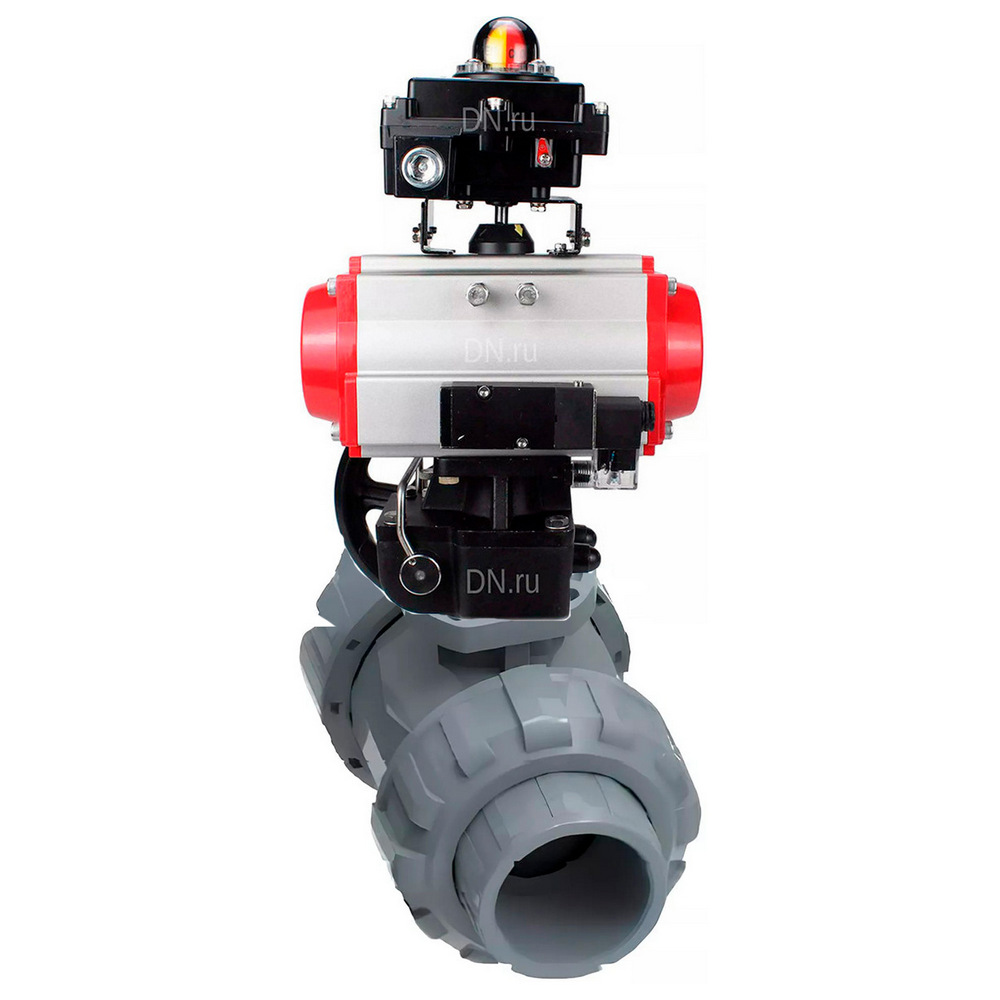

Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн32 Ру10 межфланцевый полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-052, пневмораспределителем 4V320-08 220В, ручным дублером MON1-250-T26-ISO и БКВ APL-510N EX

Кран шаровой применяется в качестве запорной арматуры для перекрытия потока рабочей среды в трубопроводах. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.

Пневмоприводы двойного действия DA используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Ручной дублер с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам.

Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры.

Технические параметры крана шарового DN.ru BV4242E-FP-GRM-ISO Дн32 Ру10:

• Давление номинальное PN - 10 бар
• Наружный диаметр Дн - 32 мм
• Тип присоединения - муфтовый (резьбовой)
• Среда - вода, воздух, сточные воды, нейтральные среды
• Тип управления - С пневмоприводом
• Применение - теплоснабжение
• Проход шара крана - полнопроходной
• Присоединение - клеевое
• Управление - пневмопривод двойного действия
• Класс герметичности - A по ГОСТ 9544
• Водоразборный - нет
• Тип устройства крана - двухходовой
• Крутящий момент на валу арматуры - 5 Нм
• Тип ISO-фланца арматуры - F05
• Размер вала арматуры (квадрат) - 11х11 мм
• Серия - BV4242E
• Страна производитель - Россия
• Гарантия - 12 мес.
• Вес - 8.704 кг

Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн32 Ру10 с пневмоприводом PA-DA-052, пневмораспределителем 4V320-08 220В, ручным дублером MON1-250-T26-ISO и БКВ APL-510N EX

Габариты и размеры крана шарового DN.ru BV4242E-FP-GRM-ISO Дн32 Ру10:

• D - 84.5 мм
• d - 32 мм
• d1 - 40.25 мм
• d2 - 40.05 мм
• L - 164 мм
• L1 - 33 мм
• L2 - 88 мм
• H1 - 103 мм
• H2 - 42.75 мм
• H3 - 12 мм
• F - 28 мм
• M - 20 мм
• I - М6
• C - 50 мм
• SxS - 11х11 мм

Эскиз габаритов и размеров крана шарового DN.ru BV4242E-FP-GRM-ISO Дн32 Ру10

Таблица деталей и материалов крана шарового DN.ru BV4242E-FP-GRM-ISO Дн32 Ру10:

Эскиз деталей и материалов крана шарового DN.ru BV4242E-FP-GRM-ISO Дн32 Ру10

Технические параметры пневмопривода DN.ru PA-DA-052:

• Тип пневмопривода - двойного действия
• Крутящий момент привода - 24 Нм
• Угол поворота привода - 90°
• Наличие ручного дублера - есть
• Взрывозащита корпуса - Exd IIB T6
• Тип ISO-фланца привода - F03, F05
• Размер штока - 11х11 мм
• Страна производитель - Китай
• Вес привода - 1.4 кг

Пневмопривод DN.ru PA-DA-052

Габариты и размеры пневмопривода DN.ru PA-DA-052:

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-052

Технические параметры пневмораспределителя DN.ru 4V320-08 220В:

• Тип пневмораспределителя - золотниковый
• Модель пневмораспределителя - 4V320-08 220В
• Рабочее давление - 1.5 ÷ 8 бар
• Максимальное давление - 8 бар
• Напряжение питания - 220В
• Рабочая среда - очищенный воздух (тонкость очистки 40 мкм)
• Частота срабатывания - 5 цикл/сек

Пневмораспределитель DN.ru 4V320-08 220В

Габариты и размеры пневмораспределителя DN.ru 4V320-08 220В:

Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-08 220В

Технические параметры ручного дублера DN.ru MON1-250-T26-ISO

• Модель ручного дублёра - MON1-250-T26-ISO
• Климатическое исполнение - У, УХЛ, Т, ОМ
• Передаточное соотношение- 26:1
• Вес - 3 кг.

Ручной дублер DN.ru MON1-250-T26-ISO

Габариты и размеры ручного дублера DN.ru MON1-250-T26-ISO:

Эскиз габаритов и размеров ручного дублера DN.ru MON1-250-T26-ISO

Технические параметры блока концевых выключателей APL-510N EX:

Блок концевых выключателей APL-510N EX

Габариты и размеры блока концевых выключателей APL-510N EX:

Эскиз габаритов и размеров блока концевых выключателей APL-510N EX
