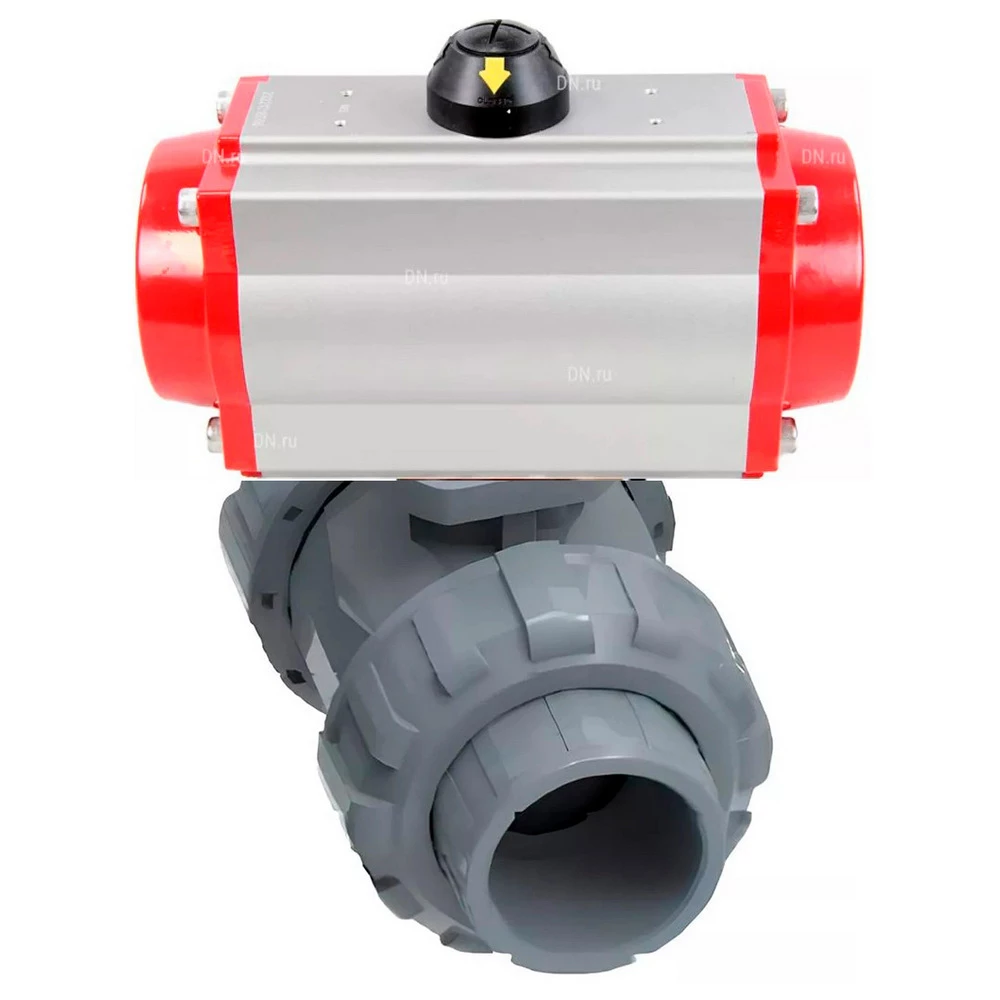

Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн32 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-052 двойного действия

Артикул: D160-63300

О товаре

Артикул:
D160-63300
Бренд:
DN.ru
Страна производитель:
Россия
Доступность товара:
Товар в наличии на складе либо у поставщика
Серия бренда:
BV4242E
Присоединение:
клеевое
Класс материала корпуса:
НПВХ
не указано
бронза
латунь
латунь никелированная
нержавеющая сталь
Низколегированная сталь
сталь
углеродистая сталь
чугун
Диаметр условный Ду(Dn), мм:
Диаметр в дюймах:
1 1/4″
не указано
1″
1 1/2″
1/2″
1/4″
1/8″
10″
12″
14″
16″
2″
2 1/2″
20″
24″
28″
3″
3 1/2″
3/4″
3/8″
32″
4″
5″
6″
7″
8″
½″
Давление условное Ру(Pn), бар:
Строительная длина, мм:
165
Проход шара:
полнопроходной
Таблица фигур:
не указано
10нж45фт
10нж45фт-01
10нж46фт
10нж46фт-01
10нж47фт-01
11б27п(т)1
11Б27п1
11Б27п11
11Б27п13
11Б27п17
11Б27п7
11б27фт1М
11С10ФТ
11с41п
11с42п
11с42фт (11с42п)
11с667п
11с67п
11с69п
11с70п
11с967п
Рабочая среда крана:
вода, воздух, нейтральные среды, сточные воды
Тип управления:
С пневмоприводом
под редуктор/привод
ручной
с редуктором
С электроприводом
Устройство крана:
двухходовой
Регулирующий
сливной
трехходовой
четырехходовой
Тип присоединения:
муфтовый (резьбовой)
Компрессионное
межфланцевый
муфтовый (резьбовой) / американка
муфтовый (резьбовой) / гайка
муфтовый (резьбовой) / обжимной
муфтовый (резьбовой) / под приварку
муфтовый (резьбовой) / пресс
муфтовый (резьбовой) / цапка
муфтовый (резьбовой) / штуцер
обжим (цанговый)
под приварку
Под приварку / цапка
Под приварку / штуцер
пресс
Фланцевый
Фланцевый / муфта
фланцевый / под приварку
Фланцевый / цапка
Корпус:
НПВХ
Уплотнение шара:
EPDM
не указано
NBR
PPL
PTFE
PTFE / Фторопласт / Тефлон
Резина
Температура:
45 ℃
Применение:
теплоснабжение
Класс герметичности:
A
Все характеристики
на 2026-12-31
11 222,17
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Кран шаровой применяется в качестве запорной арматуры для перекрытия потока рабочей среды в трубопроводах. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.

Пневмоприводы двойного действия DA используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.

Технические параметры крана шарового DN.ru BV4242E-FP-GRM-ISO Дн32 Ру10 с пневмоприводом PA-DA-052 двойного действия:

  • Давление номинальное PN - 10 бар
  • Диаметр наружный Дн - 32 мм
  • Тип присоединения - муфтовый (резьбовой)
  • Среда - вода, воздух, сточные воды, нейтральные среды
  • Тип управления - С пневмоприводом
  • Применение - теплоснабжение
  • Проход шара крана - полнопроходной
  • Присоединение - клеевое
  • Управление - пневмопривод двойного действия
  • Класс герметичности - A по ГОСТ 9544
  • Водоразборный - нет
  • Тип устройства крана - двухходовой
  • Тип ISO-фланца арматуры - F05
  • Размер вала арматуры (квадрат) - 11х11 мм
  • Серия - BV4242E
  • Страна производитель - Россия
  • Гарантия - 12 мес.
  • Вес - 2.104 кг

Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн32 Ру10 с пневмоприводом PA-DA-052 двойного действия

Габариты и размеры крана шарового DN.ru BV4242E-FP-GRM-ISO Дн32 Ру10 с пневмоприводом PA-DA-052 двойного действия:

  • D - 86.5 мм
  • L - 165 мм
  • H - 103 мм
  • F - 92 мм
  • L1 - 147 мм
 Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн32 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-052 двойного действия

Эскиз габаритов и размеров крана шарового DN.ru BV4242E-FP-GRM-ISO Дн32 Ру10 с пневмоприводом PA-DA-052 двойного действия

Таблица деталей и материалов крана шарового DN.ru BV4242E-FP-GRM-ISO Дн32 Ру10 с пневмоприводом PA-DA-052 двойного действия:

№ п/п Наименование детали Материал
1 Корпус UPVC (НПВХ - непластифицированный поливинилхлорид)
2 Шар UPVC (НПВХ - непластифицированный поливинилхлорид)
3/4/5/6 Кольцевые уплотнения EPDM
7 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн32 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-052 двойного действия

Эскиз деталей и материалов крана шарового DN.ru BV4242E-FP-GRM-ISO Дн32 Ру10 с пневмоприводом PA-DA-052 двойного действия

Технические параметры пневмопривода DN.ru PA-DA-052:

  • Крутящий момент привода - 24 Нм
  • Угол поворота привода - 90°
  • Наличие ручного дублера - нет
  • Длина пневмопривода - 147 мм
  • Ширина пневмопривода - 71.5 мм
  • Высота пневмопривода - 92 мм
  • Тип ISO-фланца привода - F03, F05
  • Размер штока - 11х11 мм
  • Страна производитель - Китай
  • Вес привода - 1.4 кг
 Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн32 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-052 двойного действия

Пневмопривод DN.ru PA-DA-052

Таблица деталей и материалов пневмопривода DN.ru PA-DA-052:

№ п/п Наименование детали Материал
1 Индикаторный винт АБС-пластик
2 Индикатор положения АБС-пластик
3 Пружинный зажим нержавеющая сталь 304
4 Металлическая шайба нержавеющая сталь 304
5 Прижимная шайба инженерный пластик
6 Корпус экструдированный алюминиевый сплав с твердым анодированием
7 Прижимная шайба инженерный пластик
8 Ограничитель легированная сталь
9 Уплотнительное кольцо вала верхнее NBR
10 Антифрикционное кольцо вала верхнее инженерный пластик
11 Вал легированная сталь никелированная
12 Антифрикционное кольцо вала нижнее инженерный пластик
13 Уплотнительное кольцо вала нижнее NBR
14 Заглушка NBR
15 Уплотнительное кольцо регулировочных винтов NBR
16 Шайба регулировочного винта нержавеющая сталь 304
17 Стопорная гайка регулировочного винта нержавеющая сталь 304
18 Винт регулировочный нержавеющая сталь 304
19 Поршень алюминиевый сплав, литой под давлением
20 Направляющая накладка поршня инженерный пластик
21 Антифрикционное кольцо поршня инженерный пластик
22 Уплотнительное кольцо поршня NBR
23 Комплект пружин пружинная сталь
24 Уплотнительное кольцо крышки NBR
25 Торцевая крышка литой алюминий с полиэфирным покрытием
26 Винт крышки нержавеющая сталь 304
27 Стопорный винт нержавеющая сталь 304
28 Адаптер углеродистая сталь
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн32 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-052 двойного действия

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-052

Аналоги

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду32, Ру10, применение - теплоснабжение, тип присоединения - муфтовый (резьбовой), проход шара крана - полнопроходной, класс материала корпуса - НПВХ, управление - пневмопривод двойного действия, водоразборный - нет, тип устройства крана - двухходовой
