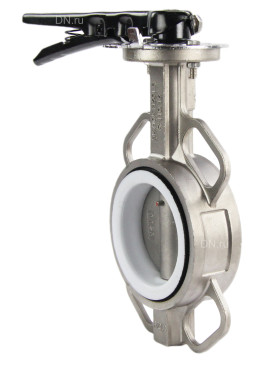

Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду200 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 17х17, F10

Name: Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду200 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 17х17, F10
Brand: DN.ru
Price: 71582 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D050-16322

Производитель: DN.ru, Россия

Серия бренда: WBV3232P-2W-Fb-H

Диаметр условный Ду(Dn): 200 мм

Давление условное Ру(Pn): 16 бар

Строительная длина: 64 мм

Температура рабочей среды максимальная: 180 °С

Тип присоединения: межфланцевый

Управление: рукоятка

Наличие концевых выключателей: нет

Класс материала корпуса:нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: PTFE

Класс герметичности: A

Тип ISO-фланца арматуры: F10

Все характеристики

Арт. D050-16322

Низкая цена

71 582 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие диаметры:

Ду40 13 457 ₽Ду50 13 507 ₽Ду65 14 853 ₽Ду80 17 984 ₽Ду100 31 427 ₽Ду125 34 045 ₽Ду150 44 144 ₽ду200 71 582 ₽Ду250 94 093 ₽Ду300 154 116 ₽

Для монтажа

шт. необходимо

x Гайка стальная М20 ГОСТ 5915-70 - Цена по запросу

x Болт стальной оцинкованный М20х150 ГОСТ 7798-70 - Цена по запросу

x Фланец воротниковый Россия Ду200 Ру16 корпус - сталь 20, тип 11, ряд 1, исполнение В, ГОСТ 33259-2015 - 3 964 ₽

Итого за комплект

Цена по запросу

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Затвор дисковый поворотный DN.ru предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Параметры затвора DN.ru WBV3232P-2W-Fb-H Ду200

Диаметр номинальный DN - 200 мм
Давление номинальное PN - 16 бар
Тип управления - Ручной (рукоятка, редуктор)
Тип присоединения - межфланцевый
Выходной крутящий момент - 400 Нм
Температура рабочей среды - от -29℃ до 180℃
Цвет затвора - серый
Наличие блока концевых выключателей - нет
Наличие ручного дублера - нет
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - Нержавеющая сталь AISI 316L/03Х16Н15М3
Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3
Тип уплотнения - PTFE
Вес запорной арматуры - 11.5 кг
Вес - 11.5 кг
Размер штока, мм - 17х17
Страна производитель затвора - Россия
Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду200 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 17х17, F10

Габаритные и установочные размеры затвора DN.ru WBV3232P-2W-Fb-H Ду200:

DN - 200 мм
H1 - 177 мм
H2 - 260 мм
H3 - 36 мм
Dм - 234 мм
Dк - 255 мм
L - 64 мм
S - 17 мм
ØK - 102 мм
ØC - 295 мм
n - Ød - 4 - 23 мм

Эскиз Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду200 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 17х17, F10

Эскиз затвора DN.ru WBV3232P-2W-Fb-H Ду200

Материалы деталей затвора DN.ru WBV3232P-2W-Fb-H Ду200:

№	Наименование	Материал
1	Корпус	Нержавеющая сталь AISI 316L
2	Манжета	PTFE
3	Диск	Нержавеющая сталь AISI 316L
4	Шток	Нержавеющая сталь AISI 316L

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

Декларация о соответствии на затворы дисковые поворотные DN.ru

Паспорт на затворы дисковые поворотные DN.ru WBVx32x-2W-Fb-H Ду40-300 Ру16 нержавеющая/углеродистая сталь, межфланцевые

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду200, Ру16, тип присоединения - межфланцевый, класс материала корпуса - нержавеющая сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - PTFE, управление - рукоятка

Затворы по выборке: Ду200, Ру16, тип присоединения - межфланцевый, класс материала корпуса - нержавеющая сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - ptfe, тип управления - Ручной (рукоятка, редуктор), управление - рукоятка

Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду200 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 17х17, F10

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3232P-2W-Fb-H

Диаметр условный: 200 мм

Давление условное: 16 бар

Строительная длина: 64 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: межфланцевый

Управление: рукоятка

Класс материала корпуса: нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: PTFE

Применение: вода, воздух, сточные воды, вода техническая

Вес: 11.50 кг

Категория: Затворы с рукояткой

Артикул: D050-16322
