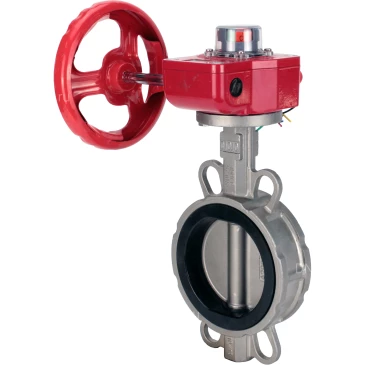

Затворы дисковые поворотные DN.ru WBV3131N-2W-Fb Ду50-250 Ру16, нержавеющая сталь 304, уплотнение - NBR, с редуктором DN.ru HGBF RQN с индикатором положения и датчиком обратной связи

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.
Редуктор DN.ru HGBF позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками.

Технические характеристики затворов дисковых поворотных DN.ru WBV3131N-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, NBR:

Характеристика	Значение
Тип затвора	поворотный дисковый
Диаметр	50-300 мм
Давление номинальное	16 бар
Температура рабочей среды	от -10 до +90°C
Применение	водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
Тип присоединения	межфланцевый
Тип управления	Ручной (рукоятка, редуктор)
Класс герметичности	A
Страна производитель	Россия
Срок службы	10 лет
Гарантия	12 мес.

Затворы дисковые поворотные DN.ru WBV3131N-2W-Fb Ду50-250 Ру16, нержавеющая сталь 304, уплотнение - NBR, с редуктором DN.ru HGBF RQN с индикатором положения и датчиком обратной связи

Технические характеристики редукторов DN.ru HGBF RQN:

Характеристика	Значение
Температура рабочей среды	от-30 до +120 °C
Применение	водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
Тип присоединения	ISO 5211

Редукторы DN.ru HGBF RQN

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV3131N-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, NBR:

Диаметр	A, мм	B, мм	C, мм	PCD, мм	ØD, мм	H, мм	Q°
DN50	72.5	130.5	43	125	19	220	45
DN65	77.5	146.5	46	145	19	220	45
DN80	92	156	46	160	19	220	22.5
DN100	109	168.5	52	180	19	260	22.5
DN125	127	190.5	56	210	19	260	22.5
DN150	141	213.5	56	240	23	260	22.5
DN200	166	246.5	60	295	23	-	15
DN250	203	283	68	355	28	-	15
DN300	236	318	78	410	28	-	15

Эскиз габаритов затворов дисковых поворотных DN.ru WBV3131N-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, NBR

Габаритные и установочные размеры редукторов DN.ru HGBF RQN:

Модель	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	H, мм	d1, мм	D2, мм	D3, мм
HGB-1	165	127	84	66	12	47	73	35	81	50/70
HGB-2	185	142	102	79	12	52	78	42	92	70(89)
HGB-3	250	190	140	112	16	68	108	55	125	70/102/125
HGB-4	300	220	164	120	20	71	111	70	140	102/140(125)

Эскиз габаритов редукторов DN.ru HGBF RQN

Материалы деталей затворов дисковых поворотных DN.ru WBV3131N-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, NBR:

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь 304
2	Диск	нержавеющая сталь 304
3	Седловое уплотнение	NBR
4	Шток	нержавеющая сталь SS 416
5	Рукоятка	углеродистая сталь

Эскиз материалов затворов дисковых поворотных DN.ru WBV3131N-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, NBR

Конструкция редукторов DN.ru HGBF RQN:

№	Наименование	Материал
1	Прозрачная крышка индикатора	смола PC Pllycarton
2	Винт	сталь 304
3	Винт	сталь 304
4	Крышка	алюминий ADC 12
5	Червячный редуктор	чугун QT450
6	Регулировочный винт	сталь 304
7	Стойка	сталь 45
8	Чехол	бутадиен-акрилонитиловый каучук
9	Втулка	PZ2175 на основе кетонов
10	Подшипник	легированная сталь
11	Корпус	алюминий ADC 12
12	Подшипник	легированная сталь
13	Сальник	резина
14	Шайба	сталь 304
15	Винт	сталь 304
16	Ось	сталь 45
17	Концевой выключатель	-
18	Уплотнительное кольцо	бутадиен-акрилонитиловый каучук

Эскиз редукторов DN.ru HGBF RQN
