Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-H Дн50-200 Ру10 межфланцевые, корпус - UPVC (НПВХ), диск - UPVC (НПВХ), уплотнение

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.

Технические характеристики затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-H Дн50-200 Ру10:

Наименование	Значение
Наружный диаметр Дн, мм	50-200
Номинальное давление PN, бар	10
Температура рабочей среды, ⁰C	от 0 до +45
Рабочая среда	вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C	от 0 до +40
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Тип управления	рукоятка
Присоединение к трубопроводу	межфланцевое
Сферы применения	системы водоснабжения, водоподготовки, канализации, промышленные трубопроводы

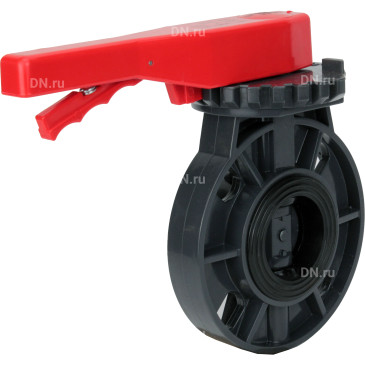

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-H Дн50-200 Ру10

Габариты и размеры затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-H Дн50-200 Ру10:

Модель	Дн50	Дн65	Дн80	Дн100	Дн125	Дн150	Дн200
D, мм	158	179	195	226.5	253.5	280	340
D1, мм	120.5	130.5	154	181	208	234	291.5
L1, мм	202	202	236	236	310	310	310
L, мм	45	45	48	54	63	69	89
H, мм	225	243	278	318	364	391	468
H1, мм	98	110	131	155	169	185	231
H2, мм	145	157	181	205	237	253	299
n–Ød, шт-мм	4–Ø19.3*24.5	4–Ø19.3*24.5	8–Ø20*24	8–Ø20*27	4–Ø23*27.5	4–Ø23*28	4–Ø23*28.5

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-H Дн50-200 Ру10 межфланцевые, корпус - UPVC (НПВХ), диск - UPVC (НПВХ), уплотнение - EPDM, с рукояткой

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-H Дн50-200 Ру10

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-H Дн50-200 Ру10:

№ п/п	Наименование	Материал
1	Корпус	UPVC (НПВХ)
2	Диск	UPVC (НПВХ)
3	Седловое уплотнение	EPDM
4	Шток	сталь 45
5	Уплотнение штока	EPDM
6	Рукоятка	пластик ABS

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-H Дн50-200 Ру10
