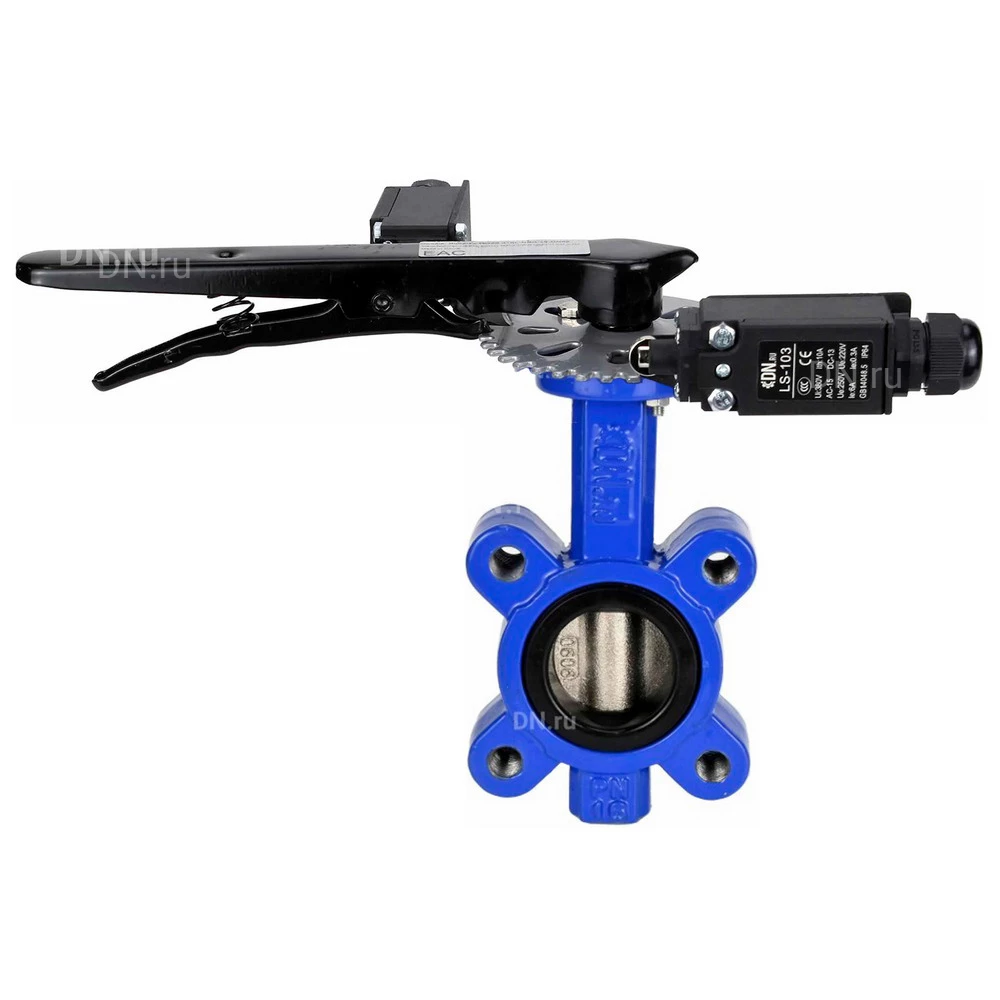

Затворы дисковые поворотные DN.ru WBV1616N-2W-Fb-H Ду50-150 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR, с рукояткой и двумя концевыми датчиками LS-103 250В купить в Москве и РФ

Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Концевые датчики предназначены для контроля положения диска поворотных дисковых затворов с рукояткой (редуктором) в системах управления и автоматизации. В основе принципа работы концевого выключателя лежит механическое воздействие на актуатор, в результате которого происходит замыкание или размыкание электрической цепи.

Технические характеристики затворов дисковых поворотных DN.ru WBV1616N-2W-Fb-H Ду50-150 Ру16 LUG с рукояткой и двумя концевыми датчиками LS-103 250В:

Наименование	Значение
Рабочее давление PN, бар	16
Температура рабочей среды t, ⁰C	от -10 до +90
Рабочая среда	вода, минеральные масла, углеводороды, масла, жиры
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Срок службы, лет	10
Средний ресурс, циклов открытия/закрытия	60 000 (при неагрессивной среде и средних значениях давления и температуры)

Затворы дисковые поворотные DN.ru WBV1616N-2W-Fb-H Ду50-150 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR, с рукояткой и двумя концевыми датчиками LS-103 250В

Габариты и размеры затворов дисковых поворотных DN.ru WBV1616N-2W-Fb-H Ду50-150 Ру16 LUG с рукояткой и двумя концевыми датчиками LS-103 250В:

Модель	A, мм	B, мм	C, мм	D, мм	N-M
Ду50	72.5	130.5	43	125	4-М16
Ду65	77.5	146.5	46	145	4-М16
Ду80	92	156	46	160	8-М16
Ду100	109	168.5	52	180	8-М16
Ду125	127	190.5	56	210	8-М16
Ду150	141	213.5	56	240	8-М20

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV1616N-2W-Fb-H Ду50-150 Ру16 LUG с рукояткой и двумя концевыми датчиками LS-103 250В

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV1616N-2W-Fb-H Ду50-150 Ру16 LUG с рукояткой и двумя концевыми датчиками LS-103 250В:

№	Детали	Материал
1	Корпус	чугун QT450 (аналог ВЧ 45)
2	Диск	чугун QT450 (аналог ВЧ 45)
3	Седловое уплотнение	NBR
4	Шток	нержавеющая сталь AISI 316 (аналог 08Х17Н13М2)

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV1616N-2W-Fb-H Ду50-150 Ру16 LUG с рукояткой и двумя концевыми датчиками LS-103 250В

Технические параметры концевого датчика DN.ru LS-103:

Характеристика	Значение
Модель концевого датчика	LS-103
Номинальное напряжение	250В
Максимальный коммутируемый ток	6А
Частота	50 Гц
Конфигурация контактов	Н/З + Н/О мгновенного действия
Температура окружающей среды	от -5℃ до +65℃
Степень защиты	IP64
Материал корпуса	пластик
Движение головной части	линейное (плунжер)
Допустимая влажность	95%
Контактное сопротивление	25 МОм (начальное значение)
Номинальное сопротивление изоляции	100 МОм (500В постоянного тока)
Кабельный ввод	макс. Ø12 мм

Концевой датчик DN.ru LS-103

Габариты и размеры концевого датчика DN.ru LS-103:

Модель	A, мм	B, мм	C, мм	D, мм	E, мм
LS-103	30	30	53	30.5	24

Эскиз габаритов и размеров концевого датчика DN.ru LS-103
