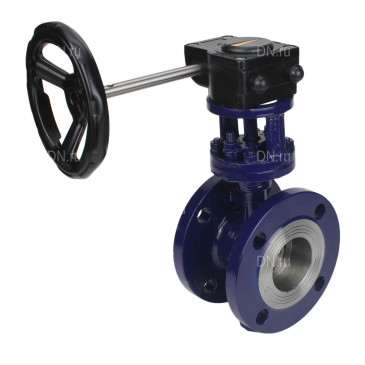

Затворы дисковые поворотные с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду50-250 Ру25 корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - METAL, с редуктором DN.ru HAM
Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду50 Ру25 корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - METAL, с редуктором DN.ru HAM RQN1-180Z-T40
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3EX-3432M-1W-F-ISO
Диаметр условный: 50 мм
Давление условное: 25 бар
Строительная длина: 108 мм
Температура рабочей среды макс.: 425 °С
Тип присоединения: фланцевый
Управление: редуктор
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: Металл
Применение: вода, воздух, пар, нефть, нефтепродукты, агрессивная среда, природный газ, газообразные среды
Вес: 10.20 кг
Категория: Затворы с редуктором
Артикул: D050-55819
Доставим в город Москва:
В наличии:
36 497
₽
$
€
?
до 2024-12-04
Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду65 Ру25 корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - METAL, с редуктором DN.ru HAM RQN1-180Z-T40
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3EX-3432M-1W-F-ISO
Диаметр условный: 65 мм
Давление условное: 25 бар
Строительная длина: 112 мм
Температура рабочей среды макс.: 425 °С
Тип присоединения: фланцевый
Управление: редуктор
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: Металл
Применение: вода, воздух, пар, нефть, нефтепродукты, агрессивная среда, природный газ, газообразные среды
Вес: 12.20 кг
Категория: Затворы с редуктором
Артикул: D050-55820
Доставим в город Москва:
В наличии:
40 709
₽
$
€
?
до 2024-12-04
Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду80 Ру25 корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - METAL, с редуктором DN.ru HAM RQN1-180Z-T40
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3EX-3432M-1W-F-ISO
Диаметр условный: 80 мм
Давление условное: 25 бар
Строительная длина: 114 мм
Температура рабочей среды макс.: 425 °С
Тип присоединения: фланцевый
Управление: редуктор
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: Металл
Применение: вода, воздух, пар, нефть, нефтепродукты, агрессивная среда, природный газ, газообразные среды
Вес: 13.20 кг
Категория: Затворы с редуктором
Артикул: D050-55821
Доставим в город Москва:
В наличии:
45 777
₽
$
€
?
до 2024-12-04
Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду100 Ру25 корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - METAL, с редуктором DN.ru HAM RQN3-540Z-T36
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3EX-3432M-1W-F-ISO
Диаметр условный: 100 мм
Давление условное: 25 бар
Строительная длина: 127 мм
Температура рабочей среды макс.: 425 °С
Тип присоединения: фланцевый
Управление: редуктор
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: Металл
Применение: вода, воздух, пар, нефть, нефтепродукты, агрессивная среда, природный газ, газообразные среды
Вес: 22.80 кг
Категория: Затворы с редуктором
Артикул: D050-55822
Доставим в город Москва:
В наличии:
60 439
₽
$
€
?
до 2024-12-04
Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду125 Ру25 корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - METAL, с редуктором DN.ru HAM RQN3-540Z-T36
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3EX-3432M-1W-F-ISO
Диаметр условный: 125 мм
Давление условное: 25 бар
Строительная длина: 140 мм
Температура рабочей среды макс.: 425 °С
Тип присоединения: фланцевый
Управление: редуктор
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: Металл
Применение: вода, воздух, пар, нефть, нефтепродукты, агрессивная среда, природный газ, газообразные среды
Вес: 33.80 кг
Категория: Затворы с редуктором
Артикул: D050-55823
Доставим в город Москва:
В наличии:
70 223
₽
$
€
?
до 2024-12-04
Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду150 Ру25 корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - METAL, с редуктором DN.ru HAM RQN4-675Z-T36
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3EX-3432M-1W-F-ISO
Диаметр условный: 150 мм
Давление условное: 25 бар
Строительная длина: 140 мм
Температура рабочей среды макс.: 425 °С
Тип присоединения: фланцевый
Управление: редуктор
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: Металл
Применение: вода, воздух, пар, нефть, нефтепродукты, агрессивная среда, природный газ, газообразные среды
Вес: 40.80 кг
Категория: Затворы с редуктором
Артикул: D050-55824
Доставим в город Москва:
В наличии:
95 025
₽
$
€
?
до 2024-12-04
Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду200 Ру25 корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - METAL, с редуктором DN.ru HAM RQN5-1500Z-T50
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3EX-3432M-1W-F-ISO
Диаметр условный: 200 мм
Давление условное: 25 бар
Строительная длина: 152 мм
Температура рабочей среды макс.: 425 °С
Тип присоединения: фланцевый
Управление: редуктор
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: Металл
Применение: вода, воздух, пар, нефть, нефтепродукты, агрессивная среда, природный газ, газообразные среды
Вес: 65.00 кг
Категория: Затворы с редуктором
Артикул: D050-55825
Доставим в город Москва:
В наличии:
111 641
₽
$
€
?
до 2024-12-04
Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду250 Ру25 корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - METAL, с редуктором DN.ru HAM RQN5-1500Z-T50
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3EX-3432M-1W-F-ISO
Диаметр условный: 250 мм
Давление условное: 25 бар
Строительная длина: 165 мм
Температура рабочей среды макс.: 425 °С
Тип присоединения: фланцевый
Управление: редуктор
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: Металл
Применение: вода, воздух, пар, нефть, нефтепродукты, агрессивная среда, природный газ, газообразные среды
Вес: 87.00 кг
Категория: Затворы с редуктором
Артикул: D050-55826
Доставим в город Москва:
В наличии:
146 661
₽
$
€
?
до 2024-12-04
|
Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Конструкция с тройным эксцентриситетом позволяет уменьшить трение в точках контакта диска и седла, что повышает надежность и срок службы данного затвора. При данной схеме шток смещен относительно центральной оси диска и центральной оси трубопровода, а уплотняющие поверхности имеют несимметричную форму. Комбинация трех смещений в момент прижима и размыкания уплотнительных поверхностей обеспечивает полное отсутствие трения уплотнительных поверхностей, способствуя минимизации износа седла и уплотнения в течение всего срока службы затвора. Редуктор DN.ru HAM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические характеристики затворов дисковых поворотных с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду50-250 Ру25:
|
Затворы дисковые поворотные с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду50-250 Ру25 корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - METAL, с редуктором DN.ru HAM |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические характеристики редукторов DN.ru HAM:
|
Редукторы DN.ru HAM |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Габаритные и установочные размеры затворов дисковых поворотных с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду50-250 Ру25:
|
Эскиз габаритов затворов дисковых поворотных с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду50-250 Ру25 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Габаритные и установочные размеры редукторов DN.ru HAM:
|
Эскиз габаритов редукторов DN.ru HAM |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Материалы деталей затворов дисковых поворотных с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду50-250 Ру25:
|
Эскиз материалов затворов дисковых поворотных с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду50-250 Ру25 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Конструкция редукторов DN.ru HAM:
|
Эскиз редукторов DN.ru HAM |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
