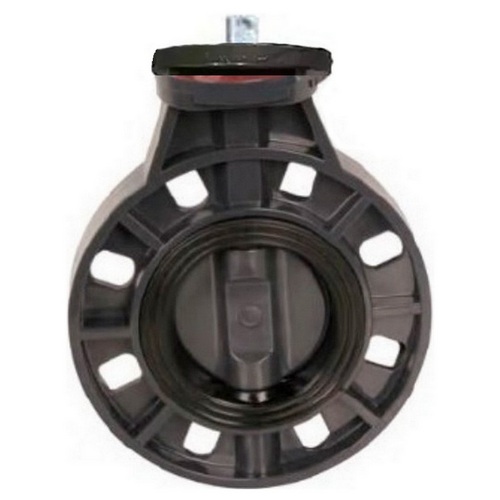

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - UPVC (НПВХ), диск - UPVC (НПВХ), уплотнение - EPDM, с ISO-фланцем и голым штоком квадратным

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.

Технические характеристики затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10:

Наименование Значение
Наружный диаметр Дн, мм 50-200
Номинальное давление PN, бар 10
Температура рабочей среды, ⁰C от 0 до +45
Рабочая среда вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C от 0 до +40
Направление потока двустороннее
Класс герметичности A ГОСТ 9544-2015
Присоединение к трубопроводу межфланцевое
Сферы применения системы водоснабжения, водоподготовки, канализации, промышленные трубопроводы
Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - UPVC (НПВХ), диск - UPVC (НПВХ), уплотнение - EPDM, с ISO-фланцем и голым штоком квадратным

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10

Габариты и размеры затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10:

Модель Дн50 Дн65 Дн80 Дн100 Дн125 Дн150 Дн200
D, мм 158 179 195 226.5 253.5 280 340
D1, мм 120.5 130.5 154 181 208 234 291.5
L, мм 45 45 48 54 63 69 89
H1, мм 98 110 131 155 169 185 231
n–Ød, шт-мм 4–Ø19.3*24.5 4–Ø19.3*24.5 8–Ø20*24 8–Ø20*27 4–Ø23*27.5 4–Ø23*28 4–Ø23*28.5
ØD, мм 65 65 65 90 90 90 125
ØD1, мм 50 50 50 70 70 70 102
ØD2, мм 35.5 35.5 35.5 55.5 55.5 55.5 70.5
h, мм 3.5 3.5 3.5 3.5 3.5 3.5 3.5
H, мм 32 32 32 32 32 32 45
BxB, мм 9х9 9х9 9х9 11х11 14х14 14х14 17х17
N–Ød, шт-мм 4–8 4–8 4–8 4–10 4–10 4–10 4–12
Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - UPVC (НПВХ), диск - UPVC (НПВХ), уплотнение - EPDM, с ISO-фланцем и голым штоком квадратным

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10:

№ п/п Наименование Материал
1 Корпус UPVC (НПВХ)
2 Диск UPVC (НПВХ)
3 Седловое уплотнение EPDM
4 Шток сталь 45
5 Уплотнение штока EPDM
Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - UPVC (НПВХ), диск - UPVC (НПВХ), уплотнение - EPDM, с ISO-фланцем и голым штоком квадратным

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10
