Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-ISO-H Ду50-300 Ру25 межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Технические параметры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H Ду50-300 Ру25

Характеристика	Значение
Номинальное давление PN, бар	25
Температура рабочей среды t, ⁰C	от -20 до +120
Рабочая среда	вода, морская вода, сточные воды, пульпа с содержанием взвешенных частиц до 5%, спирты, неорганические кислоты невысокой концентрации, гликоли, щелочи, полярные растворители, кетоны.
Направление потока	двустороннее
Класс герметичности	«A» ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Материал корпуса	чугун QT450 (аналог ВЧ45)
Материал диска	нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
Материал уплотнения	EPDM
Сферы применения	системы отопления и водоснабжения, промышленные трубопроводы
Срок службы, лет	10

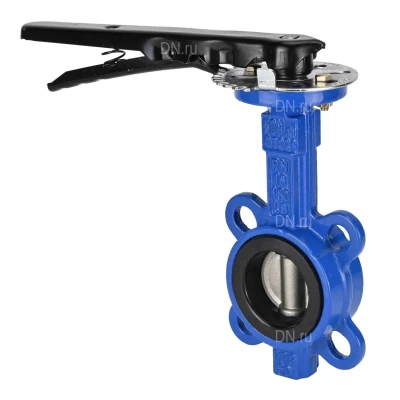

Изображение затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H Ду50-300 Ру25

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H Ду50-300 Ру25

Размер	L, мм	L1, мм	H1, мм	H2, мм	H3, мм	ØD, мм	ØPCD, мм	n–Ød
Ду50	43	175	73	115	141	98	125	4–19
Ду65	46	175	83	122	148	115	145	8–19
Ду80	46	175	93	130	156	128.7	160	8–19
Ду100	52	225	110	150	176	145	190	8–23
Ду125	56	225	127	162	188	180	220	8–28
Ду150	56	225	150	190	216	207	250	8–28
Ду200	60	350	176	230	266	260.8	310	12–28
Ду300	78		248	315		365.7	430	16–31
Ду250	68	350	214.5	265	291	315	370	12–31

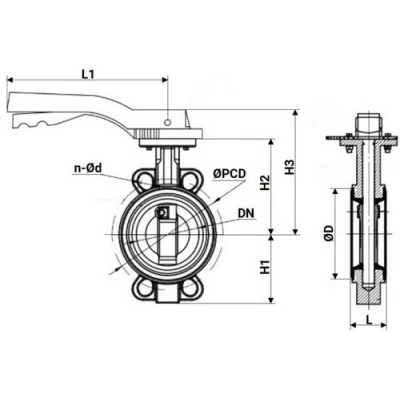

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H Ду50-300 Ру25

Деталировка затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H Ду50-300 Ру25

№	Наименование детали	Материал
1	Корпус	чугун QT450 (аналог ВЧ45)
2	Седловое уплотнение	EPDM
3	Диск	сталь нержавеющая CF8/AISI304 (аналог 08Х18Н10)
4	Штифт	сталь нержавющая 14Cr17Ni2 (14Х17Н2)
5	Шток	сталь нержавеющая 20Cr13 (аналог 12Х13)
6	Уплотнительное кольцо	EPDM
7	Болт	сталь нержавеющая А2-70 (аналог 08Х18Н10)
8	Шайба	сталь нержавеющая А2-70 (аналог 08Х18Н10)
9	Гайка	сталь нержавеющая А2-70 (аналог 08Х18Н10)
10	Рукоятка	алюминиевый сплав
11	Винт	сталь нержавеющая А2-70 (аналог 08Х18Н10)

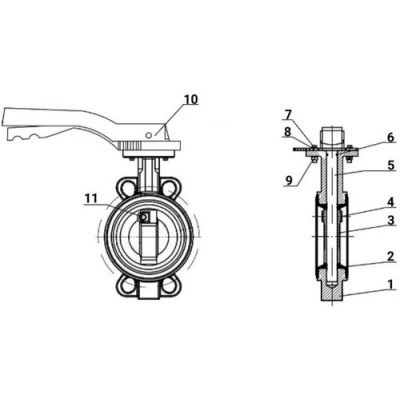

Эскиз деталировки затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H Ду50-300 Ру25
