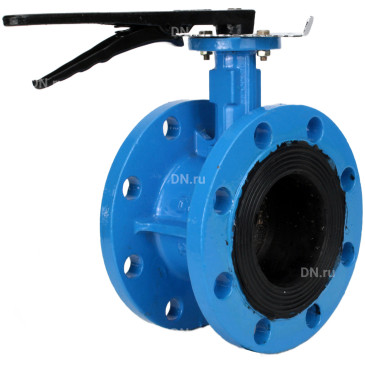

Затворы дисковые поворотные DN.ru WBV1331E-2W-F-H Ду50-200 Ру16 фланцевые, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, управление - рукоятка, с ISO-фланцем

Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду50 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с рукояткой, с ISO-фланцем F05, квадрат штока 9х9
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду50 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с рукояткой, с ISO-фланцем F05, квадрат штока 9х9
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1331E-2W-F-H
Диаметр условный: 50 мм
Давление условное: 16 бар
Строительная длина: 108 мм
Температура рабочей среды макс.: 130 °С
Тип присоединения: фланцевый
Управление: рукоятка
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 4.80 кг
Категория: Затворы с рукояткой
Артикул: D050-24487
Доставим в город Москва:
В наличии:
8 609 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду65 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с рукояткой, с ISO-фланцем F05, квадрат штока 9х9
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду65 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с рукояткой, с ISO-фланцем F05, квадрат штока 9х9
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1331E-2W-F-H
Диаметр условный: 65 мм
Давление условное: 16 бар
Строительная длина: 112 мм
Температура рабочей среды макс.: 130 °С
Тип присоединения: фланцевый
Управление: рукоятка
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 6.75 кг
Категория: Затворы с рукояткой
Артикул: D050-24488
Доставим в город Москва:
В наличии:
10 199 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду80 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с рукояткой, с ISO-фланцем F05, квадрат штока 9х9
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду80 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с рукояткой, с ISO-фланцем F05, квадрат штока 9х9
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1331E-2W-F-H
Диаметр условный: 80 мм
Давление условное: 16 бар
Строительная длина: 114 мм
Температура рабочей среды макс.: 130 °С
Тип присоединения: фланцевый
Управление: рукоятка
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 7.60 кг
Категория: Затворы с рукояткой
Артикул: D050-24489
Доставим в город Москва:
В наличии:
11 443 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду100 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с рукояткой, с ISO-фланцем F07, квадрат штока 11х11
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду100 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с рукояткой, с ISO-фланцем F07, квадрат штока 11х11
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1331E-2W-F-H
Диаметр условный: 100 мм
Давление условное: 16 бар
Строительная длина: 127 мм
Температура рабочей среды макс.: 130 °С
Тип присоединения: фланцевый
Управление: рукоятка
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 8.15 кг
Категория: Затворы с рукояткой
Артикул: D050-24490
Доставим в город Москва:
В наличии:
14 069 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду125 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с рукояткой, с ISO-фланцем F07, квадрат штока 14х14
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду125 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с рукояткой, с ISO-фланцем F07, квадрат штока 14х14
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1331E-2W-F-H
Диаметр условный: 125 мм
Давление условное: 16 бар
Строительная длина: 140 мм
Температура рабочей среды макс.: 130 °С
Тип присоединения: фланцевый
Управление: рукоятка
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 11.60 кг
Категория: Затворы с рукояткой
Артикул: D050-24491
Доставим в город Москва:
В наличии:
17 854 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду150 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с рукояткой, с ISO-фланцем F07, квадрат штока 14х14
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду150 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с рукояткой, с ISO-фланцем F07, квадрат штока 14х14
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1331E-2W-F-H
Диаметр условный: 150 мм
Давление условное: 16 бар
Строительная длина: 140 мм
Температура рабочей среды макс.: 130 °С
Тип присоединения: фланцевый
Управление: рукоятка
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 13.95 кг
Категория: Затворы с рукояткой
Артикул: D050-24492
Доставим в город Москва:
В наличии:
21 615 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду200 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с рукояткой, с ISO-фланцем F10, квадрат штока 17х17
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду200 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с рукояткой, с ISO-фланцем F10, квадрат штока 17х17
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1331E-2W-F-H
Диаметр условный: 200 мм
Давление условное: 16 бар
Строительная длина: 152 мм
Температура рабочей среды макс.: 130 °С
Тип присоединения: фланцевый
Управление: рукоятка
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 21.40 кг
Категория: Затворы с рукояткой
Артикул: D050-24493
Доставим в город Москва:
В наличии:
34 233 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Общие технические характеристики затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-200 Ру16 чугунных фланцевых с рукояткой

Характеристика Значение
1 Номинальный диаметр Ду, мм 50 - 200
2 Номинальное давление Ру, бар 16
3 Температура рабочей среды, ⁰C от -25 до +130
4 Рабочая среда холодная и горячая вода, воздух без примесей масла и жира, иные среды нейтральные к материалам
5 Направление потока двустороннее
6 Класс герметичности по ГОСТ 9544-2015 A
7 Тип управления рукоятка
8 Присоединение к трубопроводу фланцевое
9 Материал корпуса чугун GGG40
10 Сферы применения системы отопления и водоснабжения, промышленные трубопроводы
11 Срок службы, лет 10
Затворы дисковые поворотные DN.ru WBV1331E-2W-F-H Ду50-200 Ру16 фланцевые, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, управление - рукоятка, с ISO-фланцем

Затворы дисковые поворотные DN.ru WBV1331E-2W-F-H Ду50-200 Ру16 фланцевые, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, управление - рукоятка, с ISO-фланцем

Общие массо-габаритные параметры затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-200 Ру16 чугунных фланцевых с рукояткой

Модель L, мм L1, мм D, мм D1, мм D2, мм n-d, шт-мм Вес, кг
Ду50 108 230 165 125 99 4-18 4,8
Ду65 112 230 185 145 118 4-18 6,75
Ду80 114 230 200 160 132 8-18 7,6
Ду100 127 230 220 180 156 8-18 8,15
Ду125 140 280 250 210 184 8-18 11,6
Ду150 140 280 285 240 211 8-22 13,95
Ду200 152 380 340 295 266 12-22 21,4
Затворы дисковые поворотные DN.ru WBV1331E-2W-F-H Ду50-200 Ру16 фланцевые, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, управление - рукоятка, с ISO-фланцем

Эскиз размеров затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-200 Ру16 чугунных фланцевых с рукояткой

Общие детали и материалы затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-200 Ру16 чугунных фланцевых с рукояткой

Наименование детали Материал
1 Корпус чугун GGG40
2 Диск нержавеющая сталь 304
3 Седловое уплотнение EPDM
4 Шток нержавеющая сталь SS 420
5 Рукоятка чугун GGG40
Затворы дисковые поворотные DN.ru WBV1331E-2W-F-H Ду50-200 Ру16 фланцевые, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, управление - рукоятка, с ISO-фланцем

Эскиз деталей затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-200 Ру16 чугунных фланцевых с рукояткой
