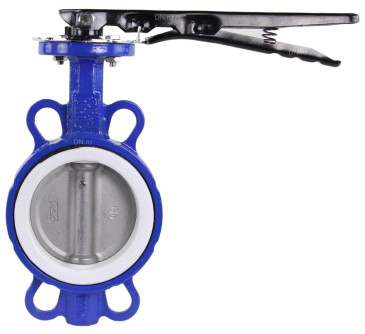

Затворы дисковые поворотные DN.ru WBV3432P-2W-Fb-H Ду40-300 Ру16, корпус -сталь WCB, диск - сталь 316L, уплотнение - PTFE, рукоятка/редуктор

затворы ptfe
Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду40 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 9х9, F05
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3432P-2W-Fb-H
Диаметр условный: 40 мм
Давление условное: 16 бар
Строительная длина: 33 мм
Температура рабочей среды макс.: 180 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: PTFE
Применение: вода, воздух, сточные воды, вода техническая
Вес: 2.00 кг
Категория: Затворы с рукояткой
Артикул: D050-16345
Доставим в город Москва:
В наличии:
5 573 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
затворы ptfe
Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду50 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 9х9, F05
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3432P-2W-Fb-H
Диаметр условный: 50 мм
Давление условное: 16 бар
Строительная длина: 45 мм
Температура рабочей среды макс.: 180 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: PTFE
Применение: вода, воздух, сточные воды, вода техническая
Вес: 2.00 кг
Категория: Затворы с рукояткой
Артикул: D050-16346
Доставим в город Москва:
В наличии:
7 428 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
затвор стальной фланцевый
Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду65 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 9х9, F05
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3432P-2W-Fb-H
Диаметр условный: 65 мм
Давление условное: 16 бар
Строительная длина: 48 мм
Температура рабочей среды макс.: 180 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: PTFE
Применение: вода, воздух, сточные воды, вода техническая
Вес: 2.30 кг
Категория: Затворы с рукояткой
Артикул: D050-16347
Доставим в город Москва:
В наличии:
8 829 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
затвор поворотный стальной межфланцевый
Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду80 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 9х9, F05
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3432P-2W-Fb-H
Диаметр условный: 80 мм
Давление условное: 16 бар
Строительная длина: 49 мм
Температура рабочей среды макс.: 180 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: PTFE
Применение: вода, воздух, сточные воды, вода техническая
Вес: 2.60 кг
Категория: Затворы с рукояткой
Артикул: D050-16348
Доставим в город Москва:
В наличии:
10 364 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
затвор дисковый углеродистая сталь
Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду100 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 11х11, F05
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3432P-2W-Fb-H
Диаметр условный: 100 мм
Давление условное: 16 бар
Строительная длина: 55 мм
Температура рабочей среды макс.: 180 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: PTFE
Применение: вода, воздух, сточные воды, вода техническая
Вес: 4.10 кг
Категория: Затворы с рукояткой
Артикул: D050-16349
Доставим в город Москва:
В наличии:
14 451 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
затвор дисковый углеродистая сталь
Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду125 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 14х14, F07
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3432P-2W-Fb-H
Диаметр условный: 125 мм
Давление условное: 16 бар
Строительная длина: 58 мм
Температура рабочей среды макс.: 180 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: PTFE
Применение: вода, воздух, сточные воды, вода техническая
Вес: 5.20 кг
Категория: Затворы с рукояткой
Артикул: D050-16350
Доставим в город Москва:
В наличии:
18 535 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
затвор дисковый углеродистая сталь
Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду150 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 14х14, F07
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3432P-2W-Fb-H
Диаметр условный: 150 мм
Давление условное: 16 бар
Строительная длина: 59 мм
Температура рабочей среды макс.: 180 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: PTFE
Применение: вода, воздух, сточные воды, вода техническая
Вес: 6.60 кг
Категория: Затворы с рукояткой
Артикул: D050-16351
Доставим в город Москва:
В наличии:
24 834 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
затвор дисковый углеродистая сталь
Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду250 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 22х22, F10
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3432P-2W-Fb-H
Диаметр условный: 250 мм
Давление условное: 16 бар
Строительная длина: 70 мм
Температура рабочей среды макс.: 180 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: PTFE
Применение: вода, воздух, сточные воды, вода техническая
Вес: 17.30 кг
Категория: Затворы с рукояткой
Артикул: D050-16353
Доставим в город Москва:
В наличии:
59 448 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
затвор дисковый углеродистая сталь
Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду300 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 22х22, F12
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3432P-2W-Fb-H
Диаметр условный: 300 мм
Давление условное: 16 бар
Строительная длина: 80 мм
Температура рабочей среды макс.: 180 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: PTFE
Применение: вода, воздух, сточные воды, вода техническая
Вес: 27.80 кг
Категория: Затворы с рукояткой
Артикул: D050-16354
Доставим в город Москва:
В наличии:
75 685 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
затвор дисковый
Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-R Ду400 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с редуктором
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3432P-2W-Fb-R
Диаметр условный: 400 мм
Давление условное: 16 бар
Строительная длина: 102 мм
Температура рабочей среды макс.: 180 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: PTFE
Применение: вода, воздух, сточные воды, вода техническая
Вес: 77.00 кг
Категория: Затворы с редуктором
Артикул: D050-17187
Доставим в город Москва:
В наличии:
199 002 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
затвор дисковый
Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-R Ду500 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с редуктором
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3432P-2W-Fb-R
Диаметр условный: 500 мм
Давление условное: 16 бар
Строительная длина: 127 мм
Температура рабочей среды макс.: 180 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: PTFE
Применение: вода, воздух, сточные воды, вода техническая
Вес: 141.00 кг
Категория: Затворы с редуктором
Артикул: D050-17188
Доставим в город Москва:
В наличии:
471 585 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
затвор дисковый углеродистая сталь
Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду200 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 17х17, F10
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3432P-2W-Fb-H
Диаметр условный: 200 мм
Давление условное: 16 бар
Строительная длина: 64 мм
Температура рабочей среды макс.: 180 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: PTFE
Применение: вода, воздух, сточные воды, вода техническая
Вес: 11.50 кг
Категория: Затворы с рукояткой
Артикул: D050-16352
Доставим в город Москва:
В наличии:
32 087 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
затвор дисковый углеродистая сталь
затвор из углеродистой стали
затвор для агрессивных сред
затвор дисковый для агрессивной среды
поворотный затвор на сыпучие среды
дисковый затвор фланцевый

Затворы дисковые поворотные DN.ru WBV3432P-2W-Fb-H Ду40-300 Ру16, корпус -сталь WCB, диск - сталь 316L, уплотнение - PTFE, рукоятка/редуктор

Затвор дисковый поворотный DN.ru предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Общие характеристики затворов DN.ru WBV3432P-2W-Fb-H:

Наименование Материал
1 Корпус Углеродистая сталь WCB
2 Манжета PTFE
3 Диск Нержавеющая сталь AISI 316L
4 Шток Нержавеющая сталь AISI 316L
5 Шпилька Нержавеющая сталь AISI 316L
6 Втулка Нерж.сталь 420
7 Уплотнительное кольцо NBR (нитрил)
8 Рукоятка Углеродистая сталь
Эскиз Затворы дисковые поворотные DN.ru WBV3432P-2W-Fb-H Ду40-300 Ру16, корпус -сталь WCB, диск - сталь 316L, уплотнение - PTFE, рукоятка/редуктор

Эскиз затвора DN.ru WBV3432P-2W-Fb-H

Основные технические характеристики затворов DN.ru WBV3432P-2W-Fb-H:

DN Размеры, мм
H1 H2 H3 L S ØK ØC n - Ød
40 56 110 27 71 88 33 9 50 110 4 - Ø18
50 76 162 32 73 90 45 9 50 125 4 - Ø18
65 89 175 32 85 103 48 9 50 145 4 - Ø18
80 95 181 32 100 116 49 9 50 160 4 - Ø18
100 114 200 32 131 151 55 11 50 180 4 - Ø18
125 127 213 32 155 174 58 14 70 210 4 - Ø18
150 140 225 32 184 205 59 14 70 240 8 - Ø23
200 177 260 36 234 255 64 17 102 295 12 - Ø23
250 203 292 36 288 315 70 22 102 355 12 - Ø27
300 242 337 36 340 375 80 22 125 410 12 - Ø27


Гидравлические испытания корпуса проводятся давлением, превышающим рабочее давление в 1.5 раза.
Гидравлические испытания уплотнения сальника и седлового уплотнения проводятся давлением, превышающим рабочее давление в 1.1 раза.
