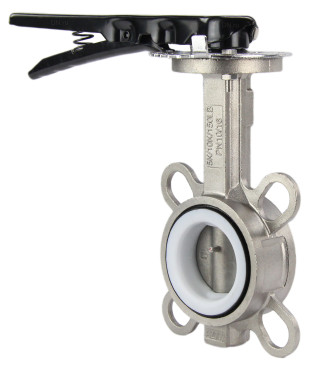

Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду40 Ру16, корпус -нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 9х9, F05 в городе Москва

Name: Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду40 Ру16, корпус -нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 9х9, F05
Brand: DN.ru
Price: 11356 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D050-16315

Производитель: DN.ru, Россия

Диаметр: Ду40

Давление номинальное: 16 бар

Материал корпуса: Нержавеющая сталь AISI 316L/03Х16Н15М3

Материал диска: нержавеющая сталь aisi 316l

Уплотнение: PTFE

Тип управления: Ручной (рукоятка, редуктор)

Класс герметичности: A

Тип ISO-фланца арматуры: F05

Все характеристики

Арт. D050-16315

Низкая цена

11 356 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие диаметры:

Ду40 11 356 ₽Ду50 11 398 ₽Ду65 12 534 ₽Ду80 15 176 ₽Ду100 26 520 ₽Ду125 28 729 ₽Ду150 37 252 ₽ду200 60 405 ₽Ду250 79 401 ₽Ду300 130 053 ₽

Для монтажа

шт. необходимо

x Гайка стальная М16 (0,038 кг/шт) шестигранная штучная DIN 934 (5915/5927) - 26 ₽

x Болт стальной М16х100 ГОСТ 7798-70 - 50 ₽

x Фланец ст. Ду40 Ру16 тип 11 ряд 1 исп.В ГОСТ 33259-2015 - 690 ₽

Итого за комплект

1 685 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Отзывы и комментарии

Характеристики

Затвор дисковый поворотный DN.ru предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности

Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Параметры затвора DN.ru 316L-316L-PTFE Ду40

Диаметр номинальный DN - 40 мм
Давление номинальное PN - 16 бар
Тип управления - Ручной (рукоятка, редуктор)
Тип присоединения - межфланцевый
Наличие пневмораспределителя - нет
Выходной крутящий момент - 50 Нм
Температура рабочей среды - от -10℃ до 180℃
Цвет затвора - серый
Наличие блока концевых выключателей - нет
Наличие ручного дублера - нет
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - Нержавеющая сталь AISI 316L/03Х16Н15М3
Материал диска - нержавеющая сталь aisi 316l
Тип уплотнения - PTFE
Вес запорной арматуры - 2 кг
Вес - 2 кг
Размер штока, мм - 9х9
Страна производитель затвора - Россия
Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду40 Ру16, корпус -нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 9х9, F05

Габаритные и установочные размеры затвора DN.ru 316L-316L-PTFE Ду40:

Dn - 40 мм
C - 110 мм
H1 - 56 мм
H2 - 110 мм
H3 - 27 мм
L - 33 мм
N - Th - 4 x 18 мм

Эскиз Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду40 Ру16, корпус -нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 9х9, F05

Эскиз затвора DN.ru 316L-316L-PTFE Ду40

Материалы деталей затвора DN.ru 316L-316L-PTFE Ду40:

№	Наименование	Материал
1	Корпус	Нержавеющая сталь AISI 316L
2	Манжета	PTFE
3	Диск	Нержавеющая сталь AISI 316L
4	Шток	Нержавеющая сталь AISI 316L

Паспорта и сертификаты

Декларация о соответствии на затворы DN.ru

Паспорт на затворы дисковые поворотные DN.ru WBVx32x-2W-Fb-H Ду40-300 Ру16 нержавеющая/углеродистая сталь, межфланцевые

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду40, Ру16, тип присоединения - межфланцевый, класс материала корпуса - нержавеющая сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - PTFE, управление - рукоятка

Затворы по выборке: Ду40, Ру16, тип присоединения - межфланцевый, класс материала корпуса - нержавеющая сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - ptfe, тип управления - Ручной (рукоятка, редуктор), управление - рукоятка

Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду40 Ру16, корпус -нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 9х9, F05

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: рукоятка

Диаметр: 40 мм

Давление номинальное: 16 бар

Строительная длина: 33 мм

Материал корпуса: Нержавеющая сталь AISI 316L/03Х16Н15М3

Материал диска: нержавеющая сталь aisi 316l

Материал уплотнения: PTFE

Применение: воздух, сточные воды, вода техническая, сжатый воздух, питьевая вода

Температура: 180 °С

Вес: 2.00 кг

Тип затвора: поворотный дисковый

Артикул: D050-16315

Доставим в город Москва:

В наличии:

11 356 ₽ $ €

до 2024-07-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru 316L-316L-PTFE Ду40 Ру16, корпус - Нержавеющая сталь AISI 316L, диск - Нержавеющая сталь AISI 316L, уплотнение - PTFE, с ручкой, с двумя концевыми датчиками LS-103 250В и кронштейном для крепления концевых выключателей

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: рукоятка

Диаметр: 40 мм

Давление номинальное: 16 бар

Строительная длина: 33 мм

Материал корпуса: Нержавеющая сталь AISI 316L/03Х16Н15М3

Материал диска: нержавеющая сталь aisi 316l

Материал уплотнения: PTFE

Применение: воздух, сточные воды, вода техническая, сжатый воздух, питьевая вода

Температура: 180 °С

Вес: 3.40 кг

Тип затвора: поворотный дисковый

Артикул: D050-13645

Доставим в город Москва:

В наличии:

13 849 ₽ $ €

до 2024-07-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных
