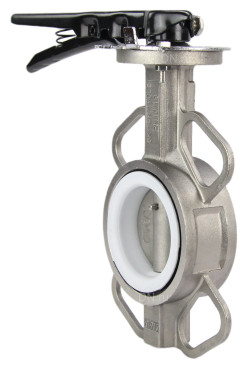

Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду65 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 9х9, F05

затвор+сталь
затвор+дисковый
затвор+купить
затвор+мм
затвор+стальной
dn.ru
Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.
Модификация
О товаре
Артикул: D050-16317
Производитель: DN.ru, Россия
Серия бренда: WBV3232P-2W-Fb-H
Диаметр условный Ду(Dn): 65 мм
Давление условное Ру(Pn): 16 бар
Строительная длина: 48 мм
Температура рабочей среды макс.: 180 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Наличие концевых выключателей: нет
Класс материала корпуса: нержавеющая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: PTFE
Класс герметичности: A
Тип ISO-фланца арматуры: F05
Все характеристики
Арт. D050-16317
Низкая цена
13 680 на 2025-12-31
$  ?
Запросить остатки
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Характеристики

Затвор дисковый поворотный DN.ru предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Параметры затвора DN.ru WBV3232P-2W-Fb-H Ду65

  • Диаметр номинальный DN - 65 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - Ручной (рукоятка, редуктор)
  • Тип присоединения - межфланцевый
  • Выходной крутящий момент - 50 Нм
  • Температура рабочей среды - от -29℃ до 180℃
  • Цвет затвора - серый
  • Наличие блока концевых выключателей - нет
  • Класс герметичности по ГОСТ 54808-2011 - "A"
  • Материал корпуса - Нержавеющая сталь AISI 316L/03Х16Н15М3
  • Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3
  • Тип уплотнения - PTFE
  • Вес запорной арматуры - 2.3 кг
  • Вес - 2.3 кг
  • Размер штока, мм - 9х9
  • Страна производитель затвора - Россия
  • Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду65 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 9х9, F05

Габаритные и установочные размеры затвора DN.ru WBV3232P-2W-Fb-H Ду65:

  • DN - 65 мм
  • H1 - 89 мм
  • H2 - 175 мм
  • H3 - 32 мм
  • Dм - 85 мм
  • Dк - 103 мм
  • L - 48 мм
  • S - 9 мм
  • ØK - 50 мм
  • ØC - 145 мм
  • n - Ød - 4 - 18 мм
Эскиз Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb-H Ду65 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 9х9, F05

Эскиз затвора DN.ru WBV3232P-2W-Fb-H Ду65

Материалы деталей затвора DN.ru WBV3232P-2W-Fb-H Ду65:

Наименование Материал
1 Корпус Нержавеющая сталь AISI 316L
2 Манжета PTFE
3 Диск Нержавеющая сталь AISI 316L
4 Шток Нержавеющая сталь AISI 316L
