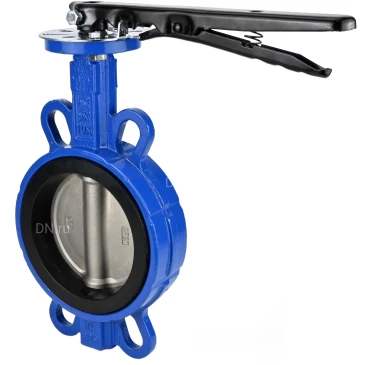

Затворы дисковые поворотные для абразивных сред DN.ru WBV1632E-2W-Fb Ду40-300 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевые, с рукояткой или редуктором

Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду40 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевый, с рукояткой
Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду40 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевый, с рукояткой
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1632E-2W-Fb-H
Диаметр условный: 40 мм
Давление условное: 16 бар
Строительная длина: 43 мм
Температура рабочей среды макс.: 110 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, пар, агрессивная среда, абразивная среда
Вес: 2.00 кг
Категория: Затворы с рукояткой
Артикул: D050-24593
Доставим в город Москва:
В наличии:
13 287 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду50 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевый, с рукояткой
Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду50 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевый, с рукояткой
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1632E-2W-Fb-H
Диаметр условный: 50 мм
Давление условное: 16 бар
Строительная длина: 43 мм
Температура рабочей среды макс.: 110 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, пар, агрессивная среда, абразивная среда
Вес: 2.00 кг
Категория: Затворы с рукояткой
Артикул: D050-24594
Доставим в город Москва:
В наличии:
14 425 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду65 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевый, с рукояткой
Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду65 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевый, с рукояткой
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1632E-2W-Fb-H
Диаметр условный: 65 мм
Давление условное: 16 бар
Строительная длина: 46 мм
Температура рабочей среды макс.: 110 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, пар, агрессивная среда, абразивная среда
Вес: 2.40 кг
Категория: Затворы с рукояткой
Артикул: D050-24595
Доставим в город Москва:
В наличии:
15 419 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду80 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевый, с рукояткой
Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду80 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевый, с рукояткой
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1632E-2W-Fb-H
Диаметр условный: 80 мм
Давление условное: 16 бар
Строительная длина: 46 мм
Температура рабочей среды макс.: 110 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, пар, агрессивная среда, абразивная среда
Вес: 3.10 кг
Категория: Затворы с рукояткой
Артикул: D050-24596
Доставим в город Москва:
В наличии:
16 987 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду100 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевый, с рукояткой
Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду100 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевый, с рукояткой
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1632E-2W-Fb-H
Диаметр условный: 100 мм
Давление условное: 16 бар
Строительная длина: 52 мм
Температура рабочей среды макс.: 110 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, пар, агрессивная среда, абразивная среда
Вес: 4.10 кг
Категория: Затворы с рукояткой
Артикул: D050-24597
Доставим в город Москва:
В наличии:
18 615 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду125 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевый, с рукояткой
Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду125 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевый, с рукояткой
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1632E-2W-Fb-H
Диаметр условный: 125 мм
Давление условное: 16 бар
Строительная длина: 56 мм
Температура рабочей среды макс.: 110 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, пар, агрессивная среда, абразивная среда
Вес: 5.00 кг
Категория: Затворы с рукояткой
Артикул: D050-24598
Доставим в город Москва:
В наличии:
25 461 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду150 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевый, с рукояткой
Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду150 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевый, с рукояткой
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1632E-2W-Fb-H
Диаметр условный: 150 мм
Давление условное: 16 бар
Строительная длина: 56 мм
Температура рабочей среды макс.: 110 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, пар, агрессивная среда, абразивная среда
Вес: 6.80 кг
Категория: Затворы с рукояткой
Артикул: D050-24599
Доставим в город Москва:
В наличии:
34 388 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду200 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевый, с рукояткой
Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду200 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевый, с рукояткой
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1632E-2W-Fb-H
Диаметр условный: 200 мм
Давление условное: 16 бар
Строительная длина: 60 мм
Температура рабочей среды макс.: 110 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, пар, агрессивная среда, абразивная среда
Вес: 11.20 кг
Категория: Затворы с рукояткой
Артикул: D050-24600
Доставим в город Москва:
В наличии:
47 084 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-R Ду250 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевый, с редуктором
Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-R Ду250 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевый, с редуктором
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1632E-2W-Fb-R
Диаметр условный: 250 мм
Давление условное: 16 бар
Строительная длина: 68 мм
Температура рабочей среды макс.: 110 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, пар, агрессивная среда, абразивная среда
Вес: 18.00 кг
Категория: Затворы с редуктором
Артикул: D050-24601
Доставим в город Москва:
В наличии:
103 408 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-R Ду300 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевый, с редуктором
Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-R Ду300 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевый, с редуктором
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1632E-2W-Fb-R
Диаметр условный: 300 мм
Давление условное: 16 бар
Строительная длина: 78 мм
Температура рабочей среды макс.: 110 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, пар, агрессивная среда, абразивная среда
Вес: 26.00 кг
Категория: Затворы с редуктором
Артикул: D050-24602
Доставим в город Москва:
В наличии:
133 901 $  ?
до 2024-12-11
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный WBV1632E-2W-Fb предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Декларация о соответствии ЕАЭС N RU Д-RU.РА04.В.62289/24.


Технические данные Затворов дисковых поворотных для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду40-300 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - EPDM, межфланцевых, с рукояткой

Параметр Значение
Номинальный диаметр DN, мм 40 - 300
Номинальное давление PN, бар 16
Температура рабочей среды t, ⁰C от -20 до +110
Рабочая среда вода, пар, агрессивные среды и
жидкости с абразивным содержанием (цемент, песок, глинозем и др.)
Направление потока двустороннее
Класс герметичности A ГОСТ 9544-2015
Тип управления Ду40-200 - рукоятка
Ду250-300 - редуктор
Присоединение к трубопроводу межфланцевое
Материал корпуса чугун QT450
Материал уплотнения EPDM с износостойким покрытием
Срок службы, лет 10
Затворы дисковые поворотные для абразивных сред DN.ru WBV1632E-2W-Fb Ду40-300 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевые, с рукояткой или редуктором

Затворы дисковые поворотные для абразивных сред DN.ru WBV1632E-2W-Fb Ду40-300 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевые, с рукояткой или редуктором

Материалы деталей Затворов дисковых поворотных для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду40-300 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - EPDM, межфланцевых, с рукояткой

Наименование детали Материал
1 Корпус чугун QT450
2 Диск нержавеющая сталь 316L
3 Седловое уплотнение EPDM
+ износостойкий материал
(siliclone+graphite)
4 Шток сталь 2Cr13
Затворы дисковые поворотные для абразивных сред DN.ru WBV1632E-2W-Fb Ду40-300 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевые, с рукояткой или редуктором

Эскиз деталировки Затворов дисковых поворотных для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду40-300 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - EPDM, межфланцевых, с рукояткой

Габаритные и установочные размеры Затворов дисковых поворотных для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду40-300 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - EPDM, межфланцевых, с рукояткой

Ду L H H1 D2 D1 n-d
DN40 43 147 70 92 125 4- Ø23
DN50 43 147 70 92 125 4- Ø23
DN65 46 155 76 110 145 4- Ø23
DN80 46 164 92 121 160 8- Ø20
DN100 52 175 106 153 180 4- Ø23
DN125 56 194 119 176 210 4- Ø23
DN150 56 206 132 207 240 4- Ø25
DN200 60 237 162 259 295 4- Ø25
DN250 68 282 200 316 355 4-Ø28
DN300 78 311 225 370 410 4-Ø28
Затворы дисковые поворотные для абразивных сред DN.ru WBV1632E-2W-Fb Ду40-300 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - износостойкий EPDM, межфланцевые, с рукояткой или редуктором

Эскиз Затворов дисковых поворотных для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду40-300 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - EPDM, межфланцевых, с рукояткой
