Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с рукояткой и двумя концевыми датчиками LS-103 250В купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки или штурвала редуктора против часовой стрелки, закрытие по часовой стрелке.

Технические параметры затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Характеристика	Значение
Бренд	DN.ru
Номинальный диаметр DN	25/32 мм
Номинальное давление PN	16 бар
Температура рабочей среды	от -20 до +120 ⁰C
Рабочая среда	холодная и горячая вода, воздух без примесей масла и жира, иные среды нейтральные к материалу
Направление потока	двустороннее
Присоединение к трубопроводу	межфланцевое
Тип присоединенния	ISO 5211
Страна производитель	Россия

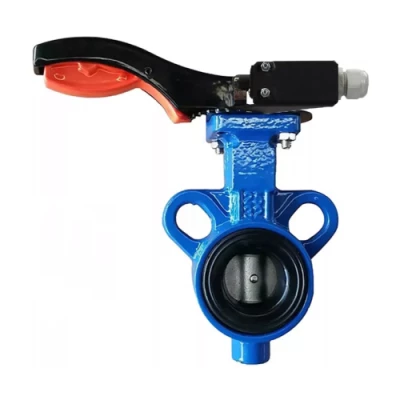

Изображение затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Размер	A, мм	B, мм	L, мм	C, мм	D1, мм	b, мм	HxH, мм
Ду25/32	93	44.5	36	10	50	8	9х9

Эскиз габаритов затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Деталировка затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

№	Наименование детали	Материал
1	Корпус	алюминиевый сплав
2	Седловое уплотнение	EPDM
3	Штифт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Диск	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
5	Шток	нержавеющая сталь SS 410 (аналог 12Х13)
6	Уплотнительное кольцо	EPDM
7	Пластина	сталь 45
8	Рукоятка	ковкое железо
9	Болт	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
10	Прокладка	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
11	Гайка	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
12	Прокладка	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)

Эскиз деталировки затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Технические параметры концевых датчиков DN.ru LS-103

Характеристика	Значение
Номинальное напряжение, В	250
Максимальный коммутируемый ток, А	6
Частота, Гц	50
Конфигурация контактов	Н/З + Н/О мгновенного действия
Степень защиты	IP64
Материал корпуса	пластик
Движение головной части	линейное (плунжер)
Температура окружающей среды, °C	от -5 до +65
Допустимая влажность, %	95
Контактное сопротивление, МОм	25 (начальное значение)
Номинальное сопротивление изоляции, МОм	100 (500В постоянного тока)
Механическая стойкость, операций	10 000 000
Электрическая стойкость, операций	500 000 (250В/10А)
Скорость операций, м/с	0,005 ÷ 0,5
Возможное повышение температуры выключателя по сравнению с температурой окружающей среды, °C	30
Стандарт	EN50041, EN50047, IEC337-1, VDE0660
Кабельный ввод, мм	макс. Ø12

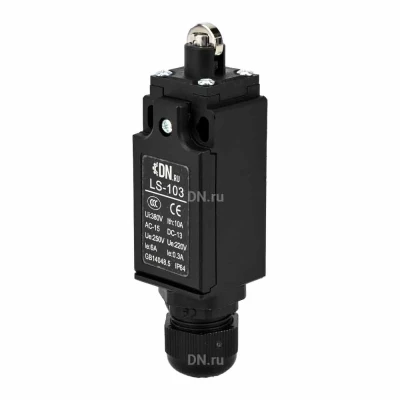

Изображение концевых датчиков DN.ru LS-103
