Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, межфланцевый, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с ISO-фланцем и рукояткой
Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, межфланцевый, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с ISO-фланцем и рукояткой
Артикул: D050-17291
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV0232E-2W-Fb-ISO-H
Диаметр условный: 25 мм
Давление условное: 16 бар
Строительная длина: 36 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Класс материала корпуса: Алюминиевый сплав
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 1.05 кг
Категория: Затворы с рукояткой
на 2026-04-07
7 784,82
  • $
  • €

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки или штурвала редуктора против часовой стрелки, закрытие по часовой стрелке.

Технические параметры затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

ХарактеристикаЗначение
БрендDN.ru
Номинальный диаметр DN25/32 мм
Номинальное давление PN16 бар
Температура рабочей средыот -20 до +120 ⁰C
Рабочая средахолодная и горячая вода, воздух без примесей масла и жира, иные среды нейтральные к материалу
Направление потокадвустороннее
Присоединение к трубопроводумежфланцевое
Тип присоединеннияISO 5211
Страна производительРоссия

Видео затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

РазмерA, ммB, ммL, ммC, ммD1, ммb, ммHxH, мм
Ду25/329344.536105089х9
Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с ISO-фланцем и рукояткой

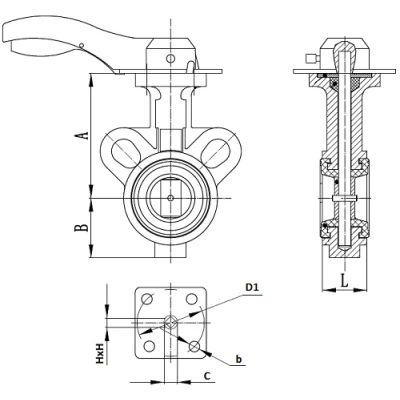

Эскиз габаритов затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Деталировка затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

№Наименование деталиМатериал
1Корпусалюминиевый сплав
2Седловое уплотнениеEPDM
3Штифтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
4Дискнержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
5Штокнержавеющая сталь SS 410 (аналог 12Х13)
6Уплотнительное кольцоEPDM
7Пластинасталь 45
8Рукояткаковкое железо
9Болтнержавеющая сталь SS 201 (аналог 12Х15Г9НД)
10Прокладканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
11Гайканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
12Прокладканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с ISO-фланцем и рукояткой

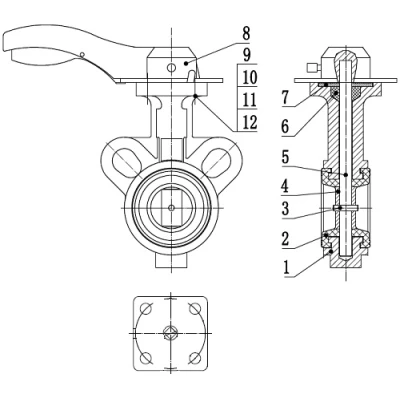

Эскиз деталировки затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16
