Затворы дисковые поворотные DN.ru WBV3232E-2W-Fb Ду40-300 Ру16, корпус - нержавеющая сталь, диск - нержавеющая сталь, уплотнение - EPDM, с редуктором DN.ru HAM RQN-Z

Сортировать по:
Поделиться ссылкой на подборку
Затвор дисковый поворотный DN.ru WBV3232E-2W-Fb-H Ду40 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - EPDM, с редуктором HAM RQN1-180Z-T40
Артикул: D050-25612
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3232E-2W-Fb-H
Диаметр условный: 40 мм
Давление условное: 16 бар
Строительная длина: 43 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: нержавеющая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, вода техническая, нейтральные среды
Вес: 3.20 кг
Категория: Затворы с редуктором
на 2025-06-18
16 309,63
  • $
  • €
Затвор дисковый поворотный DN.ru WBV3232E-2W-Fb-H Ду50 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - EPDM, с редуктором HAM RQN1-180Z-T40
Артикул: D050-25613
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3232E-2W-Fb-H
Диаметр условный: 50 мм
Давление условное: 16 бар
Строительная длина: 43 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: нержавеющая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, вода техническая, нейтральные среды
Вес: 3.20 кг
Категория: Затворы с редуктором
на 2025-06-18
16 814,16
  • $
  • €
Затвор дисковый поворотный DN.ru WBV3232E-2W-Fb-H Ду65 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - EPDM, с редуктором HAM RQN1-180Z-T40
Артикул: D050-25614
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3232E-2W-Fb-H
Диаметр условный: 65 мм
Давление условное: 16 бар
Строительная длина: 46 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: нержавеющая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, вода техническая, нейтральные среды
Вес: 3.50 кг
Категория: Затворы с редуктором
на 2025-06-18
19 474,69
  • $
  • €
Затвор дисковый поворотный DN.ru WBV3232E-2W-Fb-H Ду80 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - EPDM, с редуктором HAM RQN1-180Z-T40
Артикул: D050-25615
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3232E-2W-Fb-H
Диаметр условный: 80 мм
Давление условное: 16 бар
Строительная длина: 46 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: нержавеющая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, вода техническая, нейтральные среды
Вес: 3.80 кг
Категория: Затворы с редуктором
на 2025-06-18
20 422,34
  • $
  • €
Затвор дисковый поворотный DN.ru WBV3232E-2W-Fb-H Ду100 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - EPDM, с редуктором HAM RQN1-180Z-T40
Артикул: D050-25616
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3232E-2W-Fb-H
Диаметр условный: 100 мм
Давление условное: 16 бар
Строительная длина: 52 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: нержавеющая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, вода техническая, нейтральные среды
Вес: 5.30 кг
Категория: Затворы с редуктором
на 2025-06-18
28 558,11
  • $
  • €
Затвор дисковый поворотный DN.ru WBV3232E-2W-Fb-H Ду150 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - EPDM, с редуктором HAM RQN1-180Z-T40
Артикул: D050-25618
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3232E-2W-Fb-H
Диаметр условный: 150 мм
Давление условное: 16 бар
Строительная длина: 56 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: нержавеющая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, вода техническая, нейтральные среды
Вес: 7.80 кг
Категория: Затворы с редуктором
на 2025-06-18
36 947,91
  • $
  • €
Затвор дисковый поворотный DN.ru WBV3232E-2W-Fb-H Ду125 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - EPDM, с редуктором HAM RQN1-180Z-T40
Артикул: D050-25617
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3232E-2W-Fb-H
Диаметр условный: 125 мм
Давление условное: 16 бар
Строительная длина: 56 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: нержавеющая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, вода техническая, нейтральные среды
Вес: 6.40 кг
Категория: Затворы с редуктором
на 2025-06-18
38 253,33
  • $
  • €
Затвор дисковый поворотный DN.ru WBV3232E-2W-Fb-H Ду200 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - EPDM, с редуктором HAM RQN3-540Z-T36
Артикул: D050-25619
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3232E-2W-Fb-H
Диаметр условный: 200 мм
Давление условное: 16 бар
Строительная длина: 60 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: нержавеющая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, вода техническая, нейтральные среды
Вес: 14.30 кг
Категория: Затворы с редуктором
на 2025-06-18
67 988,63
  • $
  • €
Затвор дисковый поворотный DN.ru WBV3232E-2W-Fb-H Ду250 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - EPDM, с редуктором HAM RQN3-540Z-T36
Артикул: D050-25620
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3232E-2W-Fb-H
Диаметр условный: 250 мм
Давление условное: 16 бар
Строительная длина: 68 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: нержавеющая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, вода техническая, нейтральные среды
Вес: 20.10 кг
Категория: Затворы с редуктором
на 2025-06-18
96 799,78
  • $
  • €
Затвор дисковый поворотный DN.ru WBV3232E-2W-Fb-H Ду300 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - EPDM, с редуктором HAM RQN3-540Z-T36
Артикул: D050-25621
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3232E-2W-Fb-H
Диаметр условный: 300 мм
Давление условное: 16 бар
Строительная длина: 78 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: нержавеющая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, вода техническая, нейтральные среды
Вес: 30.60 кг
Категория: Затворы с редуктором
на 2025-06-18
141 193,22
  • $
  • €

Габаритные размеры затвора дискового поворотного DN.ru DN.ru WBV3232E-2W-Fb HAM RQN-Z Ру16:
Диаметр H1, мм H2, мм Dm, мм Dk, мм L, мм ØC, мм
DN40/50 62 126 73 90 43 125
DN50 62 126 73 90 43 125
DN65 72 133 85 103 46 145
DN80 91 142 100 116 46 160
DN100 107 165 131 151 52 180
DN125 121 183 155 174 56 210
DN150 134 195 184 205 56 240
DN200 171 236 234 255 60 295
DN250 197 276 288 315 68 355
DN300 240 315 340 375 78 410
Затворы дисковые поворотные DN.ru WBV3232E-2W-Fb Ду40-300 Ру16, корпус - нержавеющая сталь, диск - нержавеющая сталь, уплотнение - EPDM, с редуктором DN.ru HAM RQN-Z

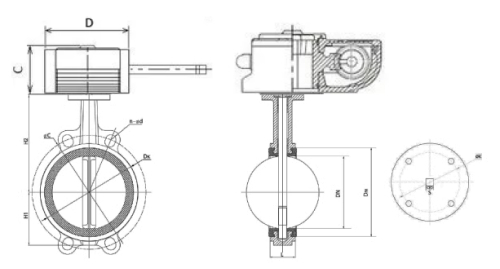

Эскиз затвора дискового поворотного DN.ru DN.ru WBV3232E-2W-Fb HAM RQN-Z Ру16

Материалы деталей затворов DN.ru Ду Ру16:

№ Наименование Материал
1 Корпус нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
2 Манжета EPDM
3 Диск нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13)
5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
6 Втулка EPDM
7 Уплотнительное кольцо EPDM
8 Пластина фиксирующая углеродистая сталь
Эскиз Затворы дисковые поворотные DN.ru WBV3232E-2W-Fb Ду40-300 Ру16, корпус - нержавеющая сталь, диск - нержавеющая сталь, уплотнение - EPDM, с редуктором DN.ru HAM RQN-Z

Эскиз материалов затворов DN.ru Ду Ру16
