Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - UPVC (НПВХ), диск - UPVC (НПВХ), уплотнение - EPDM, с редуктором RDN RQN-Z

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.

Редуктор четвертьоборотный позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам.

Технические характеристики затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с редуктором RDN RQN-Z:

Наименование	Значение
Наружный диаметр Дн, мм	50-200
Номинальное давление PN, бар	10
Температура рабочей среды, ⁰C	от 0 до +45
Рабочая среда	вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C	от 0 до +40
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Сферы применения	системы водоснабжения, водоподготовки, канализации, промышленные трубопроводы

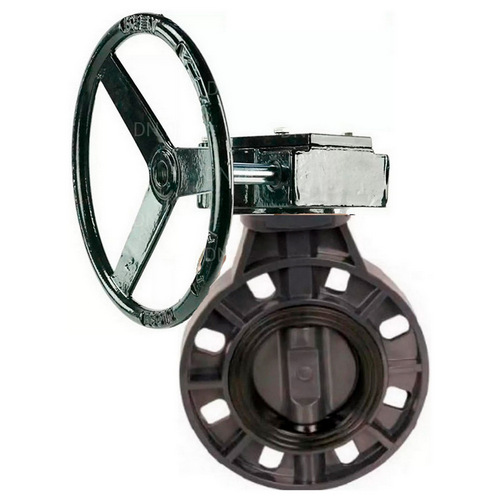

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - UPVC (НПВХ), диск - UPVC (НПВХ), уплотнение - EPDM, с редуктором RDN RQN-Z

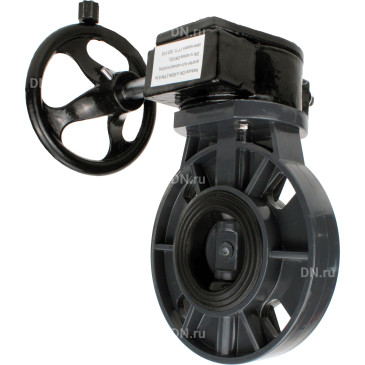

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с редуктором RDN RQN-Z

Габариты и размеры затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с редуктором RDN RQN-Z:

Модель	ØD, мм	ØD1, мм	L1, мм	G, мм
Дн50	158	120.5	170	120
Дн65	179	130.5	170	120
Дн80	195	154	170	120
Дн100	226.5	181	170	120
Дн125	253.5	208	170	120
Дн150	280	234	170	120
Дн200	340	291.5	240	150

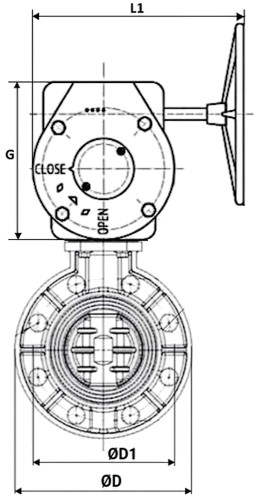

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с редуктором RDN RQN-Z

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с редуктором RDN RQN-Z:

№ п/п	Наименование	Материал
1	Корпус	UPVC (НПВХ)
2	Диск	UPVC (НПВХ)
3	Седловое уплотнение	EPDM
4	Шток	сталь 45
5	Уплотнение штока	EPDM

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с редуктором RDN RQN-Z

Технические параметры редуктора DN.ru RDN RQN-Z:

Наименование	Значение
Рабочая температура t, ⁰C	от –40 до +120 (150)
Рабочая температура t, ⁰C	от –60 до +120 (150) (низкотемпературная версия)
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Степень защиты, IP	67
Рабочее давление, бар	16
Применение	водоснабжение, отопление, вентиляция, энергетика, кондиционирование воздуха
Монтаж	горизонтальный/вертикальный
Регулировка хода	от -5° до +95°
Соответствие стандарту	DIN / ISO 5211

Редуктор DN.ru RDN RQN-Z

Габариты и размеры редуктора DN.ru RDN RQN-Z:

Модель	RQN1-150Z-T24	RQN3-150Z-T24	RQN4-500Z-T30
A, мм	170	170	240
B, мм	130	130	160
ØC, мм	160	160	260
D, мм	100	100	130
J, мм	45	45	55
G, мм	120	120	150
T, мм	50	50	70
ØF, мм	50	70	100
4M	4-M8	4-M8	4-M10
HxH, мм	9x9	14x14	17x17

Эскиз габаритов и размеров редуктора DN.ru RDN RQN-Z
