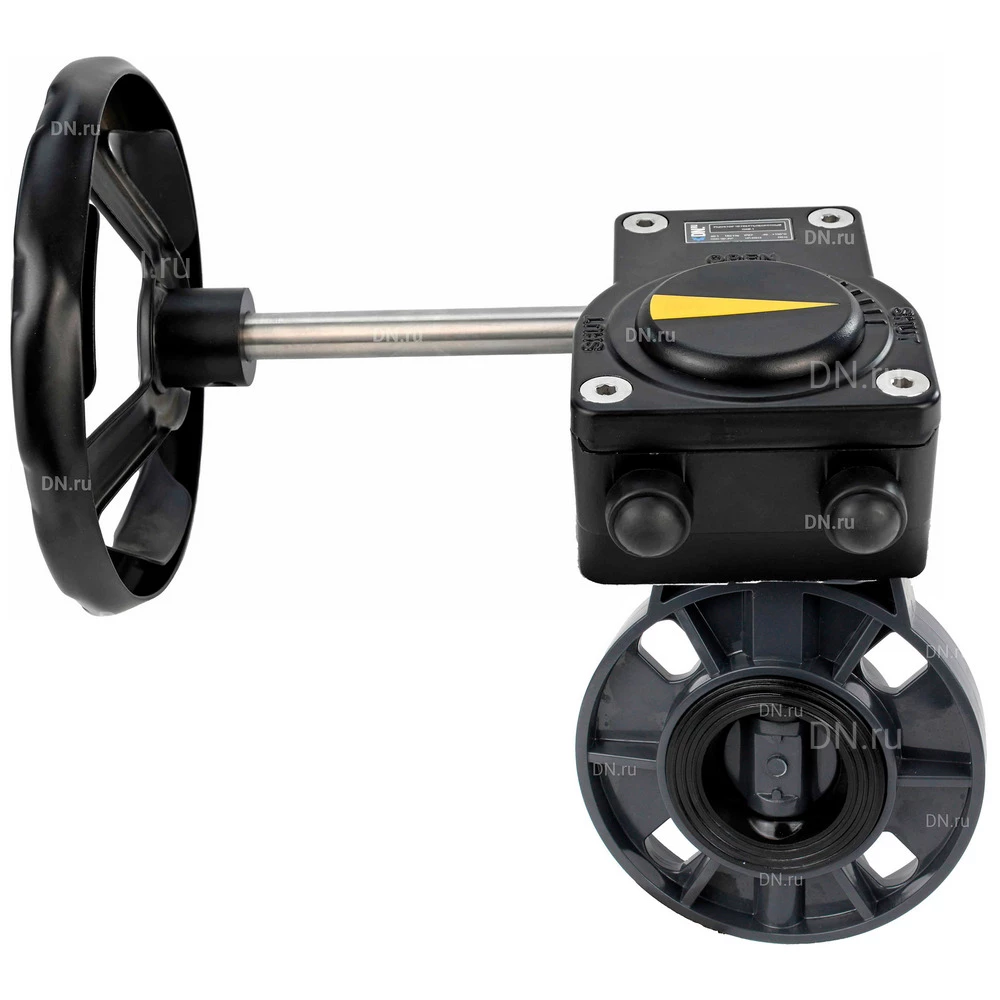

Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - EPDM, с редуктором HAM RQN-xZ-Tx купить в Москве и РФ

Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Редуктор DN.ru HAM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками.

Технические характеристики затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 LUG с редуктором HAM RQN-xZ-Tx:

Наименование	Значение
Рабочее давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +100
Рабочая среда	холодная и горячая вода, воздух без примесей масла и жира, этиленгликоль, пропиленгликоль иные среды нейтральные к материалу
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Срок службы, лет	10
Средний ресурс, циклов открытия/закрытия	60 000 (при неагрессивной среде и средних значениях давления и температуры)

Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - EPDM, с редуктором HAM RQN-xZ-Tx

Габариты и размеры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 LUG с редуктором HAM RQN-xZ-Tx:

Модель	A, мм	B, мм	C, мм	D, мм	N-M
Ду50	72.5	130.5	43	125	4-М16
Ду65	77.5	146.5	46	145	4-М16
Ду80	92	156	46	160	8-М16
Ду100	109	168.5	52	180	8-М16
Ду125	127	190.5	56	210	8-М16
Ду150	141	213.5	56	240	8-М20

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 LUG с редуктором HAM RQN-xZ-Tx

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 LUG с редуктором HAM RQN-xZ-Tx:

№	Детали	Материал
1	Корпус	чугун QT450 (аналог ВЧ 45)
2	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Седловое уплотнение	EPDM
4	Шток	нержавеющая сталь AISI 316 (аналог 08Х17Н13М2)

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 LUG с редуктором HAM RQN-xZ-Tx

Технические параметры редуктора DN.ru HAM RQN-xZ-Tx:

Наименование	Значение
Температура окружающей среды, ⁰C	от –30 до +120
Степень защиты корпуса	IP67
Применение	для различных отраслей, где требуется управление потоками рабочей среды
Монтаж	горизонтальный/вертикальный
Регулировка хода	0 – 90° (с возможностью изменения ±5°)
Стандарт присоединения	ISO 5211

Редуктор DN.ru HAM RQN-xZ-Tx

Габариты и размеры редуктора DN.ru HAM RQN-xZ-Tx:

Модель	HAM RQN1-180Z-T40	HAM RQN2-300Z T37
D, мм	80	100
D1, мм	70	90
D2, мм	50	70
n-M1	4-М6х10	4-М8х12
n-M2	4-М8х12	4-М10х12
S, мм	17х17	17х17
L, мм	115	130
L1, мм	50	58
L2, мм	42	50
H, мм	48	58
H1, мм	19	18
d1, мм	20	20
L3, мм	160	160
W, мм	140	200

Эскиз габаритов и размеров редуктора DN.ru HAM RQN-xZ-Tx
