Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-ISO-H Ду40-300 Ру16 межфланцевые, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с рукояткой, красные купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Технические параметры затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-ISO-H Ду40-300 Ру16

Характеристика	Значение
Номинальный диаметр DN, мм	40-300
Номинальное давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +120
Температура окружающей среды, ⁰C	от -20 до +100
Климатическое исполнение	УХЛ4 по ГОСТ 15150-69
Рабочая среда	вода, морская вода, сточные воды, пульпа с содержанием взвешенных частиц до 5%, спирты, неорганические кислоты невысокой концентрации, гликоли, щелочи, полярные растворители, кетоны
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Тип управления	рукоятка
Присоединение к трубопроводу	межфланцевое
Материал корпуса	чугун GGG50 (аналог ВЧ50)
Материал диска	чугун GGG40 (аналог ВЧ40)
Материал уплотнения	EPDM
Средний срок службы, лет	10
Средний ресурс, циклов закрытие/открытие	20 000 (при неагрессивной среде и средних значениях давления и температуры)

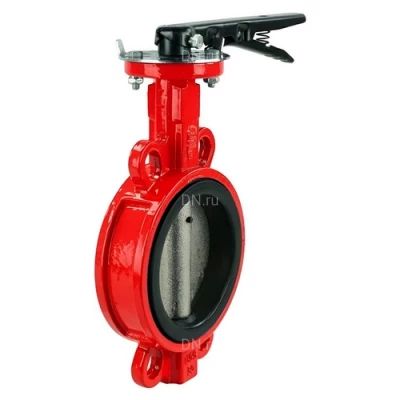

Изображение затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-ISO-H Ду40-300 Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-ISO-H Ду40-300 Ру16

Размер	H, мм	H1, мм	H2, мм	H3, мм	L, мм	L1, мм	Dм, мм	Dк, мм	d, мм
Ду40	215	72	143	25	42	210	73	75	50
Ду50	215	72	143	25	42	210	73	84.5	50
Ду65	228	75	153	25	45	210	86	104.5	65
Ду80	255	95	160	25	45	210	103	123.5	80
Ду100	290	110	180	25	52	250	131	139.5	100
Ду125	310	120	190	28	55	250	155	169.5	125
Ду150	342	139	203	30	56	255	183	196	150
Ду200	395	165	230	35	60	370	235	247	200
Ду250	483	203	280	40	66	370	286	304	250
Ду300	549	235	314	35	77	370	338	358	300

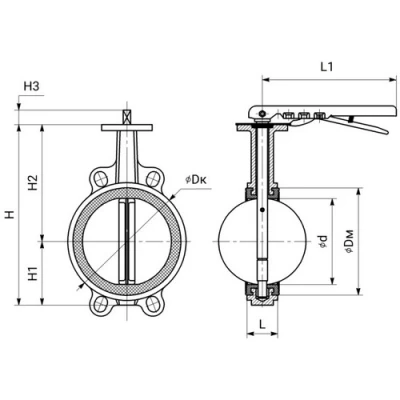

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-ISO-H Ду40-300 Ру16

Деталировка затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-ISO-H Ду40-300 Ру16

№	Наименование детали	Материал
1	Корпус	чугун GGG50 (аналог ВЧ50)
2	Манжета	EPDM
3	Диск	чугун GGG40 (аналог ВЧ40)
4	Шток	нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13)
5	Шпилька	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
6	Втулка	NBR
7	Уплотнительное кольцо	NBR
8	Пластина фиксирующая	углеродистая сталь
9	Рукоятка с фиксатором	углеродистая сталь

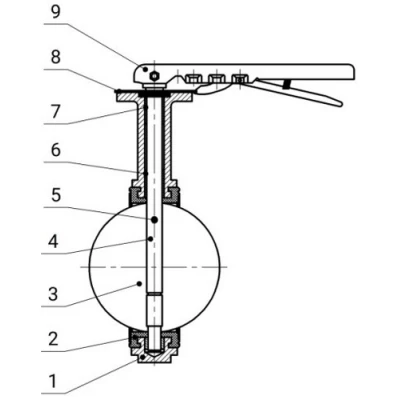

Эскиз деталировки затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-ISO-H Ду40-300 Ру16
