Затвор дисковый поворотный DN.ru WBV1313E-2W-F предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.
Редуктор DN.ru HGBF позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам.
|
Технические характеристики затворов дисковых поворотных DN.ru WBV1313E-2W-F Ду50-250 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM:
| Характеристика |
Значение |
| Тип затвора |
поворотный дисковый |
| Диаметр |
50-250 мм |
| Давление номинальное |
16 бар |
| Температура рабочей среды |
от -20 до +100°C |
| Применение |
водоснабжение, промышленность, Системы отопления |
| Тип присоединения |
фланцевый |
| Тип управления |
Ручной (рукоятка, редуктор) |
| Класс герметичности |
A |
| Страна производитель |
Россия |
| Гарантия |
12 мес. |
|

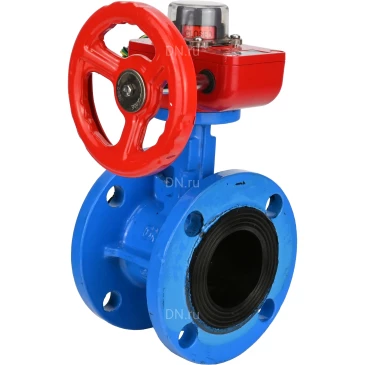

Затворы дисковые поворотные DN.ru WBV1313E-2W-F Ду50-250 Ру16 фланцевые, корпус - чугун GGG40, диск - чугун GGG40, EPDM, с редуктором DN.ru HGBF RQN
|
Технические характеристики редукторов DN.ru HGBF RQN:
| Характеристика |
Значение |
| Температура окружающей среды |
от-30 до +120 °C |
| Применение |
для различных отраслей, где требуется управление потоками рабочей среды |
| Монтаж |
горизонтальный/вертикальный |
| Регулировка хода |
0 – 90° (с возможностью изменения ±5°) |
|
Редукторы DN.ru HGBF RQN
|
Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1313E-2W-F Ду50-250 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM:
| Диаметр |
L, мм |
D, мм |
D1, мм |
D2, мм |
n-d, шт-мм |
| DN50 |
108 |
165 |
125 |
99 |
4-18 |
| DN65 |
112 |
185 |
145 |
118 |
4-18 |
| DN80 |
114 |
200 |
160 |
132 |
8-18 |
| DN100 |
127 |
220 |
180 |
156 |
8-18 |
| DN125 |
140 |
250 |
210 |
184 |
8-18 |
| DN150 |
140 |
285 |
240 |
211 |
8-22 |
| DN200 |
152 |
340 |
295 |
266 |
12-22 |
| DN250 |
165 |
405 |
355 |
319 |
12-26 |
| DN300 |
178 |
460 |
410 |
370 |
12-26 |
|
Эскиз габаритов затворов дисковых поворотных DN.ru WBV1313E-2W-F Ду50-250 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM
|
Габаритные и установочные размеры редукторов DN.ru HGBF RQN:
| Модель |
HGBF RQN1-180Z |
HGBF RQN2-320Z |
HGBF RQN3-680Z |
HGBF RQN4-1200Z F10/F14 |
HGBF RQN4-1200Z F10/F12 |
| D2, мм |
81 |
92 |
125 |
140 |
140 |
| D3, мм |
50/70 |
70 |
70/102/125 |
102/140 |
102/125 |
| d1, мм |
35 |
42 |
55 |
70 |
70 |
| A, мм |
165 |
185 |
250 |
300 |
300 |
| B, мм |
127 |
142 |
190 |
220 |
220 |
| C, мм |
84 |
102 |
140 |
164 |
164 |
| D, мм |
66 |
79 |
112 |
120 |
120 |
| E, мм |
12 |
12 |
16 |
20 |
20 |
| F, мм |
47 |
52 |
68 |
71 |
71 |
| H, мм |
73 |
78 |
108 |
111 |
111 |
|
Эскиз габаритов редукторов DN.ru HGBF RQN
|
Материалы деталей затворов дисковых поворотных DN.ru WBV1313E-2W-F Ду50-250 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM:
| № |
Наименование |
Материал |
| 1 |
Корпус |
чугун GGG40 (аналог ВЧ40) |
| 2 |
Диск |
чугун GGG40 (аналог ВЧ40) |
| 3 |
Седловое уплотнение |
EPDM |
| 4 |
Шток |
нержавеющая сталь SS 420 (аналог ст.20Х13) |
|
Эскиз материалов затворов дисковых поворотных DN.ru WBV1313E-2W-F Ду50-250 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM
|
