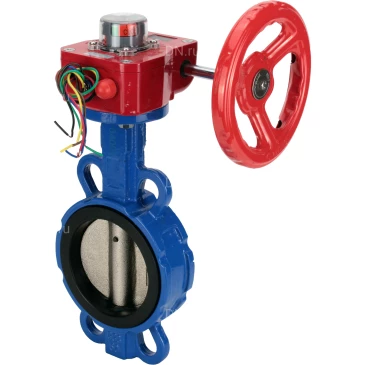

Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, чугун с редуктором DN.ru HGBF RQN-Z с индикатором положения и датчиком обратной связи

Сортировать по:
Поделиться ссылкой на подборку
Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду40 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, 9х9, F05, с редуктором HGBF RQN1-180Z с индикатором положения и датчиком обратной связи
Артикул: D050-25682
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1413E-2W-Fb-H
Диаметр условный: 40 мм
Давление условное: 16 бар
Строительная длина: 43 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда, нейтральные среды
Вес: 2.90 кг
Категория: Затворы с редуктором
на 2025-07-10
10 820,93
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду50 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором HGBF RQN1-180Z с индикатором положения и датчиком обратной связи
Артикул: D050-25683
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1413E-2W-Fb-H
Диаметр условный: 50 мм
Давление условное: 16 бар
Строительная длина: 43 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда, нейтральные среды
Вес: 3.50 кг
Категория: Затворы с редуктором
на 2025-07-10
10 914,38
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду65 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором HGBF RQN1-180Z с индикатором положения и датчиком обратной связи
Артикул: D050-25684
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1413E-2W-Fb-H
Диаметр условный: 65 мм
Давление условное: 16 бар
Строительная длина: 45 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда, нейтральные среды
Вес: 3.80 кг
Категория: Затворы с редуктором
на 2025-07-10
11 914,5
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду80 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором HGBF RQN1-180Z с индикатором положения и датчиком обратной связи
Артикул: D050-25685
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1413E-2W-Fb-H
Диаметр условный: 80 мм
Давление условное: 16 бар
Строительная длина: 45 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда, нейтральные среды
Вес: 4.20 кг
Категория: Затворы с редуктором
на 2025-07-10
12 650,31
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду100 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором HGBF RQN1-180Z с индикатором положения и датчиком обратной связи
Артикул: D050-25686
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1413E-2W-Fb-H
Диаметр условный: 100 мм
Давление условное: 16 бар
Строительная длина: 52 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда, нейтральные среды
Вес: 5.10 кг
Категория: Затворы с редуктором
на 2025-07-10
13 889,8
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду125 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором HGBF RQN1-180Z с индикатором положения и датчиком обратной связи
Артикул: D050-25687
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1413E-2W-Fb-H
Диаметр условный: 125 мм
Давление условное: 16 бар
Строительная длина: 55 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда, нейтральные среды
Вес: 7.10 кг
Категория: Затворы с редуктором
на 2025-07-10
15 063,38
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду200 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором HGBF RQN3-680Z с индикатором положения и датчиком обратной связи
Артикул: D050-25689
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1413E-2W-Fb-H
Диаметр условный: 200 мм
Давление условное: 16 бар
Строительная длина: 60 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда, нейтральные среды
Вес: 16.40 кг
Категория: Затворы с редуктором
на 2025-07-10
35 317,54
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду250 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором HGBF RQN3-680Z с индикатором положения и датчиком обратной связи
Артикул: D050-25690
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1413E-2W-Fb-H
Диаметр условный: 250 мм
Давление условное: 16 бар
Строительная длина: 68 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда, нейтральные среды
Вес: 22.80 кг
Категория: Затворы с редуктором
на 2025-07-10
38 597,13
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду300 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором HGBF RQN3-680Z с индикатором положения и датчиком обратной связи
Артикул: D050-25691
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1413E-2W-Fb-H
Диаметр условный: 300 мм
Давление условное: 16 бар
Строительная длина: 78 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда, нейтральные среды
Вес: 30.90 кг
Категория: Затворы с редуктором
на 2025-07-10
52 043,02
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду150 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором HGBF RQN1-180Z с индикатором положения и датчиком обратной связи
Артикул: D050-25688
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1413E-2W-Fb-H
Диаметр условный: 150 мм
Давление условное: 16 бар
Строительная длина: 55 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда, нейтральные среды
Вес: 8.70 кг
Категория: Затворы с редуктором
на 2025-07-10
16 291,64
  • $
  • €

Затвор дисковый поворотный предназначен для установки на трубопроводах в системах автоматического управления теплоснабжением и водоснабжением, в системах стационарного кондиционирования и вентиляции на промышленных и гражданских объектах.

Редуктор DN.ru позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам.

Технические характеристики затворов дисковых поворотных DN.ru DN.ru WBV1413E-2W-Fb HGBF RQN-Z Ру16:

Наименование Значение
Номинальное давление, бар 16
Тип присоединения межфланцевый
Тип управления Ручной (рукоятка, редуктор)
Применение водоснабжение, теплоснабжение
Температура рабочей среды, °С от -20 до 120
Страна производитель Россия

Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, чугун с редуктором DN.ru HGBF RQN-Z с индикатором положения и датчиком обратной связи

Габаритны и размеры затворов дисковых поворотных DN.ru DN.ru WBV1413E-2W-Fb HGBF RQN-Z Ру16:

Диаметр H, мм H1, мм L, мм Dм, мм Dк, мм D2, мм
DN40 146 74 43 73 75 50
DN50 146 74 43 73 84.5 50
DN65 156 80 46 86 104.5 65
DN80 163 100 46 103 123.5 80
DN100 180 116 52 131 139.5 100
DN125 189 123 56 155 169.5 125
DN150 206 137 56 183 196 150
DN200 232 165 60 235 247 200
DN250 275 203 68 286 304 250
DN300 314 235 78 338 358 300
Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, чугун с редуктором DN.ru HGBF RQN-Z с индикатором положения и датчиком обратной связи

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru DN.ru WBV1413E-2W-Fb HGBF RQN-Z Ру16

Таблица деталей и материалов затвора DN.ru DN.ru WBV1413E-2W-Fb HGBF RQN-Z Ру16:

№ Наименование Материал
1 Корпус чугун GGG50 (аналог ВЧ50)
2 Манжета EPDM
3 Диск чугун GGG40 (аналог ВЧ40)
4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13)
5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
6 Втулка NBR
7 Уплотнительное кольцо NBR
8 Пластина фиксирующая углеродистая сталь
Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, чугун с редуктором DN.ru HGBF RQN-Z с индикатором положения и датчиком обратной связи

Эскиз материалов и деталей затворов дисковых поворотных DN.ru DN.ru WBV1413E-2W-Fb HGBF RQN-Z Ру16

Технические параметры редуторов DN.ru:

Наименование Значение
Температура окружающей среды, ⁰C от –30 до +120
Степень защиты IP67
Применение для различных отраслей, где требуется управление
потоками рабочей среды
Монтаж горизонтальный/вертикальный
Регулировка хода 0 – 90° (с возможностью изменения ±5°)
Материал корпуса алюминиевый сплав ADC 12 (аналог АЛ9)
Датчик обратной связи есть
Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, чугун с редуктором DN.ru HGBF RQN-Z с индикатором положения и датчиком обратной связи

Редуторы DN.ru

Габаритны и размеры редуторов DN.ru:

Модель HGBF RQN1-180Z HGBF RQN3-680Z
D2, мм 81 125
D3, мм 50/70 70/102/125
d1, мм 35 55
A, мм 165 250
B, мм 127 190
C, мм 84 140
D, мм 66 112
E, мм 12 16
F, мм 47 68
H, мм 73 108
Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, чугун с редуктором DN.ru HGBF RQN-Z с индикатором положения и датчиком обратной связи

Эскиз габаритов и размеров редуторов DN.ru

Таблица материалов и деталей редуторов DN.ru:

№ п/п Детали Материал
1 Прозрачная крышка индикатора поликарбонат
2 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Крышка алюминиевый сплав ADC 12 (аналог АЛ9)
5 Червячное колесо чугун QT450 (аналог ВЧ45)
6 Регулировочный винт нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7 Червячный вал сталь 45
8 Заглушка NBR
9 Втулка полимер PZ2175
10 Подшипник легированная сталь
11 Корпус алюминиевый сплав ADC 12 (аналог АЛ9)
12 Подшипник легированная сталь
13 Сальник резина
14 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
15 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10)
16 Ось сталь 45
17 Концевой выключатель -
18 Уплотнительное кольцо NBR
Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, чугун с редуктором DN.ru HGBF RQN-Z с индикатором положения и датчиком обратной связи

Эскиз материалов и деталей редуторов DN.ru
