Затворы дисковые поворотные DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, с редуктором RDN RQN-xZ-Tx купить в Москве и РФ

Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Редуктор четвертьоборотный позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам.

Технические характеристики затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 LUG с редуктором RDN RQN-xZ-Tx:

Наименование	Значение
Номинальное давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +100
Рабочая среда	холодная и горячая вода, воздух без примесей масла и жира, этиленгликоль, пропиленгликоль иные среды нейтральные к материалу
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Срок службы, лет	10
Средний ресурс, циклов открытия/закрытия	60 000 (при неагрессивной среде и средних значениях давления и температуры)

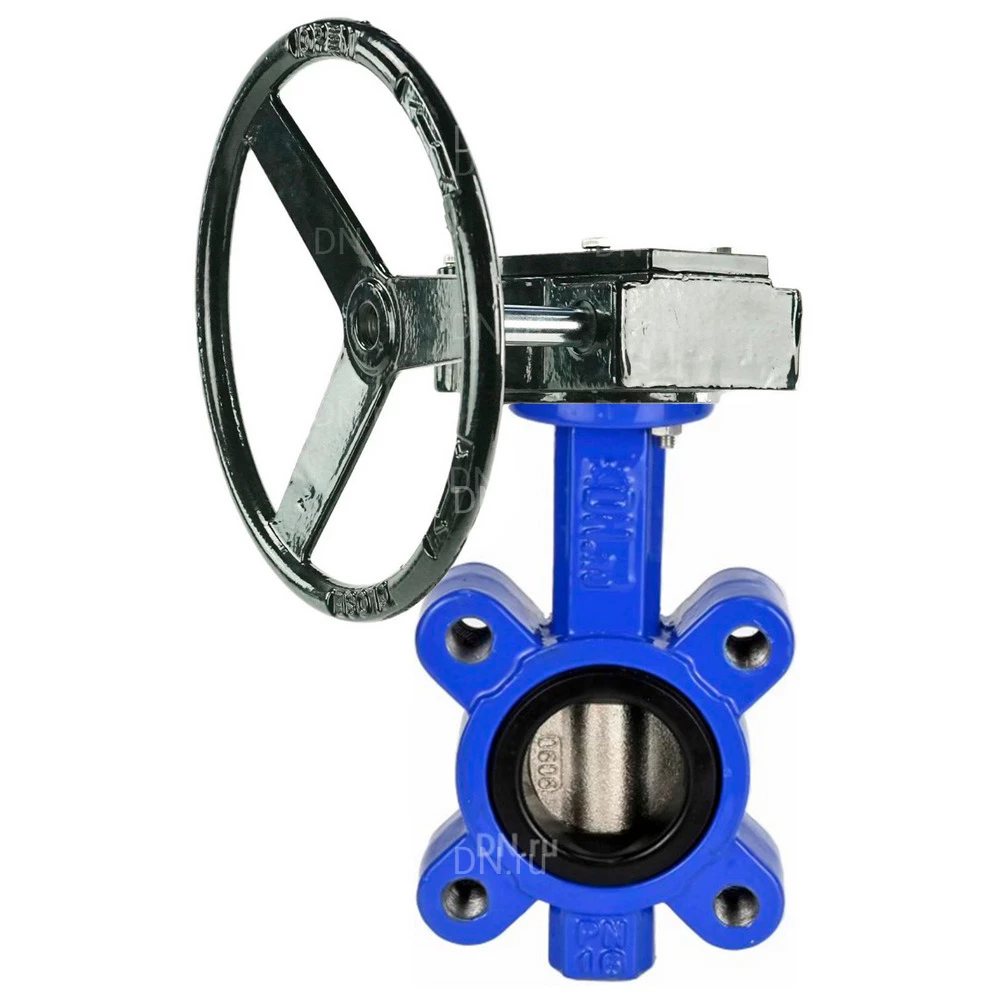

Затворы дисковые поворотные DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, с редуктором RDN RQN-xZ-Tx

Габариты и размеры затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 LUG с редуктором RDN RQN-xZ-Tx:

Модель	A, мм	B, мм	C, мм	D, мм	N-M
Ду50	72.5	130.5	43	125	4-М16
Ду65	77.5	146.5	46	145	4-М16
Ду80	92	156	46	160	8-М16
Ду100	109	168.5	52	180	8-М16
Ду125	127	190.5	56	210	8-М16
Ду150	141	213.5	56	240	8-М20

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 LUG с редуктором RDN RQN-xZ-Tx

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 LUG с редуктором RDN RQN-xZ-Tx:

№	Наименование детали	Материал
1	Корпус	чугун QT450 (аналог ВЧ 45)
2	Диск	чугун QT450 (аналог ВЧ 45)
3	Седловое уплотнение	EPDM
4	Шток	нержавеющая сталь AISI 316 (аналог 08Х17Н13М2)

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 LUG с редуктором RDN RQN-xZ-Tx

Технические параметры редуктора DN.ru RDN RQN-xZ-Tx:

Наименование	Значение
Рабочая температура t, ⁰C	от –40 до +120 (150)
Рабочая температура t, ⁰C	от –60 до +120 (150) (низкотемпературная версия)
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Степень защиты, IP	67
Рабочее давление, бар	16
Применение	водоснабжение, отопление, вентиляция, энергетика, кондиционирование воздуха
Монтаж	горизонтальный/вертикальный
Регулировка хода	от -5° до +95°
Соответствие стандарту	DIN / ISO 5211

Редуктор DN.ru RDN RQN-xZ-Tx

Габариты и размеры редуктора DN.ru RDN RQN-xZ-Tx:

Модель	A, мм	B, мм	ØC, мм	D, мм	J, мм	G, мм	T, мм	ØF, мм	4M	HxH, мм
RDN RQN1-150Z-T24	170	130	160	100	45	120	50	50	4-M8	9x9
RDN RQN3-150Z-T24	170	130	160	100	45	120	50	70	4-M8	14x14
RDN RQN4-500Z-T30	240	160	260	130	55	150	70	100	4-M10	17x17

Эскиз габаритов и размеров редуктора DN.ru RDN RQN-xZ-Tx
