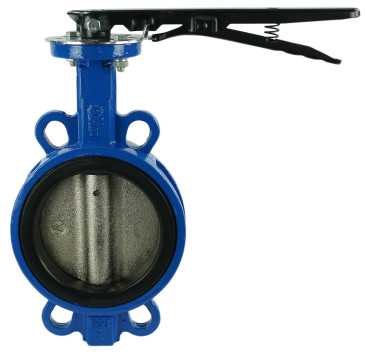

Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, корпус -чугун GGG50, диск - чугун GGG40, уплотнение

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Технические параметры затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16

Характеристика	Значение
Номинальный диаметр DN	40-300 мм
Номинальное давление PN	16 бар
Направление потока	двустороннее
Температура рабочей среды	от -20 до +120 ⁰C
Температура окружающей среды	от -20 до +100 ⁰C
Климатическое исполнение	УХЛ4 по ГОСТ 15150-69
Герметичность в затворе	по классу А ГОСТ 9544-2015
Рабочая среда	холодная и горячая вода, воздух без примесей масла и жира, слабоагрессивные среды, иные среды нейтральные к материалу
Присоединение к трубопроводу	межфланцевое
Тип управления	рукоятка
Средний срок службы	5 лет
Средний ресурс, закрытие/открытие	20 000 циклов (при неагрессивной среде и средних значениях давления и температуры)

Видео затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16

Размер	H, мм	H1, мм	H2, мм	L, мм	L1, мм	Dм, мм	Dк, мм	DN, мм	D1, мм	D, мм	S, мм	n, шт	КОПФТ, шт	ØF, мм	ДОПФТ, мм
Ду40	146	74	25	43	216	73	75	50	74	50	9х9	4	4	8	19
Ду50	143	72	25	43	210	73	84.5	50	74	50	9х9	4	4	8	19
Ду65	153	75	25	46	210	86	104.5	65	74	50	9х9	4	4	8	19
Ду80	160	95	25	46	210	103	123.5	80	74	50	9х9	4	8	8	19
Ду100	180	110	25	52	250	131	139.5	100	90	70	11х11	4	8	10	19
Ду125	190	120	28	56	250	155	169.5	125	90	70	14х14	4	8	10	19
Ду150	203	139	30	56	255	183	196	150	90	70	14х14	4	8	10	23
Ду200	230	165	35	60	370	235	247	200	125	102	17х17	4	12	12	23
Ду250	280	203	40	68	370	286	304	250	125	102	22х22	4	12	12	28
Ду300	314	235	35	78	370	338	358	300	138	102	22х22	4	12	12	28

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16

Деталировка затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16

№	Наименование детали	Материал
1	Корпус	чугун GGG50 (аналог ВЧ50)
2	Манжета	EPDM
3	Диск	чугун GGG40 (аналог ВЧ40)
4	Шток	нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13)
5	Шпилька	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
6	Втулка	NBR
7	Уплотнительное кольцо	NBR
8	Пластина фиксирующая	углеродистая сталь
9	Рукоятка с фиксатором	углеродистая сталь

Эскиз деталировки затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16
