Затворы дисковые поворотные DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, с редуктором HGB RQN-xZ купить в Москве и РФ

Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Редуктор четвертьоборотный позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками.

Технические характеристики затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 LUG с редуктором HGB RQN-xZ:

Наименование	Значение
Номинальное давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +100
Рабочая среда	холодная и горячая вода, воздух без примесей масла и жира, этиленгликоль, пропиленгликоль иные среды нейтральные к материалу
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Срок службы, лет	10
Средний ресурс, циклов открытия/закрытия	60 000 (при неагрессивной среде и средних значениях давления и температуры)

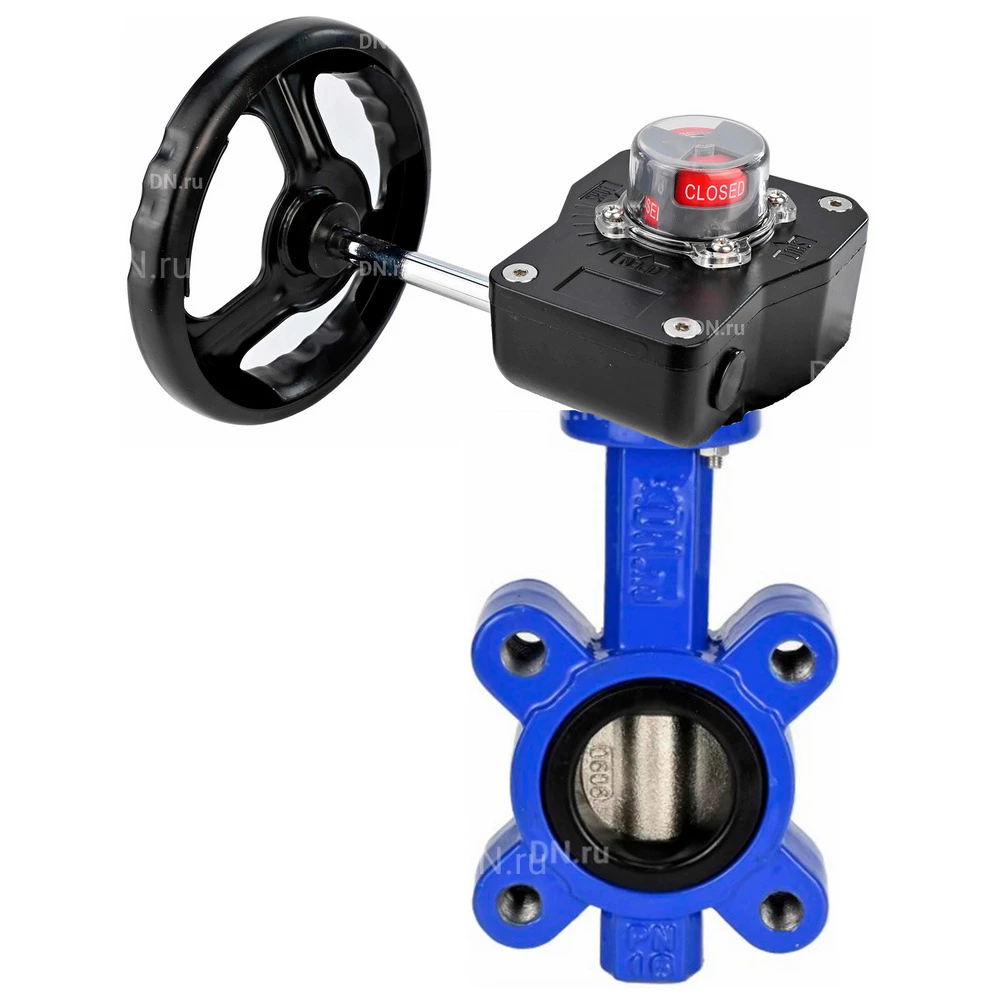

Затворы дисковые поворотные DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, с редуктором HGB RQN-xZ

Габариты и размеры затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 LUG с редуктором HGB RQN-xZ:

Модель	A, мм	B, мм	C, мм	D, мм	N-M
Ду50	72.5	130.5	43	125	4-М16
Ду65	77.5	146.5	46	145	4-М16
Ду80	92	156	46	160	8-М16
Ду100	109	168.5	52	180	8-М16
Ду125	127	190.5	56	210	8-М16
Ду150	141	213.5	56	240	8-М20

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 LUG с редуктором HGB RQN-xZ

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 LUG с редуктором HGB RQN-xZ:

№	Наименование детали	Материал
1	Корпус	чугун QT450 (аналог ВЧ 45)
2	Диск	чугун QT450 (аналог ВЧ 45)
3	Седловое уплотнение	EPDM
4	Шток	нержавеющая сталь AISI 316 (аналог 08Х17Н13М2)

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 LUG с редуктором HGB RQN-xZ

Технические параметры редуктора DN.ru HGB RQN-xZ:

Наименование	Значение
Температура окружающей среды, ⁰C	от –30 до +120
Степень защиты	IP67
Применение	для различных отраслей, где требуется управление потоками рабочей среды
Монтаж	горизонтальный/вертикальный
Регулировка хода	0 – 90° (с возможностью изменения ±5°)
Материал корпуса	алюминиевый сплав ADC 12 (аналог АЛ9)

Редуктор DN.ru HGB RQN-xZ

Габариты и размеры редуктора DN.ru HGB RQN-xZ:

Модель	HGB RQN1-180Z	HGB RQN2-320Z
D2, мм	81	92
D3, мм	50/70	70
d1, мм	35	42
A, мм	165	185
B, мм	127	142
C, мм	84	102
D, мм	66	79
E, мм	12	12
F, мм	47	52
H, мм	73	78

Эскиз габаритов и размеров редуктора DN.ru HGB RQN-xZ
