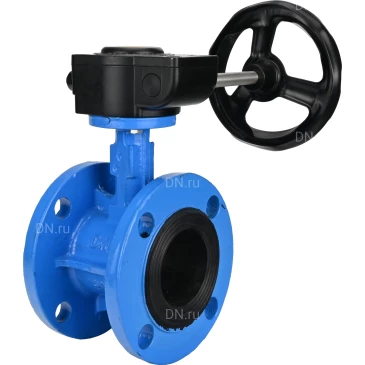

Затворы дисковые поворотные DN.ru WBV1313E-2W-F Ду50-300 Ру16 фланцевые, корпус - чугун GGG40, диск - чугун GGG40, EPDM, с редуктором DN.ru HAM RQN купить в Москве и РФ

Затвор дисковый поворотный DN.ru WBV1313E-2W-F предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Редуктор DN.ru HAM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам.

Технические характеристики затворов дисковых поворотных DN.ru WBV1313E-2W-F Ду50-300 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM:

Характеристика	Значение
Тип затвора	поворотный дисковый
Диаметр	50-300 мм
Давление номинальное	16 бар
Температура рабочей среды	от -20 до +100°C
Применение	водоснабжение, промышленность, Системы отопления
Тип присоединения	фланцевый
Тип управления	Ручной (рукоятка, редуктор)
Класс герметичности	A
Страна производитель	Россия
Гарантия	12 мес.

Затворы дисковые поворотные DN.ru WBV1313E-2W-F Ду50-300 Ру16 фланцевые, корпус - чугун GGG40, диск - чугун GGG40, EPDM, с редуктором DN.ru HAM RQN

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1313E-2W-F Ду50-300 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM:

Диаметр	L, мм	D, мм	D1, мм	D2, мм	n-d, шт-мм
DN50	108	165	125	99	4-18
DN65	112	185	145	118	4-18
DN80	114	200	160	132	8-18
DN100	127	220	180	156	8-18
DN125	140	250	210	184	8-18
DN150	140	285	240	211	8-22
DN200	152	340	295	266	12-22
DN250	165	405	355	319	12-26
DN300	178	460	410	370	12-26

Затворы дисковые поворотные DN.ru WBV1313E-2W-F Ду50-300 Ру16 фланцевые, корпус - чугун GGG40, диск - чугун GGG40, EPDM, с редуктором DN.ru HAM RQN

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1313E-2W-F Ду50-300 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM

Материалы деталей затворов дисковых поворотных DN.ru WBV1313E-2W-F Ду50-300 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM:

№	Наименование	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Диск	чугун GGG40 (аналог ВЧ40)
3	Седловое уплотнение	EPDM
4	Шток	нержавеющая сталь SS 420 (аналог ст.20Х13)

Эскиз материалов затворов дисковых поворотных DN.ru WBV1313E-2W-F Ду50-300 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM

Технические характеристики редукторов DN.ru HAM RQN:

Характеристика	Значение
Температура окружающей среды	от-30 до +120 °C
Применение	для различных отраслей, где требуется управление потоками рабочей среды
Монтаж	горизонтальный/вертикальный
Регулировка хода	0 – 90° (с возможностью изменения ±5°)

Редукторы DN.ru HAM RQN

Габаритные и установочные размеры редукторов DN.ru HAM RQN:

Модель	A, мм	B, мм	C, мм	H, мм	T, мм	d1, мм	E, мм	G, мм	D, мм
HAM-1	115	50	42	48	19	20	160	140	80
HAM-2	130	58	50	58	18	20	160	200	100
HAM-3	150	65	60	58	18	20	215	250	120
HAM-4	180	80	60	74	21	20	225	300	142
HAM-5	220	95	78	84	51	25	325	400	175

Эскиз габаритов редукторов DN.ru HAM RQN
