Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-ISO-H Ду50-300 Ру25 межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с редуктором DN.ru HAM RQN-Z купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Редуктор DN.ru HAM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками.

Технические параметры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Характеристика	Значение
Номинальное давление PN, бар	25
Температура рабочей среды t, ⁰C	от -20 до +120
Рабочая среда	вода, морская вода, сточные воды, пульпа с содержанием взвешенных частиц до 5%, спирты, неорганические кислоты невысокой концентрации, гликоли, щелочи, полярные растворители, кетоны.
Направление потока	двустороннее
Класс герметичности	«A» ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Материал корпуса	чугун QT450 (аналог ВЧ45)
Материал диска	нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
Материал уплотнения	EPDM
Сферы применения	системы отопления и водоснабжения, промышленные трубопроводы
Срок службы, лет	10

Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-ISO-H Ду50-300 Ру25 межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с редуктором DN.ru HAM RQN-Z

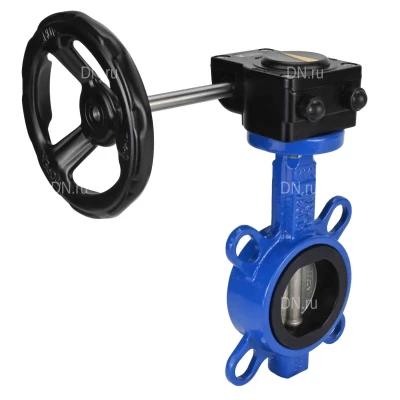

Изображение затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Размер	L, мм	H1, мм	H2, мм	ØD, мм	ØPCD, мм	n–Ød
Ду50	43	73	115	98	125	4–19
Ду65	46	83	122	115	145	8–19
Ду80	46	93	130	128.7	160	8–19
Ду100	52	110	150	145	190	8–23
Ду125	56	127	162	180	220	8–28
Ду150	56	150	190	207	250	8–28
Ду200	60	176	230	260.8	310	12–28
Ду250	68	214.5	265	315	370	12–31
Ду300	78	248	315	365.7	430	16–31

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Деталировка затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

№	Наименование детали	Материал
1	Корпус	чугун QT450 (аналог ВЧ45)
2	Седловое уплотнение	EPDM
3	Диск	сталь нержавеющая CF8/AISI304 (аналог 08Х18Н10)
4	Штифт	сталь нержавющая 14Cr17Ni2 (14Х17Н2)
5	Шток	сталь нержавеющая 20Cr13 (аналог 12Х13)
6	Уплотнительное кольцо	EPDM
7	Болт	сталь нержавеющая А2-70 (аналог 08Х18Н10)
8	Шайба	сталь нержавеющая А2-70 (аналог 08Х18Н10)
9	Гайка	сталь нержавеющая А2-70 (аналог 08Х18Н10)
11	Винт	сталь нержавеющая А2-70 (аналог 08Х18Н10)

Эскиз деталировки затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Технические параметры редукторов DN.ru HAM RQN-xZ-x

Характеристика	Значение
Тип редуктора	четвертьоборотный
Температура окружающей среды, ⁰C	от –30 до +120
Степень защиты корпуса	IP67
Применение	для различных отраслей, где требуется управление потоками рабочей среды
Монтаж	горизонтальный/вертикальный
Материал корпуса	алюминиевый сплав
Регулировка хода	0 – 90° (с возможностью изменения ±5°)
Стандарт присоединения	ISO 5211

Изображение редукторов DN.ru HAM RQN-xZ-x

Деталировка редукторов DN.ru HAM RQN-xZ-x

№	Наименование детали	Материал
1	Болт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Указатель	ABS пластик
3	Крышка	алюминиевый сплав
4	Уплотнительное кольцо	NBR70
5	Штифт	черная сталь
6	Шестерня червячная	ковкий чугун
7	Уплотнение	NBR70
8	Корпус	алюминиевый сплав
9	Регулировочный болт	черная сталь
10	Прокладка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
11	Регулировочная гайка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12	Кожух гайки	NBR70
13	Подшипник	порошковая сталь
14	Червячный вал	сталь 45
15	Уплотнение	NBR70
16	Вал привода	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
17	Штурвал	углеродистая сталь с полиэфирным покрытием
18	Штифт	черная сталь

Эскиз деталировки редукторов DN.ru HAM RQN-xZ-x
