Затворы дисковые поворотные DN.ru WBV3232P-2W-Fb Ду40-300 Ру16, корпус - нержавеющая сталь, диск - нержавеющая сталь, уплотнение - PTFE, с редуктором DN.ru HGB RQN-Z с индикатором положения купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Технические параметры затворов дисковых поворотных DN.ru DN.ru WBV3232P-2W-Fb HGB RQN-Z Ру16:

Наименование	Значение
Давление номинальное PN, бар	16
Температура рабочей среды, °С	от -29 до 180
Применение	вентиляция и стационарное кондиционирование, водоснабжение, теплоснабжение
Присоединение к трубопроводу	межфланцевый
Тип затвора	поворотный дисковый
Класс герметичности	A по ГОСТ 9544
Тип управления	Ручной (рукоятка, редуктор)
Страна производитель	Россия

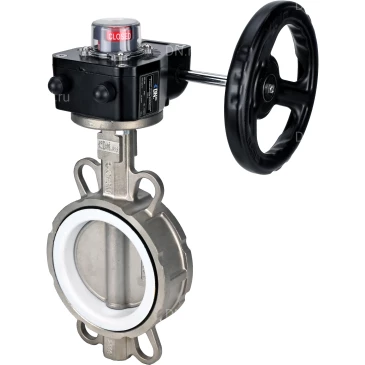

Затворы дисковые поворотные DN.ru WBV3232P-2W-Fb Ду40-300 Ру16, корпус - нержавеющая сталь, диск - нержавеющая сталь, уплотнение - PTFE, с редуктором DN.ru HGB RQN-Z с индикатором положения

Таблица деталей и материалов затворов дисковых поворотных DN.ru DN.ru WBV3232P-2W-Fb HGB RQN-Z Ру16:

№	Наименование	Материал
1	Корпус	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
2	Манжета	PTFE
3	Диск	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
4	Шток	нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13)
5	Шпилька	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
6	Втулка	EPDM
7	Уплотнительное кольцо	EPDM
8	Пластина фиксирующая	углеродистая сталь

Эскиз деталей и материалов затворов дисковых поворотных DN.ru DN.ru WBV3232P-2W-Fb HGB RQN-Z Ру16

Технические параметры редукторов DN.ru HGB RQN-Z

Регулировка хода	0 – 90° (с возможностью изменения ±5°)°
Степень защиты	IP67
Рабочая среда	для различных отраслей, где требуется управление потоками рабочей среды
Температура окружающей среды, °С	от–30 до +120
Монтаж	горизонтальный/вертикальный
Материал корпуса	алюминиевый сплав ADC 12

Редукторовы DN.ru HGB RQN-Z

Габариты и размеры редукторов DN.ru HGB RQN-Z:

Модель	HGB RQN1-180Z	HGB RQN2-320Z	HGB RQN3-680Z
D2, мм	81	92	125
D3, мм	50/70	70	70/102/125
d1, мм	35	42	55
A, мм	165	185	250
B, мм	127	142	190
C, мм	84	102	140
D, мм	66	79	112
E, мм	12	12	16
F, мм	47	52	68
H, мм	73	78	108

Эскиз габаритов и размеров редукторов DN.ru HGB RQN-Z

Таблица деталей и материалов редукторов DN.ru HGB RQN-Z:

№ п/п	Детали	Материал
1	Прозрачная крышка индикатора	поликарбонат
2	Винт	сталь нержавеющая 304
3	Винт	сталь нержавеющая 304
4	Крышка	алюминиевый сплав ADC 12
5	Червячное колесо	ковкий чугун QT450
6	Регулировочный винт	сталь нержавеющая 304
7	Червячный вал	сталь 45
8	Заглушка	NBR
9	Втулка	полимер PZ2175
10	Подшипник	легированная сталь
11	Корпус	алюминиевый сплав ADC 12
12	Подшипник	легированная сталь
13	Сальник	резина
14	Шайба	сталь нержавеющая 304
15	Винт	сталь нержавеющая 304
16	Ось	сталь 45
17	Уплотнительное кольцо	NBR

Эскиз деталей и материалов редукторов DN.ru HGB RQN-Z
