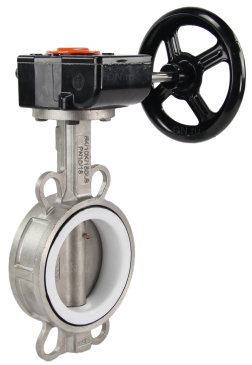

Затвор дисковый поворотный DN.ru 316L-316L-PTFE Ду40-300 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, межфланцевый, с редуктором Pro-Gear X W в г. Москва

Затвор дисковый поворотный DN.ru 316L-316L-PTFE Ду40-300 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, межфланцевый, с редуктором Pro-Gear X W
Цены
Валюта USD RUB EUR
ДиаметрЦена, с НДСВ корзину
Ду4013 068 руб.
Ду5013 068 руб.
Ду6514 529 руб.
Ду8018 187 руб.
Ду10024 552 руб.
Ду12524 236 руб.
Ду15032 568 руб.
Ду20044 974 руб.
Ду25064 146 руб.
Ду300115 725 руб.
Цена актуальна на 20.01.2022 г.

Характеристики

Применение: вентиляция и стационарное кондиционирование, водоснабжение, Химическая промышленность, Системы водоочистки и канализации
Материал корпуса: cталь AISI316L
Материал диска: cталь AISI316L
Уплотнение: PTFE
Давление номинальное: 16 бар
Класс герметичности: A
Температура: от -10°C до +180°C
Тип управления: редуктор
Страна производитель: Китай

Аналоги других брендов

Описание затвора 316L-316L-PTFE с редуктором Pro-Gear X W

Затвор дисковый поворотный DN.ru предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности

Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Общие характеристики затворов DN.ru-316L-316L-PTFE:

Наименование Материал
1 Корпус Нержавеющая сталь AISI 316L
2 Манжета PTFE
3 Диск Нержавеющая сталь AISI 316L
4 Шток Нержавеющая сталь AISI 316L
5 Шпилька Нержавеющая сталь AISI 316L
6 Втулка PTFE
7 Уплотнительное кольцо NBR (нитрил)
8 Рукоятка Углеродистая сталь
Эскиз Затвор дисковый поворотный DN.ru 316L-316L-PTFE Ду40-300 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, межфланцевый, с редуктором Pro-Gear X W

Эскиз затвора DN.ru-316L-316L-PTFE

Основные технические характеристики затворов DN.ru-316L-316L-PTFE:

Ду, мм H1, мм H2, мм H3, мм L, мм ØC, мм n - Ø, шт-мм ISO-5211 Крутящий момент
при ΔP=16 бар, Нм
40 56 110 27 33 110 4 - Ø18 F05 50
50 76 162 32 45 125 4 - Ø18 F05 50
65 89 175 32 48 145 4 - Ø18 F05 50
80 95 181 32 49 160 4 - Ø18 F05 50
100 114 200 32 55 180 4 - Ø18 F07 80
125 127 213 32 58 210 4 - Ø18 F07 150
150 140 225 32 59 240 8 - Ø23 F07 300
200 177 260 36 64 295 12 - Ø23 F10 400
250 203 292 36 70 355 12 - Ø27 F10 400
300 242 337 36 80 410 12 - Ø27 F10 600

Гидравлические испытания корпуса проводятся давлением, превышающим рабочее давление в 1.5 раза. Гидравлические испытания уплотнения сальника и седлового уплотнения проводятся давлением, превышающим рабочее давление в 1.1 раза.

Описание редуктора Pro-Gear серии X:

Материалы редуктора Pro-Gear серии X

Деталь Материал
1 Корпус Алюминиевый сплав
2 Крышка Алюминиевый сплав
3 Индикатор позиции Полиамид
4 Зубчатый сегмент Чугун GGG40
5 Червяк Сталь С45-К
6 Вал Нержавеющая сталь
7 Упорные игольчатые подшипники Высококачественные подшипники с тефлоновым покрытием
8 Прокладка Материал в зависимости от исполнения
9 Уплотнительные кольца Материал в зависимости от исполнения
10 Смазка Полусинтетическая
11 Крепеж Нержавеющая сталь
Взрыв-схема редуктора Pro-Gear X

Взрыв-схема редуктора Pro-Gear серии X
