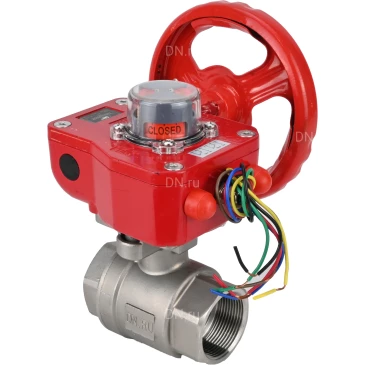

Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H 2″ Ду50 Ру63 полнопроходной двухходовой, нержавеющая сталь SS316, внутренняя резьба, уплотнение - PTFE, с редуктором DN.ru HGBF RQN1-180Z

Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H 2″ Ду50 Ру63 полнопроходной двухходовой, нержавеющая сталь SS316, внутренняя резьба, уплотнение - PTFE, с редуктором DN.ru HGBF RQN1-180Z
Артикул: D160-37864

Модификация

О товаре

Артикул: D160-37864
Бренд: DN.ru, Россия
Доступность товара: В наличии
Серия бренда: BV3232P
Присоединение: Внутренняя резьба
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 50
Диаметр в дюймах: 2
Давление условное Ру(Pn), бар: 63
Строительная длина, мм: 118
Проход шара: полнопроходной
Рабочая среда крана: вода, пар, слабоагрессивная среда, нефтепродукты
Тип управления: с редуктором
Устройство крана: двухходовой
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 230 ℃
Применение: теплоснабжение
Класс герметичности: A
Все характеристики
на 2025-12-31
21 482,11
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(2pc)-FP-T-ISO-H возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, слабоагрессивная среда, нефтепродукты), неагрессивные к материалам крана.

Редуктор DN.ru HGBF RQN1-180Z позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками.

Технические параметры крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду50 Ру63 с редуктором HGBF RQN1-180Z:

  • Давление номинальное PN - 63 бар
  • Диаметр номинальный DN - 50 мм
  • Тип присоединения - муфтовый (резьбовой)
  • Среда - вода, пар, слабоагрессивная среда, нефтепродукты
  • Тип управления - с редуктором
  • Применение - теплоснабжение
  • Проход шара крана - полнопроходной
  • Температура рабочей среды - от -29°С до 200°С
  • Присоединение - Внутренняя резьба
  • Датчик обратной связи - есть
  • Управление - редуктор
  • Взрывозащита - нет
  • Класс герметичности - A по ГОСТ 9544
  • Проходное сечение - 49
  • Водоразборный - нет
  • Тип устройства крана - двухходовой
  • Тип ISO-фланца арматуры - F05, F07
  • Размер вала арматуры (квадрат) - 14х14 мм
  • Серия - BV3232P
  • Страна производитель - Россия
  • Вес - 3.52 кг
 Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H 2″ Ду50 Ру63 полнопроходной двухходовой, нержавеющая сталь SS316, внутренняя резьба, уплотнение - PTFE, с редуктором DN.ru HGBF RQN1-180Z

Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду50 Ру63 с редуктором HGBF RQN1-180Z

Габаритные и установочные размеры крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду50 с редуктором HGBF RQN1-180Z:

  • Dn - 50 мм
  • L - 118 мм
  • E - 165 мм
 Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H 2″ Ду50 Ру63 полнопроходной двухходовой, нержавеющая сталь SS316, внутренняя резьба, уплотнение - PTFE, с редуктором DN.ru HGBF RQN1-180Z

Эскиз крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду50 с редуктором HGBF RQN1-180Z

Таблица деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду50 Ру63:

№ п/п Наименование детали Материал
1, 6 Корпус нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
2, 4 Уплотнение шара PTFE
3 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
5 Уплотнительное кольцо PTFE
7 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
8 Уплотнение штока PTFE
9 Гайка штока нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10 Рукоятка нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H 2″ Ду50 Ру63 полнопроходной двухходовой, нержавеющая сталь SS316, внутренняя резьба, уплотнение - PTFE, с редуктором DN.ru HGBF RQN1-180Z

Эскиз деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду50 Ру63

Технические параметры редуктора DN.ru HGBF RQN1-180Z:

  • Модель редуктора - HGBF RQN1-180Z
  • Длина редуктора - 127 мм
  • Ширина редуктора - 84 мм
  • Высота редуктора - 165 мм
  • Диаметр штурвала - 120 мм
  • Угол поворота редуктора - 90°
  • Вес - 1.3 кг.
 Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H 2″ Ду50 Ру63 полнопроходной двухходовой, нержавеющая сталь SS316, внутренняя резьба, уплотнение - PTFE, с редуктором DN.ru HGBF RQN1-180Z

Редуктор DN.ru HGBF RQN1-180Z

Таблица деталей и материалов редуктора DN.ru HGBF RQN1-180Z:

№ п/п Детали Материал
1 Прозрачная крышка индикатора поликарбонат
2 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Крышка алюминиевый сплав ADC 12 (аналог АЛ9)
5 Червячное колесо чугун QT450 (аналог ВЧ45)
6 Регулировочный винт нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7 Червячный вал сталь 45
8 Заглушка NBR
9 Втулка полимер PZ2175
10 Подшипник легированная сталь
11 Корпус алюминиевый сплав ADC 12 (аналог АЛ9)
12 Подшипник легированная сталь
13 Сальник резина
14 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
15 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10)
16 Ось сталь 45
17 Концевой выключатель -
18 Уплотнительное кольцо NBR
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H 2″ Ду50 Ру63 полнопроходной двухходовой, нержавеющая сталь SS316, внутренняя резьба, уплотнение - PTFE, с редуктором DN.ru HGBF RQN1-180Z

Эскиз деталей и материалов редуктора DN.ru HGBF RQN1-180Z

Аналоги

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду50, Ру63, применение - теплоснабжение, тип присоединения - муфтовый (резьбовой), проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - редуктор, водоразборный - нет, наличие колонки управления - нет, тип устройства крана - двухходовой, конструкция - Разборный 2-х составной
