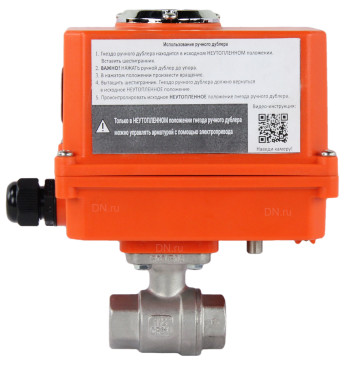

Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду32 Ру63 полнопроходной двухходовой, нержавеющая сталь 316, внутренняя резьба, уплотнение - PTFE, с электроприводом четвертьоборотным QT-N-003EM-O1-220VAC-У1 MINI

кран
кран
кран шаровой
кран с электроприводом
кран шаровой с электроприводом
кран дн.ру
Артикул: D160-22356

Модификация

О товаре

Артикул: D160-22356
Бренд: DN.ru, Россия
Доступность товара: В наличии
Серия бренда: КШМП.316.230-ISO
Присоединение: Внутренняя резьба
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 32
Диаметр в дюймах: 1 1/4
Давление условное Ру(Pn), бар: 63
Строительная длина, мм: 94
Проход шара: полнопроходной
Рабочая среда крана: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Тип управления: С электроприводом
Устройство крана: двухходовой
Тип присоединения: муфтовый (резьбовой)
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 230 ℃
Применение: теплоснабжение
Класс герметичности: A
Все характеристики
на 2025-12-31
18 176
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(2pc)-FP-T-ISO-H возможна в системы, транспортирующие жидкие и газообразные среды (вода, воздух, пар, вода техническая, нефть, нефтепродукты), неагрессивные к материалам крана.

Электроприводы четвертьоборотные DN.ru QT-N-003EM-O1-220VAC-У1 MINI предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические параметры крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду32 Ру63 c электроприводом QT-N-003EM-O1-220VAC-У1 MINI:

  • Давление номинальное PN - 63 бар
  • Диаметр номинальный DN - 32 мм
  • Тип присоединения - муфтовый (резьбовой)
  • Среда - вода, воздух, пар, вода техническая, нефть, нефтепродукты
  • Тип управления - С электроприводом
  • Применение - теплоснабжение
  • Проход шара крана - полнопроходной
  • Температура рабочей среды - от -29°С до 200°С
  • Присоединение - Внутренняя резьба
  • Управление - электропривод 220В
  • Взрывозащита - нет
  • Класс герметичности - A по ГОСТ 9544
  • Водоразборный - нет
  • Тип устройства крана - двухходовой
  • Тип ISO-фланца арматуры - F04, F05
  • Размер вала арматуры (квадрат) - 11х11 мм
  • Серия - КШМП.316.230-ISO
  • Страна производитель - Россия
  • Вес - 2.1 кг
 Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду32 Ру63 полнопроходной двухходовой, нержавеющая сталь 316, внутренняя резьба, уплотнение - PTFE, с электроприводом четвертьоборотным QT-N-003EM-O1-220VAC-У1 MINI

Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H QT-N-003EM-O1-220VAC-У1 MINI Ду32 Ру63

Габариты и размеры крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H QT-N-003EM-O1-220VAC-У1 MINI Ду32 Ру63:

  • Dn - 32 мм
  • L - 94 мм
  • F - 115 мм
  • L1 - 157 мм
 Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду32 Ру63 полнопроходной двухходовой, нержавеющая сталь 316, внутренняя резьба, уплотнение - PTFE, с электроприводом четвертьоборотным QT-N-003EM-O1-220VAC-У1 MINI

Эскиз крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H QT-N-003EM-O1-220VAC-У1 MINI Ду32 Ру63

Таблица деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду32 Ру63:

№ п/п Наименование детали Материал
1, 6 Корпус нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
2, 4 Уплотнение шара PTFE
3 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
5 Уплотнительное кольцо PTFE
7 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
8 Уплотнение штока PTFE
9 Гайка штока нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10 Рукоятка нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду32 Ру63 полнопроходной двухходовой, нержавеющая сталь 316, внутренняя резьба, уплотнение - PTFE, с электроприводом четвертьоборотным QT-N-003EM-O1-220VAC-У1 MINI

Эскиз деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду32 Ру63

Технические параметры электропривода QT-N-003EM-O1-220VAC-У1 MINI:

  • Тип электропривода - Четвертьоборотный
  • Крутящий момент привода - 30 Нм
  • Напряжение питания - 220В
  • Напряжение питания концевых выключателей - 220В
  • Номинальный потребляемый ток - 0.2 А
  • Мощность электродвигателя - 20 Вт
  • Степень защиты корпуса - IP67
  • Наличие ручного дублера - есть
  • Взрывозащита корпуса - нет
  • Длина электропривода - 157 мм
  • Ширина электропривода - 90 мм
  • Высота электропривода - 115 мм
  • Страна производитель - Китай
  • Тип ISO-фланца привода - F03, F05
  • Размер штока - 11х11 мм
  • Вес привода - 1.4 кг
 Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду32 Ру63 полнопроходной двухходовой, нержавеющая сталь 316, внутренняя резьба, уплотнение - PTFE, с электроприводом четвертьоборотным QT-N-003EM-O1-220VAC-У1 MINI

Схема подключения электропривода DN.ru QT-N-003EM-O1-220VAC-У1 MINI

Аналоги

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду32, Ру63, применение - теплоснабжение, тип присоединения - муфтовый (резьбовой), проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - электропривод 220В, водоразборный - нет, наличие колонки управления - нет, тип устройства крана - двухходовой, конструкция - Разборный 2-х составной
