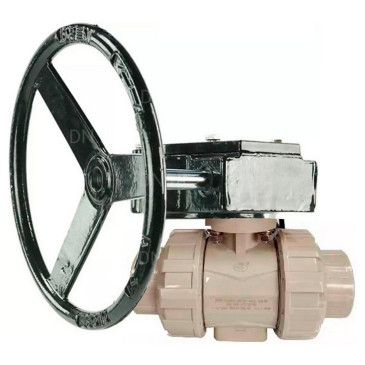

Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн100 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с редуктором DN.ru RDN RQN3-150Z-T24

Артикул: D160-63327

О товаре

Артикул:
D160-63327
Бренд:
DN.ru
Страна производитель:
Россия
Доступность товара:
Товар в наличии на складе либо у поставщика
Серия бренда:
BV4242E
Присоединение:
клеевое
Класс материала корпуса:
НПВХ
не указано
бронза
латунь
латунь никелированная
нержавеющая сталь
Низколегированная сталь
сталь
углеродистая сталь
чугун
Диаметр условный Ду(Dn), мм:
Диаметр в дюймах:
4″
не указано
1″
1 1/2″
1 1/4″
1/2″
1/4″
1/8″
10″
12″
14″
16″
2″
2 1/2″
20″
24″
28″
3″
3 1/2″
3/4″
3/8″
32″
5″
6″
7″
8″
½″
Давление условное Ру(Pn), бар:
Строительная длина, мм:
354
Проход шара:
полнопроходной
Таблица фигур:
не указано
10нж45фт
10нж45фт-01
10нж46фт
10нж46фт-01
10нж47фт-01
11б27п(т)1
11Б27п1
11Б27п11
11Б27п13
11Б27п17
11Б27п7
11б27фт1М
11С10ФТ
11с41п
11с42п
11с42фт (11с42п)
11с667п
11с67п
11с69п
11с70п
11с967п
Рабочая среда крана:
вода, воздух, нейтральные среды, сточные воды
Тип управления:
с редуктором
под редуктор/привод
ручной
С пневмоприводом
С электроприводом
Устройство крана:
двухходовой
Регулирующий
сливной
трехходовой
четырехходовой
Тип присоединения:
муфтовый (резьбовой)
Компрессионное
межфланцевый
муфтовый (резьбовой) / американка
муфтовый (резьбовой) / гайка
муфтовый (резьбовой) / обжимной
муфтовый (резьбовой) / под приварку
муфтовый (резьбовой) / пресс
муфтовый (резьбовой) / цапка
муфтовый (резьбовой) / штуцер
обжим (цанговый)
под приварку
Под приварку / цапка
Под приварку / штуцер
пресс
Фланцевый
Фланцевый / муфта
фланцевый / под приварку
Фланцевый / цапка
Корпус:
НПВХ
Уплотнение шара:
EPDM
не указано
NBR
PPL
PTFE
PTFE / Фторопласт / Тефлон
Резина
Температура:
45 ℃
Применение:
теплоснабжение
Класс герметичности:
A
Все характеристики
на 2026-12-31
42 883
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Кран шаровой применяется в качестве запорной арматуры для перекрытия потока рабочей среды в трубопроводах. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.

Редуктор четвертьоборотный позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам.

Технические параметры крана шарового DN.ru BV4242E-FP-GRM-ISO Дн100 Ру10 с редуктором DN.ru RDN RQN3-150Z-T24:

  • Давление номинальное PN - 10 бар
  • Диаметр наружный Дн - 100 мм
  • Тип присоединения - муфтовый (резьбовой)
  • Среда - вода, воздух, сточные воды, нейтральные среды
  • Тип управления - с редуктором
  • Применение - теплоснабжение
  • Проход шара крана - полнопроходной
  • Присоединение - клеевое
  • Управление - редуктор
  • Класс герметичности - A по ГОСТ 9544
  • Водоразборный - нет
  • Тип устройства крана - двухходовой
  • Тип ISO-фланца арматуры - F07, F10
  • Размер вала арматуры (квадрат) - 14х14 мм
  • Серия - BV4242E
  • Страна производитель - Россия
  • Гарантия - 12 мес.
  • Вес - 4.479 кг

Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн100 Ру10 с редуктором DN.ru RDN RQN3-150Z-T24

Габариты и размеры крана шарового DN.ru BV4242E-FP-GRM-ISO Дн100 Ру10 с редуктором DN.ru RDN RQN3-150Z-T24:

  • D - 194 мм
  • L - 354 мм
  • H - 220 мм
  • G - 120 мм
  • L1 - 170 мм
 Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн100 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с редуктором DN.ru RDN RQN3-150Z-T24

Эскиз габаритов и размеров крана шарового DN.ru BV4242E-FP-GRM-ISO Дн100 Ру10 с редуктором DN.ru RDN RQN3-150Z-T24

Таблица деталей и материалов крана шарового DN.ru BV4242E-FP-GRM-ISO Дн100 Ру10 с редуктором DN.ru RDN RQN3-150Z-T24:

№ п/п Наименование детали Материал
1 Корпус UPVC (НПВХ - непластифицированный поливинилхлорид)
2 Шар UPVC (НПВХ - непластифицированный поливинилхлорид)
3/4/5/6 Кольцевые уплотнения EPDM
7 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн100 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с редуктором DN.ru RDN RQN3-150Z-T24

Эскиз деталей и материалов крана шарового DN.ru BV4242E-FP-GRM-ISO Дн100 Ру10 с редуктором DN.ru RDN RQN3-150Z-T24

Технические параметры редуктора DN.ru RQN3-150Z-T24:

  • Модель редуктора- RQN3-150Z-T24
  • Крутящий момент редуктора- 150 Нм
  • Наличие ручного дублера - штурвал
  • Передаточное отношение редуктора - 24:1
  • Диаметр штурвала - 160 мм
  • Тип ISO-фланца редуктора - F07
  • Размер штока - 14х14 мм
  • Страна производитель - Китай
  • Вес редуктора - 2.2 кг
 Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн100 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с редуктором DN.ru RDN RQN3-150Z-T24

Редуктор DN.ru RQN3-150Z-T24

Габариты и размеры редуктора DN.ru RQN3-150Z-T24:

  • A - 170 мм
  • B - 130 мм
  • ØC - 160 мм
  • D - 100 мм
  • J - 45 мм
  • G - 120 мм
  • T - 50 мм
  • ØF - 70 мм
  • 4M - 4-M8
  • HxH - 14x14 мм
 Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн100 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с редуктором DN.ru RDN RQN3-150Z-T24

Эскиз габаритов и размеров редуктора DN.ru RQN3-150Z-T24

Аналоги

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду100, Ру10, применение - теплоснабжение, тип присоединения - муфтовый (резьбовой), проход шара крана - полнопроходной, класс материала корпуса - НПВХ, управление - редуктор, водоразборный - нет, тип устройства крана - двухходовой
