Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн50 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-005EM-O1-380VAC-У1 HARK

Кран шаровой применяется в качестве запорной арматуры для перекрытия потока рабочей среды в трубопроводах. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики крана шарового DN.ru BV4242E-FP-GRM-ISO Дн50 Ру10

• Диаметр номинальный DN - 50 мм
• Давление номинальное PN - 10 бар
• Материал корпуса - НПВХ
• Материал шара - НПВХ
• Проход шара крана - полнопроходной
• Тип присоединения - муфтовый (резьбовой)
• Присоединение - клеевое
• Тип управления - С электроприводом
• Управление - электропривод 380В
• Тип ISO фланца арматуры - F05
• Размер вала арматуры (квадрат) - 11х11 мм
• Уплотнение - EPDM
• Тип устройства крана - двухходовой
• Рабочая среда - вода, воздух, сточные воды, нейтральные среды
• Температура рабочей среды, минимальная - от 0 °C
• Температура рабочей среды, максимальная - до 45 °C
• Температура окружающей среды, минимальная - от 0 °C
• Температура окружающей среды, максимальная - до 40 °C
• Область применения - теплоснабжение
• Строительная длина - 197 мм
• Водоразборный - нет
• Наличие концевых выключателей - нет
• Класс герметичности - A
• Цвет - черный
• Наличие моментной муфты - нет
• Наличие блока подготовки воздуха - нет
• Модель арматуры - BV4242E-FP-GRM-ISO
• Маркировка - BV4242E-FP-GRM-ISO QT-N-EM-O1-380VAC-У1 HARK
• Серия - BV4242E
• Бренд - DN.ru
• Страна производитель - Россия
• Гарантия - 12 мес.
• Вес - 4.008 кг

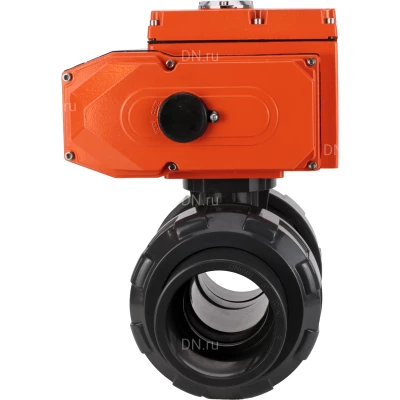

Изображение крана шарового DN.ru BV4242E-FP-GRM-ISO Дн50 Ру10

Габаритные и установочные размеры крана шарового DN.ru BV4242E-FP-GRM-ISO Дн50 Ру10

• D - 121.5 мм
• d - 50 мм
• d1 - 63.4 мм
• d2 - 63 мм
• L - 197 мм
• L1 - 38.5 мм
• L2 - 105 мм
• H1 - 138 мм
• H2 - 60 мм
• I - М6
• F - 35 мм
• M - 27 мм
• C - 50 мм

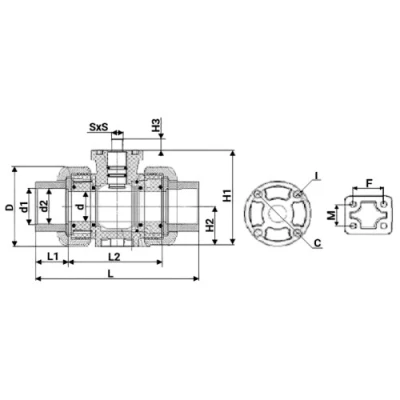

Эскиз габаритов крана шарового DN.ru BV4242E-FP-GRM-ISO Дн50 Ру10

Деталировка крана шарового DN.ru BV4242E-FP-GRM-ISO Дн50 Ру10

Эскиз материалов крана шарового DN.ru BV4242E-FP-GRM-ISO Дн50 Ру10

Технические характеристики электропривода DN.ru QT-N-005EM-O1-380VAC-У1 HARK

• Модель привода - QT-N-005EM-O1-380VAC-У1 HARK
• Тип электропривода - четвертьоборотный
• Тип двигателя - асинхронный
• Угол поворота - 90°
• Наличие ручного дублера - Шестигранник
• Материал корпуса - алюминиевый сплав с эпоксидным порошковым покрытием
• Материал вала - легированная сталь
• Напряжение питания - 380В
• Кабельный ввод - гермоввод 2xM18
• Крутящий момент электропривода - 50 Нм
• Тип ISO фланца - F05, F07
• Время цикла (поворот на 90°) - 30 сек
• Мощность электродвигателя - 10 Вт
• Макс.размер вала арматуры - 14x14
• Номинальный потребляемый ток - 0,12 А
• Автоматическое отключение в положениях "открыто", "закрыто" и в случаях заклинивания - 2 концевых выключателя + 2 дополнительных выключателя (сухой контакт)
• Температура окружающей среды - от -20 до +70°C
• Класс защиты корпуса - IP67
• Взрывозащита корпуса - нет
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 3,6 кг

Изображение электропривода DN.ru QT-N-005EM-O1-380VAC-У1 HARK

Деталировка электропривода DN.ru QT-N-005EM-O1-380VAC-У1 HARK

Эскиз деталировки электропривода DN.ru QT-N-005EM-O1-380VAC-У1 HARK
