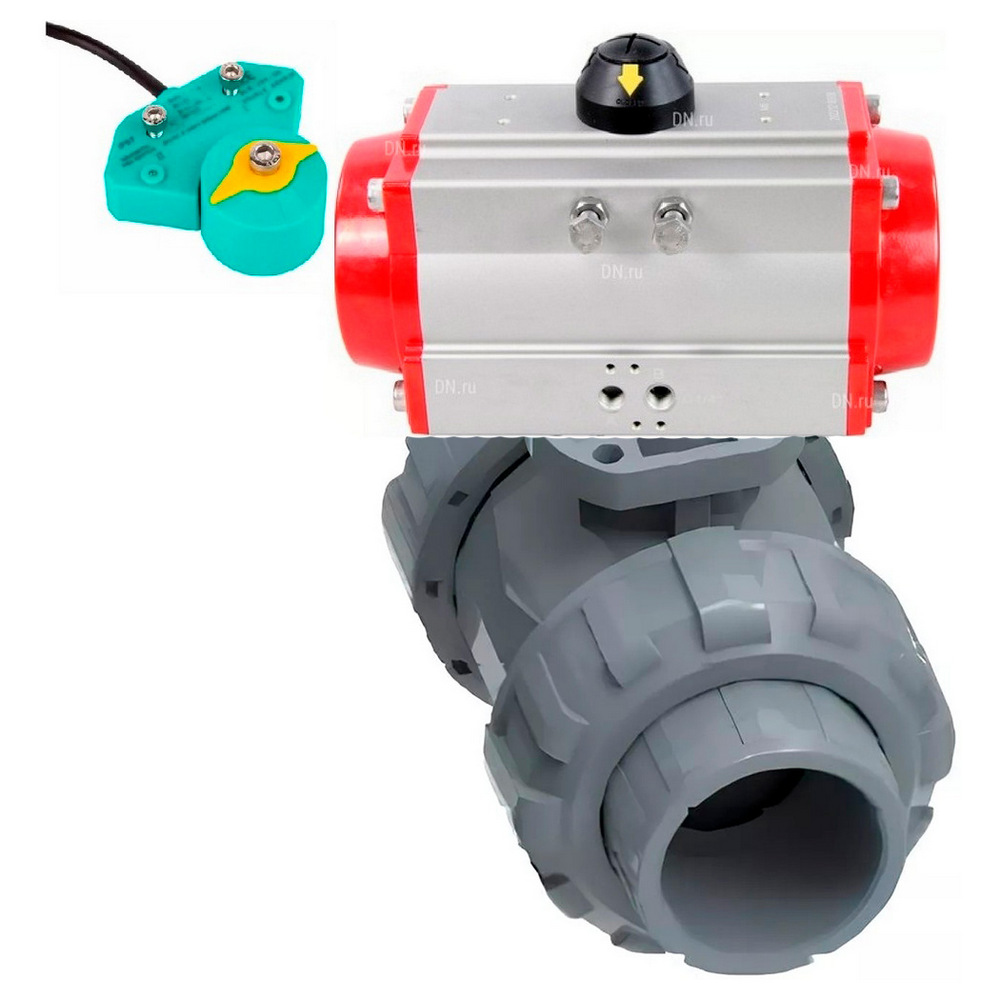

Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10 межфланцевый полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-052 и магнитным переключателем ALS200D

Артикул: D160-64186

Модификация

О товаре

Артикул: D160-64186
Бренд: DN.ru, Россия
Доступность товара: В наличии
Серия бренда: BV4242E
Присоединение: клеевое
Класс материала корпуса: НПВХ
Диаметр условный Ду(Dn), мм: 15
Диаметр в дюймах: 1/2
Давление условное Ру(Pn), бар: 10
Строительная длина, мм: 123
Проход шара: полнопроходной
Рабочая среда крана: вода, воздух, сточные воды, нейтральные среды
Тип управления: С пневмоприводом
Устройство крана: двухходовой
Тип присоединения: муфтовый (резьбовой)
Корпус: НПВХ
Уплотнение шара: EPDM
Температура: 45 ℃
Применение: теплоснабжение
Класс герметичности: A
Все характеристики
на 2025-12-31
12 781,62
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Кран шаровой применяется в качестве запорной арматуры для перекрытия потока рабочей среды в трубопроводах. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.

Пневмоприводы двойного действия DA используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.

Магнитный переключатель DN.ru ALS200D предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы.

Технические параметры крана шарового DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10:

  • Давление номинальное PN - 10 бар
  • Наружный диаметр Дн - 15 мм
  • Тип присоединения - муфтовый (резьбовой)
  • Среда - вода, воздух, сточные воды, нейтральные среды
  • Тип управления - С пневмоприводом
  • Применение - теплоснабжение
  • Проход шара крана - полнопроходной
  • Присоединение - клеевое
  • Управление - пневмопривод двойного действия
  • Класс герметичности - A по ГОСТ 9544
  • Водоразборный - нет
  • Тип устройства крана - двухходовой
  • Крутящий момент на валу арматуры - 2 Нм
  • Тип ISO-фланца арматуры - F03
  • Размер вала арматуры (квадрат) - 9х9 мм
  • Серия - BV4242E
  • Страна производитель - Россия
  • Гарантия - 12 мес.
  • Вес - 1.856 кг
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10 межфланцевый полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-052 и магнитным переключателем ALS200D

Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10 с пневмоприводом PA-DA-052 и магнитным переключателем ALS200D

Габариты и размеры крана шарового DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10:

  • D - 54 мм
  • d - 15 мм
  • d1 - 20.25 мм
  • d2 - 20.05 мм
  • L - 123 мм
  • L1 - 23 мм
  • L2 - 67 мм
  • H1 - 66 мм
  • H2 - 27.5 мм
  • H3 - 8 мм
  • M - 20 мм
  • I - М5
  • C - 36 мм
  • SxS - 9х9 мм
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10 межфланцевый полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-052 и магнитным переключателем ALS200D

Эскиз габаритов и размеров крана шарового DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10

Таблица деталей и материалов крана шарового DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10:

№ п/п Наименование детали Материал
1 Корпус UPVC (НПВХ - непластифицированный поливинилхлорид)
2 Шар UPVC (НПВХ - непластифицированный поливинилхлорид)
3/4/5/6 Кольцевые уплотнения EPDM
7 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10 межфланцевый полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-052 и магнитным переключателем ALS200D

Эскиз деталей и материалов крана шарового DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10

Технические параметры пневмопривода DN.ru PA-DA-052:

  • Тип пневмопривода - двойного действия
  • Крутящий момент привода - 24 Нм
  • Угол поворота привода - 90°
  • Наличие ручного дублера - нет
  • Тип ISO-фланца привода - F03, F05
  • Размер штока - 11х11 мм
  • Страна производитель - Китай
  • Вес привода - 1.4 кг
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10 межфланцевый полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-052 и магнитным переключателем ALS200D

Пневмопривод DN.ru PA-DA-052

Габариты и размеры пневмопривода DN.ru PA-DA-052:

  • A - 30 мм
  • B - 41.5 мм
  • C - 65.5 мм
  • D - 72 мм
  • E - 92 мм
  • F - 65 мм
  • G - 30 мм
  • H - 80 мм
  • I - 36 мм
  • J - 50 мм
  • M - 11х11 мм
  • N - 14 мм
  • Z - 147 мм
  • d - 40 мм
  • K - M5x8
  • L - M6x10
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10 межфланцевый полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-052 и магнитным переключателем ALS200D

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-052

Технические параметры магнитного переключателя DN.ru ALS200D:

  • Материал корпуса - пластик PP-GF30
  • Степень защиты корпуса - IP67
  • Совместимые устройства - пневматические приводы, любые исполнительные механизмы с поворотом вала на 90°
  • Индикация угла поворота вала совмещаемого устройства - 0-90°
  • Тип контакта - NO
  • Тип взаимодействия датчиков - магнитный
  • Расстояние взаимодействия датчиков - 1÷6 мм
  • Частота переключения вкл/выкл - 0÷4.8 кГц
  • Визуальная индикация - два светодиода
  • Номинальное напряжение - 5÷240В AC/DC
  • Номинальный ток - 0÷300 mA
  • Номинальная мощность - 10 Вт
  • Температура окружающей среды - от -40 до +85 °C
  • Кабельный вывод - 4 провода (2 провода/обрыв, 2 провода/закрытие)
  • Вес - 0.14 кг
  • Гарантия - 12 мес.
  • Срок службы - 10 лет
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10 межфланцевый полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-052 и магнитным переключателем ALS200D

Магнитный переключатель DN.ru ALS200D

Габариты и размеры магнитного переключателя DN.ru ALS200D:

  • A - 75 мм
  • B - 30 мм
  • C - 51 мм
  • E - 40 мм
  • d - 5.5 мм
Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10 межфланцевый полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-052 и магнитным переключателем ALS200D

Эскиз габаритов и размеров магнитного переключателя DN.ru ALS200D
