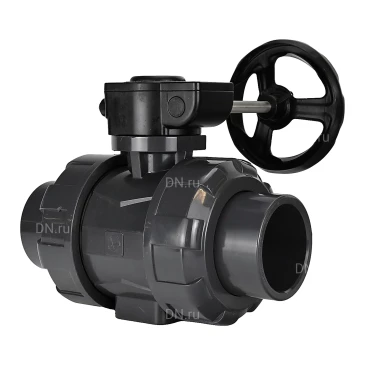

Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн80 Ру10 полнопроходной, клеевой с разборным муфтовым соединением, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с редуктором DN.ru HAM RQN1-180ZT40

Кран шаровой применяется в качестве запорной арматуры для перекрытия потока рабочей среды в трубопроводах. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием.

Редуктор DN.ru HAM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками.

Технические параметры крана шарового DN.ru BV4242E-FP-GRM-ISO Дн80 Ру10:

• Давление номинальное PN - 10 бар
• Наружный диаметр Дн - 80 мм
• Тип присоединения - муфтовый (резьбовой)
• Среда - вода, воздух, сточные воды, нейтральные среды
• Тип управления - ручной
• Применение - теплоснабжение
• Проход шара крана - полнопроходной
• Присоединение - клеевое
• Управление - редуктор
• Класс герметичности - A по ГОСТ 9544
• Водоразборный - нет
• Тип устройства крана - двухходовой
• Крутящий момент на валу арматуры - 11 Нм
• Тип ISO-фланца арматуры - F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Страна производитель - Россия
• Гарантия - 12 мес.
• Вес - 3.478 кг

Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн80 Ру10

Габариты и размеры крана шарового DN.ru BV4242E-FP-GRM-ISO Дн80 Ру10:

• D - 175 мм
• d - 75 мм
• d1 - 90.5 мм
• d2 - 90 мм
• L - 307 мм
• L1 - 70 мм
• L2 - 148 мм
• H1 - 194 мм
• H2 - 88 мм
• H3 - 16 мм
• F - 50 мм
• M - 46 мм
• I - М8
• C - 70 мм
• SxS - 14х14 мм

Эскиз габаритов и размеров крана шарового DN.ru BV4242E-FP-GRM-ISO Дн80 Ру10

Таблица деталей и материалов крана шарового DN.ru BV4242E-FP-GRM-ISO Дн80 Ру10:

Эскиз деталей и материалов крана шарового DN.ru BV4242E-FP-GRM-ISO Дн80 Ру10

Технические параметры редуктора HAM RQN1-180ZT40:

• Модель редуктора- HAM RQN1-180ZT40
• Крутящий момент редуктора- 180 Нм
• Наличие ручного дублера - есть
• Передаточное отношение редуктора - 40:1
• Диаметр штурвала - 140 мм
• Тип ISO-фланца редуктора - F05/F07
• Размер штока - 17х17 мм
• Вес редуктора - 1.2 кг

Редуктор HAM RQN1-180ZT40

Габариты и размеры редуктора HAM RQN1-180ZT40:

Эскиз габаритов и размеров редуктора HAM RQN1-180ZT40

Детали и материалы редуктора HAM RQN1-180ZT40:

Эскиз деталей и материалов редуктора HAM RQN1-180ZT40
