Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду32 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK

Name: Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду32 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK
Brand: DN.ru
Price: 29318 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D160-53149

Бренд: DN.ru, Россия

Серия бренда: BV3232P(2pc)-FP-T-ISO-H

Присоединение: Внутренняя резьба

Класс материала корпуса: нержавеющая сталь

Диаметр условный Ду(Dn), мм: 32

Диаметр в дюймах: 1 1/4

Давление условное Ру(Pn), бар: 63

Строительная длина, мм: 83

Проход шара: полнопроходной

Рабочая среда крана: воздух, пар, масла, вода техническая, нефть, нефтепродукты

Тип управления: С электроприводом

Устройство крана: двухходовой

Тип присоединения: муфтовый (резьбовой)

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Уплотнение шара: PTFE

Температура: 230 ℃

Применение: водоснабжение, теплоснабжение, пароснабжение

Класс герметичности: A

Все характеристики

Арт. D160-53149

Низкая цена

29 318 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие диаметры:

Ду10 29 943 ₽Ду15 29 524 ₽Ду20 30 396 ₽Ду25 28 006 ₽Ду32 29 318 ₽Ду40 31 125 ₽Ду50 34 452 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Краны шаровые применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.

Электропривод четвертьоборотный DN.ru QT2-N-xEM-O1-x-У1. Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.09470/23, срок действия до 20.02.2029.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду32 Ру63 полнопроходного, резьбового, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK:

Номинальное давление - 63 бар
Диаметр - 32 мм
Тип присоединения - муфтовый (резьбовой)
Среда - воздух, пар, масла, вода техническая, нефть, нефтепродукты
Тип управления - С электроприводом
Применение - водоснабжение, теплоснабжение, пароснабжение
Проход шара крана - полнопроходной
Цвет - серебристый
Присоединение - Внутренняя резьба
Управление - Электропривод 24В
Потребляемая мощность - 6
Номинальный потребляемый ток - 1 А
Класс герметичности - A по ГОСТ 9544
Наличие спускника - нет
Водоразборный - нет
Тип устройства крана - двухходовой
Тип затвора - шаровый
Тип ISO-фланца арматуры - F04, F05
Размер вала арматуры (квадрат) - 11х11 мм
Серия - BV3232P(2pc)-FP-T-ISO-H
Крутящий момент на валу арматуры - 14.5 Нм
Страна производитель - Россия
Гарантия - 12 г.
Вес - 3.295 кг

Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду32 Ру63 полнопроходной, внутренняя резьба, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK

Весогабаритные параметры крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду32 Ру63 полнопроходного, резьбового, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK:

Y - 123 мм
ØD - 32 мм
H - 60 мм
L - 83 мм

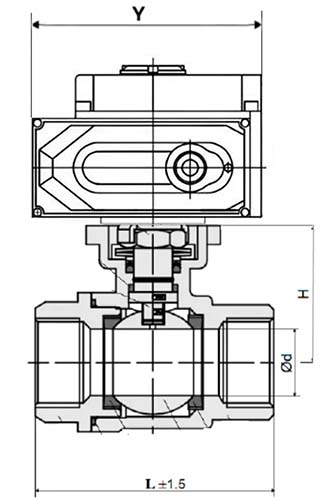

Эскиз крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду32 Ру63 полнопроходного, резьбового, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK:

Материалы деталей крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду32 Ру63 полнопроходного, резьбового, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK:

№	Деталь	Материал
1,6	Корпус	Нерж. сталь SS316
2,4	Уплотнение шара	PTFE
3	Шар	Нерж. сталь SS316
5	Уплотнительное кольцо	PTFE
7	Шток	Нерж. сталь SS316
8	Уплотнение штока	VITON
9	Гайка штока	Нерж. сталь SS316

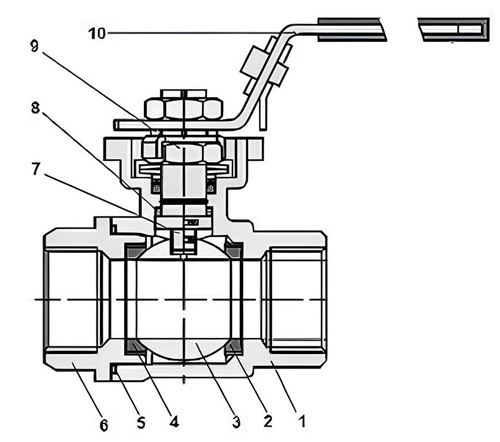

Эскиз материалов крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду32 Ру63 полнопроходного, резьбового, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK:

Технические характеристики крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду32 Ру63 полнопроходного, резьбового, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK

Тип электропривода - Четвертьоборотный
Тип двигателя - асинхронный
Модель привода - QT-N-003EM-O1-24VDC-У1 HARK
Напряжение питания - 24 В
Степень защиты корпуса - IP67
Материал корпуса - алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала - легированная сталь
Наличие ручного дублера - Шестигранник
Климатическое исполнение - У1
Температура окружающей среды - от -20°С до 70°С
Влажность окружающей среды - ≤95% (25°С)
Потребляемая мощность - 6 Вт
Мощность обогревателя - 5 Вт
Крутящий момент привода - 30 Нм
Номинальный потребляемый ток - 1 А
Взрывозащита - нет
Класс изоляции - F по ГОСТ IEC 60034-2-1-2017
Тип ISO-фланца привода - F05/F07
Размер штока арматуры квадрат для привода - 14х14 мм
Тепловая защита - есть
Время цикла открытия/закрытия - 10 сек.
Угол поворота привода - 90°
Кабельный ввод - гермоввод 2xM18
Уровень шума - 50 дБ
Страна производитель привода - Китай
Гарантия - 12 мес.
Вес - 3.295 кг.

Изображение электропривода QT-N-003EM-O1-24VDC-У1 HARK

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru

Декларация о соответствии на электроприводы DN.ru

Декларация о соответствии на краны шаровые DN.ru

Паспорт на кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду10-100 Ру63/40 нержавеющая сталь, полнопроходной, резьбовой, с ISO-фланцем и рукояткой

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

Паспорт на электроприводы четвертьоборотные DN.ru QT2-N-xEM-O1-x-У1
