Затвор дисковый поворотный DN.ru Ду200 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - PTFE, с рукояткой, с ISO-фланцем F10, квадрат 17х17 (WBV3131P-2W-Fb-H)

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Технические характеристики затвора дискового поворотного DN.ru WBV3131P-2W-Fb-H Ду200 Ру16

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 200 мм
• Давление номинальное PN - 16 бар
• Класс материала корпуса - нержавеющая сталь
• Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Тип присоединения - межфланцевый
• Тип управления - Ручной (рукоятка, редуктор)
• Управление - рукоятка
• Тип ISO фланца арматуры - F10
• Размер вала арматуры (квадрат) - 17х17 мм
• Крутящий момент на валу арматуры - 330 Нм
• Крутящий момент на валу арматуры - 330
• Уплотнение - PTFE / Фторопласт / Тефлон
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 23 мм
• Рабочая среда - вода, кислоты, щелочи
• Температура рабочей среды, минимальная  - от -10 °C
• Температура рабочей среды, максимальная - до 180 °C
• Область применения - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
• Строительная длина - 60 мм
• Способ монтажа - вертикальный, горизонтальный
• Класс герметичности - A
• Цвет - серый
• Характеристики - двунаправленный
• Тип запорного органа - однодисковый
• Модель арматуры - WBV3131P-2W-Fb-H
• Серия - WBV3131P-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 11.5 кг

Изображение затвора дискового поворотного DN.ru WBV3131P-2W-Fb-H Ду200 Ру16

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV3131P-2W-Fb-H Ду200 Ру16

• A - 166 мм
• B - 246.5 мм
• C - 60 мм
• PCD - 295 мм
• ØD - 23 мм
• H - 370 мм
• Q - 15 °

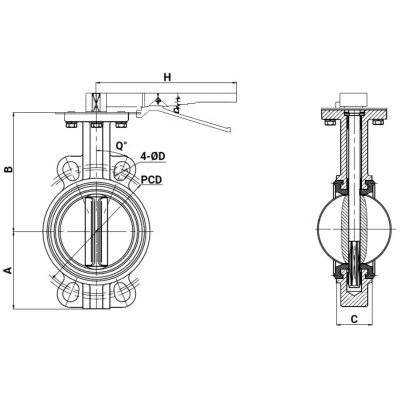

Эскиз габаритов затвора дискового поворотного DN.ru WBV3131P-2W-Fb-H Ду200 Ру16

Деталировка затвора дискового поворотного DN.ru WBV3131P-2W-Fb-H Ду200 Ру16

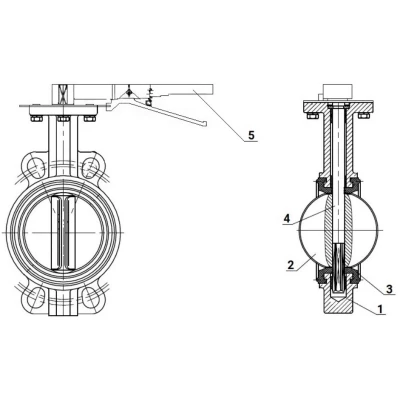

Эскиз материалов затвора дискового поворотного DN.ru WBV3131P-2W-Fb-H Ду200 Ру16
