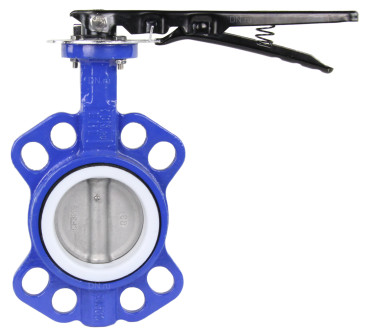

Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду80 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 9х9, F05

затвор поворотный стальной межфланцевый
затвор поворотный стальной межфланцевый
затворы дисковые поворотные межфланцевые стальные
купить затворы стальные
затвор поворотный фланцевый стальной
затвор дисковый поворотный стальной фланцевый
затвор дисковый
Артикул: D050-16348

Модификация

О товаре

Артикул: D050-16348
Производитель: DN.ru, Россия
Серия бренда: WBV3432P-2W-Fb-H
Диаметр условный Ду(Dn): 80 мм
Давление условное Ру(Pn): 16 бар
Строительная длина: 46 мм
Температура рабочей среды макс.: 180 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Наличие концевых выключателей: нет
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: PTFE
Класс герметичности: A
Тип ISO-фланца арматуры: F05
Все характеристики
на 2025-12-31
11 297,54
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Параметры затвора DN.ru WBV3432P-2W-Fb-H Ду80 Ру16:

  • Диаметр номинальный DN - 80 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - Ручной (рукоятка, редуктор)
  • Тип присоединения - межфланцевый
  • Выходной крутящий момент - 55 Нм
  • Размер штока - 9х9 мм
  • Тип ISO-фланца арматуры - F05
  • Температура рабочей среды от -29℃ до 180℃
  • Цвет затвора - Синий
  • Наличие блока концевых выключателей - нет
  • Класс герметичности - "A"
  • Материал корпуса - углеродистая сталь
  • Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3
  • Тип уплотнения - PTFE
  • Вес запорной арматуры - 2.6 кг
  • Вес набора - 2.6 кг
  • Страна производитель затвора - Россия
  • Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду80 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 9х9, F05

Габаритные и установочные размеры затвора DN.ru WBV3432P-2W-Fb-H Ду80 Ру16:

  • DN - 80 мм
  • H1 - 91 мм
  • H2 - 146 мм
  • H3 - 25 мм
  • Dm - 100 мм
  • Dk - 116 мм
  • L - 46 мм
  • ØC - 160 мм
 Эскиз Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду80 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 9х9, F05

Эскиз затвора DN.ru WBV3432P-2W-Fb-H Ду80 Ру16

Материалы деталей затвора DN.ru WBV3432P-2W-Fb-H Ду80 Ру16:

№ Наименование Материал
1 Корпус сталь WCB (аналог 25Л)
2 Манжета PTFE
3 Диск нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13)
5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
6 Втулка EPDM
7 Уплотнительное кольцо EPDM
8 Пластина фиксирующая углеродистая сталь
9 Рукоятка углеродистая сталь
Эскиз Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-H Ду80 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с рукояткой, квадрат 9х9, F05

Эскиз материалов затвора DN.ru WBV3432P-2W-Fb-H Ду80 Ру16

Аналоги

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду80, Ру16, тип присоединения - межфланцевый, класс материала корпуса - углеродистая сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - PTFE , управление - рукоятка
